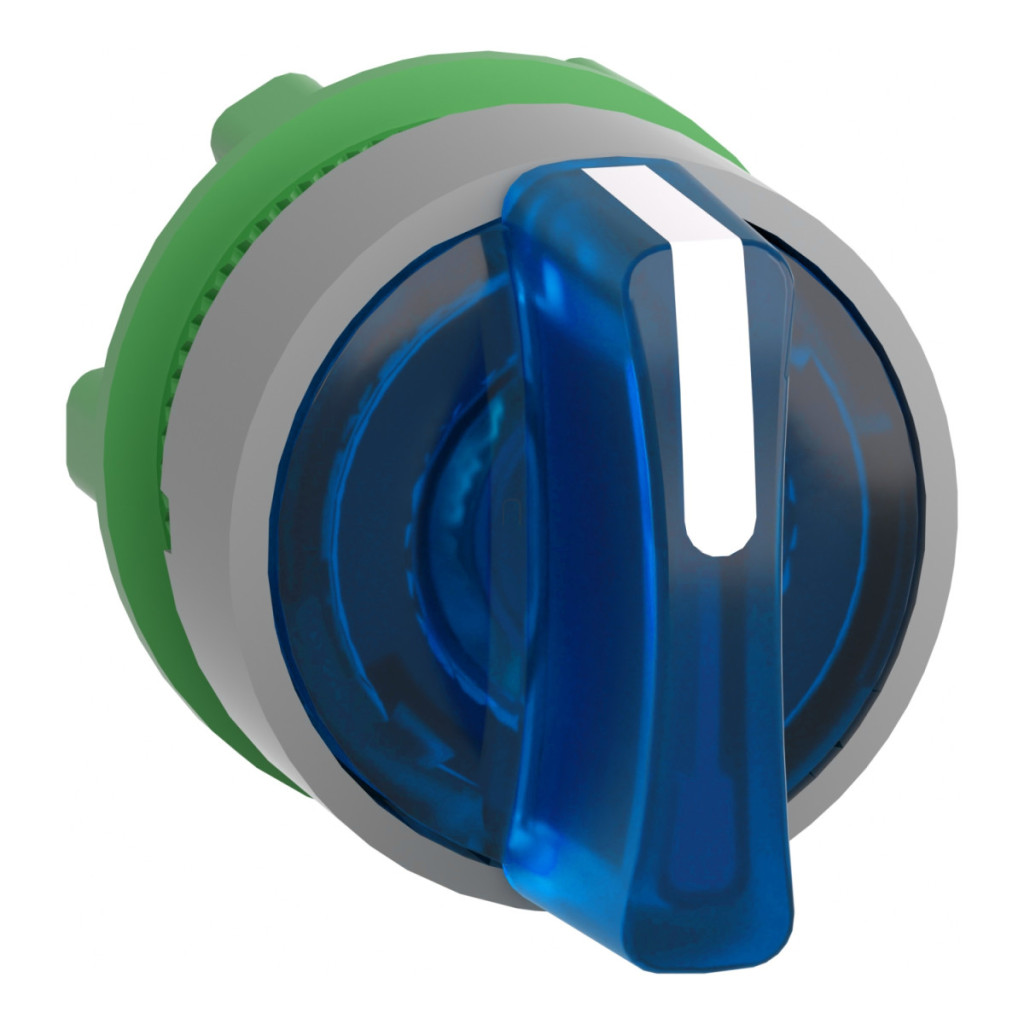

Capul comutatorului ZB5AK1363C0 din gama Harmony XB5 de la Schneider Electric este un component de înaltă calitate conceput pentru aplicații industriale, fiind alegerea perfectă pentru panouri de control, interfețe utilizator și echipamente industriale. Acest comutator selector iluminat are parametri tehnici sofisticați și un design practic care facilitează instalarea și utilizarea zilnică. Produsul este un comutator selector iluminat cu cadru gri și mâner albastru, care oferă 3 poziții de funcționare și rămâne în poziția selectată. Diametrul standard de montare de 22 mm permite instalarea rapidă și ușoară în majoritatea panourilor de control industriale. Capul comutatorului este compatibil cu LED-uri universale, ceea ce sporește utilitatea sa în diverse aplicații, și are un mâner standard albastru pentru identificare ușoară. Specificațiile tehnice ale capului comutatorului ZB5AK1363C0 sunt impresionante. Capul comutatorului poate fi reglat în 3 poziții la un unghi de ±45°, oferind opțiuni de control versatile. Dimensiunile produsului sunt, de asemenea, practice: CAD are o lățime și o înălțime totală de 29 mm și o adâncime de 43 mm. Designul standard al capului și unitatea de indicare rotundă oferă beneficii suplimentare utilizatorilor. Dispozitivul are o durabilitate mecanică remarcabilă, rezistând la până la 500.000 de cicluri, ceea ce asigură o durată lungă de viață chiar și în medii industriale intensive. Parametrii de mediu ai produsului sunt, de asemenea, demni de remarcat. Capul comutatorului ZB5AK1363C0 funcționează în mod fiabil la temperaturi de depozitare și de funcționare cuprinse între -40 °C și +70 °C, ceea ce permite utilizarea acestuia în condiții extreme. Tratamentul de protecție TH îmbunătățește durabilitatea acestuia, în timp ce clasele de protecție IP66 și IP67 oferă o protecție eficientă împotriva prafului și a apei. Produsul este, de asemenea, clasificat NEMA 13 și NEMA 4X și poate rezista la spălare cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Protecția IK04 oferă protecție împotriva impactului mecanic. Capul comutatorului ZB5AK1363C0 este compatibil cu o serie de standarde internaționale, inclusiv UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, EN/IEC 60947-5-4 și JIS C8201-1. Produsul are numeroase certificări, precum CSA, DNV, BV, LROS și UL, care garantează calitatea și fiabilitatea. În plus, are o rezistență remarcabilă la vibrații (5 gn, f= 2...500 Hz) și la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms), care reprezintă avantaje suplimentare atunci când este utilizat în medii industriale dure.
Date tehnice privind capul comutatorului selector iluminat Schneider Harmony XB5 ZB5AK1363C0
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic, acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Unitate de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip actuator: Cu menținere a poziției
Profil actuator: Mâner standard albastru
Informații privind poziția actuatorului: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare Cod compoziție electrică: M3 - <4 contacte utilizând blocuri individuale pentru montare frontală cu LED integrat M6 - <2 contacte pentru montare frontală cu LED integrat și transformator utilizând blocuri simple
M10 - <2 contacte pentru montare frontală cu LED integrat utilizând blocuri simple
MF1 - <2 contacte pentru montare frontală cu LED integrat utilizând blocuri simple
MR1 - <2 contacte pentru montare posterioară utilizând blocuri simple cu LED integrat
M4 - <4 contacte pentru montare frontală utilizând blocuri simple și duble cu LED integrat
Descrierea dispozitivului: Element de bază
Date de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare și funcționare: -40…+70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Grad de protecție IP: IP66 (conform IEC 60529), IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 (conform IEC 50102)
Standarde și certificări
Standarde: UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, EN/IEC 60947-5-4, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
