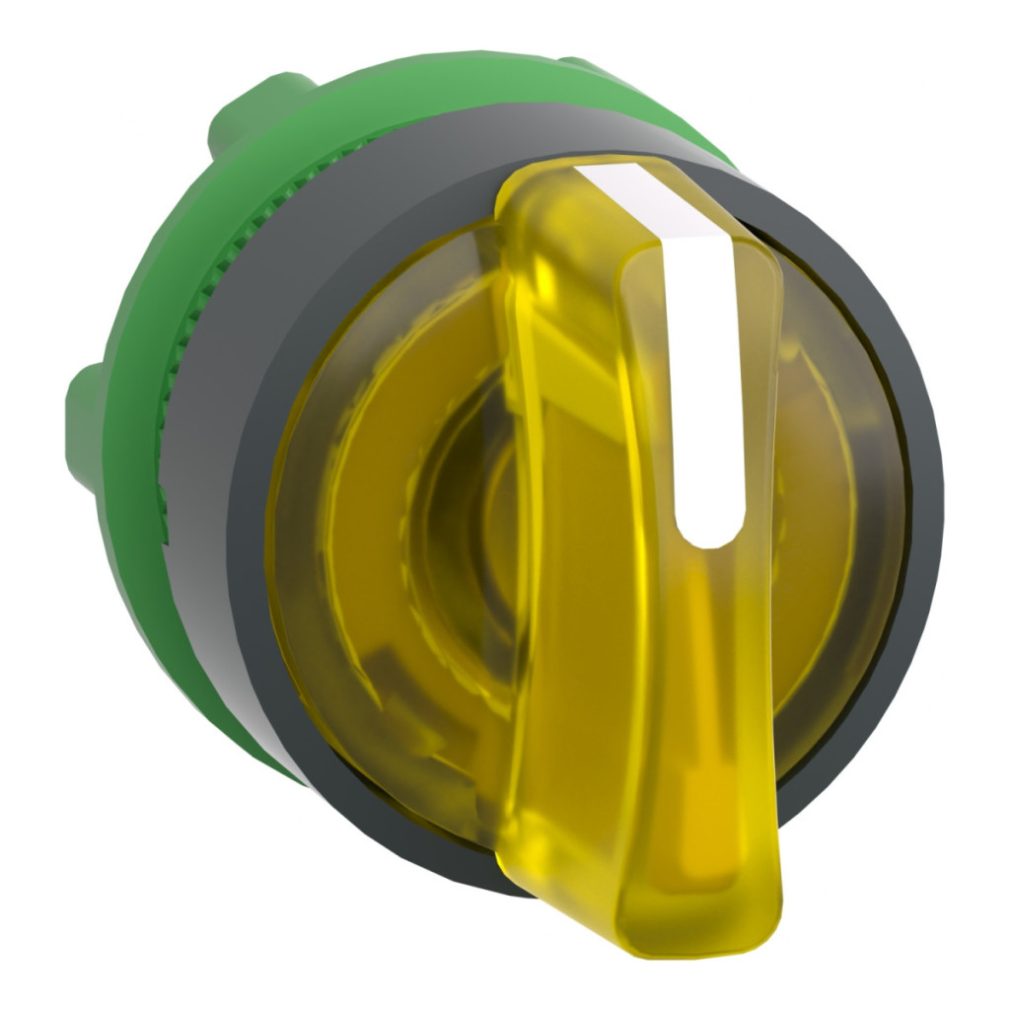

Capul comutatorului selector iluminat Schneider Electric Harmony XB5 seria ZB5AK1383 este un element de control industrial de calitate superioară, care oferă performanțe fiabile chiar și în cele mai exigente medii industriale. Acest comutator selector cu 3 poziții și mâner galben este fabricat din plastic gri închis și se potrivește într-un orificiu de montare standard de 22 mm. Modelul ZB5AK1383 dispune de iluminare LED universală, care asigură o vizibilitate excelentă chiar și în medii industriale slab iluminate. Produsul dispune de o capacitate de comutare în 3 poziții +/- 45° pentru o funcționare precisă și fără ambiguitate. Designul fix asigură că poziția selectată rămâne stabilă până la următoarea operațiune. Designul ergonomic al mânerului standard galben asigură o prindere confortabilă și o utilizare ușoară, în timp ce designul rotund al capului se potrivește armonios cu celelalte elemente ale familiei de produse Harmony XB5. Capul comutatorului selector ZB5AK1383 are un nivel ridicat de protecție: este clasificat IP66, IP67, IP69 și IP69K, ceea ce asigură o protecție perfectă împotriva prafului și a apei, chiar și atunci când este spălat la presiune înaltă (până la 7000000 Pa la 55°C). Protecția sa mecanică este clasificată IK04, ceea ce asigură o rezistență adecvată la impacturile fizice externe. Comutatorul funcționează în mod fiabil chiar și în condiții de temperatură extremă, cu un interval de funcționare de la -40 °C la +70 °C. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz), iar rezistența la șocuri este de 30 gn (18 ms) și 50 gn (11 ms) pentru accelerația semiondulei sinusoidale, în conformitate cu standardele IEC. Produsul este compatibil cu diverse coduri de asamblare electrică Schneider Electric, inclusiv M3, M6, M10, MF1, MR1 și M4, permițând o utilizare flexibilă în diverse sisteme de control. Capul comutatorului selector poate fi utilizat pentru stațiile de întrerupere XALD 1...5 și XALK 2...5. Durata sa de viață mecanică este de cel puțin 500.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung în medii industriale. Modelul ZB5AK1383 este conform cu o serie de standarde și reglementări internaționale, printre care: UL 508, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, CSA C22.2 Nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-1 și JIS C8201-1. Produsul a fost aprobat de mai multe organisme internaționale de certificare, inclusiv CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Proiectarea protecției împotriva supratensiunii de clasa II (IEC 60536) oferă siguranță suplimentară utilizatorilor.
Schneider Electric Harmony XB5 - ZB5AK1383 - cap comutator selector iluminat din plastic, Ø22, 3 poziții, galben date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB5
Material placă frontală: plastic gri închis
Diametru de montare: 22 mm
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip actuator: Fix
Profil actuator: Mâner standard galben
Poziții ale actuatorului: 3 poziții +/- 45°
Caracteristici suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare Cod compoziție electrică: M3 (max. 4 contacte cu blocuri individuale, montare frontală cu LED integrat), M6 (max. 2 contacte utilizând blocuri simple, montare frontală cu LED integrat și transformator), M10, MF1, MR1, M4 (max. 4 contacte utilizând blocuri simple și duble, montare frontală cu LED integrat)
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: UL 508, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, CSA C22.2 Nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
