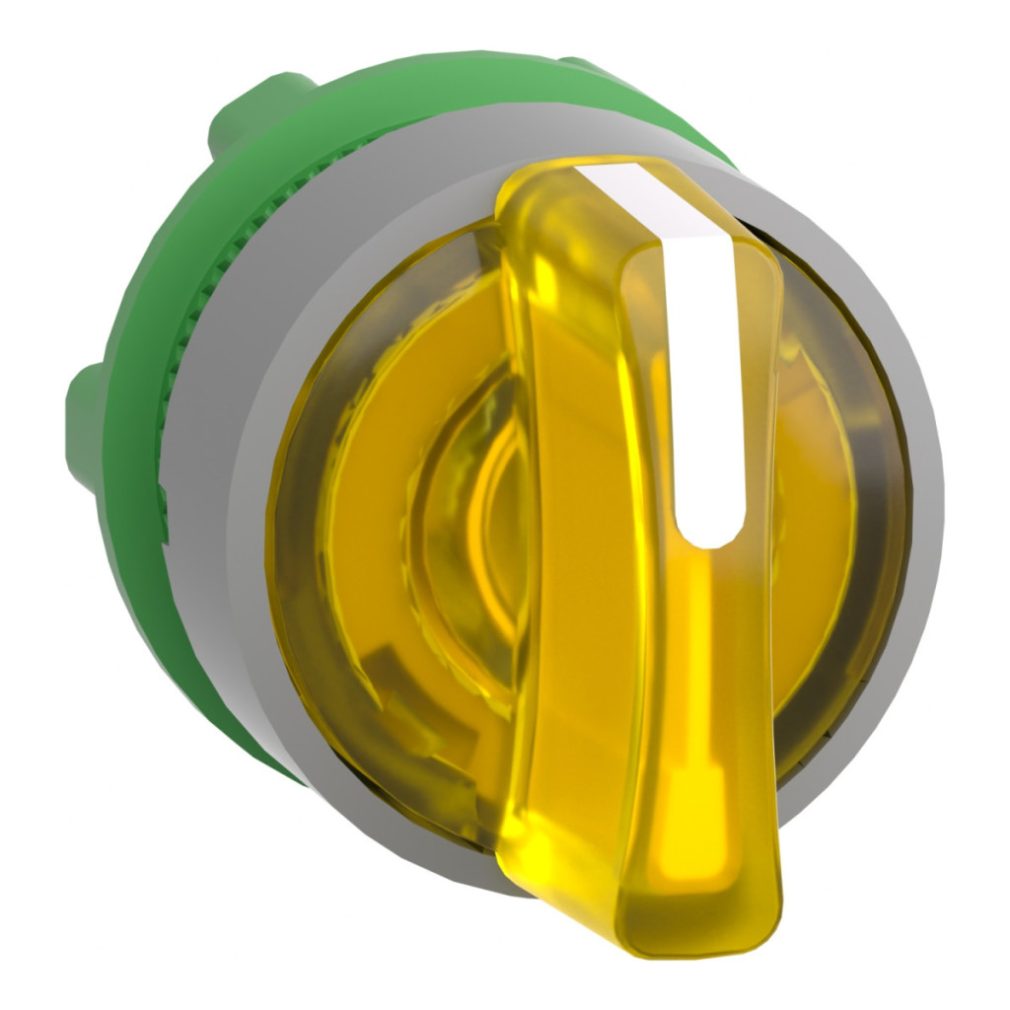

Capul comutatorului selector iluminat ZB5AK1383C0 din gama Harmony XB5 de la Schneider Electric este un element de control industrial de înaltă calitate, care reprezintă alegerea perfectă pentru operarea sistemelor industriale, panourilor de control și mașinilor. Acest comutator selector compact, cu diametrul de 22 mm, este dotat cu iluminare LED universală, asigurând o vizibilitate excelentă într-o varietate de condiții de mediu. Modelul ZB5AK1383C0 este fabricat cu un mâner standard galben și un cadru din plastic gri, care nu numai că oferă un aspect estetic, dar asigură și o durabilitate excelentă. Comutatorul cu 3 poziții are un interval de rotație de ±45°, oferind opțiuni de control flexibile pentru diverse aplicații industriale. Funcționarea de tip „stay put” asigură că comutatorul rămâne în poziția setată pentru o funcționare fiabilă. Caracteristicile tehnice remarcabile ale produsului includ o durabilitate mecanică excepțională, care garantează 500.000 de cicluri de comutare. Datorită nivelurilor de protecție IP66 și IP67, este complet rezistent la pătrunderea prafului și umezelii și respectă standardele NEMA 13 și NEMA 4X. De asemenea, este de remarcat faptul că comutatorul este protejat împotriva spălării cu presiune înaltă, rezistând la presiuni de până la 7.000.000 Pa la 55 °C, ceea ce este o caracteristică deosebit de utilă în mediile industriale. Comutatorul selector ZB5AK1383C0 este compatibil cu blocurile LED universale Schneider Electric și poate fi utilizat cu diverse coduri de asamblare electrică, inclusiv configurațiile M3, M4, M6, M10, MF1 și MR1. Acest lucru permite controlul a până la 4 contacte cu diferite soluții de montare (montare frontală sau posterioară). Intervalul larg de temperatură de funcționare al produsului (-40 °C până la +70 °C) asigură performanțe fiabile chiar și în condiții de mediu extreme. Capul comutatorului selector Schneider Electric Harmony XB5 ZB5AK1383C0 este conform cu numeroase standarde și certificări internaționale, inclusiv UL 508, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, CSA C22.2 nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-1 și JIS C8201-1. Produsul este, de asemenea, certificat CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, ceea ce dovedește fiabilitatea și siguranța sa în aplicații industriale. De asemenea, are o rezistență excelentă la vibrații și șocuri: interval de frecvență de 5 gn (2-500 Hz) conform IEC 60068-2-6 și accelerație semionduală de 30 gn (18 ms) și 50 gn (11 ms) conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AK1383C0 - cap comutator selector iluminat din plastic, Ø22, 3 poziții, galben, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă dispozitiv: ZB5
Material cadru: plastic gri
Diametru de montare: 22 mm
Formă cap unitate indicator: Rotundă
Tip operator: Fix (rămâne în poziție)
Profil operator: Mâner standard galben
Informații privind poziția operatorului: 3 poziții ±45°
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Caracteristici mecanice
Durată de viață mecanică: 500.000 de cicluri Caracteristici stație Denumire stație: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare Ansamblu electric Cod ansamblu electric: M3: <4 contacte utilizând blocuri individuale cu montare frontală și LED integrat
M6: <2 contacte utilizând blocuri individuale cu montare frontală, LED integrat și transformator
M10: <2 contacte utilizând blocuri individuale cu montare frontală și LED integrat
MF1: <2 contacte utilizând blocuri simple cu montare frontală și LED integrat
MR1: <2 contacte utilizând blocuri simple cu montare posterioară și LED integrat
M4: <4 contacte utilizând blocuri simple și duble cu montare frontală și LED integrat
Condiții de mediu
Tip de protecție: TH
Intervalul de temperatură ambiantă în timpul depozitării: -40...70 °C
Intervalul de temperatură ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Niveluri de protecție
Nivel de protecție IP: IP66 conform IEC 60529, IP67
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Nivel de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: UL 508, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, CSA C22.2 Nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL Rezistență mecanică Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
