Capul comutatorului selector iluminat Schneider Electric ZB5AK1413 face parte din gama de produse Harmony XB5, special concepută pentru panouri de control în aplicații industriale. Această versiune cu revenire prin arc de la dreapta la stânga, cu mâner alb standard, este o alegere excelentă pentru medii în care sunt importante feedback-ul clar și fiabil al operatorului și funcționarea de lungă durată. Componenta ZB5AK1413 este un element de bază compatibil cu blocurile LED universale, ceea ce permite utilizarea sa într-o varietate de configurații de montare. Produsul are o varietate de coduri de asamblare electrică (M3, M4, M6, M10, MF1, MR1), care permit utilizarea a până la 4 contacte cu blocuri simple montate frontal cu LED-uri integrate și până la 2 contacte cu blocuri montate posterior. Capul comutatorului își păstrează funcționalitatea și siguranța în ciuda oricăror modificări ale aspectului său exterior. Produsul este extrem de robust, dovadă fiind durata sa de viață mecanică de 500.000 de cicluri. Clasa de protecție IP (IP66, IP67, IP69, IP69K) permite o gamă largă de aplicații, inclusiv în medii care pot fi curățate cu echipamente de spălare, unde poate rezista la presiuni de până la 7.000.000 Pa la 55 °C. Clasele NEMA 13 și NEMA 4X îmbunătățesc și mai mult protecția produsului în condiții extreme. Rezistența la impact IK04 asigură rezistența la deteriorări mecanice. Versatilitatea și compatibilitatea capului comutatorului selector ZB5AK1413 sunt îmbunătățite și mai mult de compatibilitatea sa cu diverse denumiri de stații, cum ar fi întrerupătoarele XALD 1...5 și întrerupătoarele XALK 2...5. Intervalul de temperatură de funcționare este extrem de larg, de la -40 °C la +70 °C, ceea ce permite utilizarea în medii extreme. Produsul este conform cu numeroase standarde internaționale (JIS C8201-5-1, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-5-5, EN/IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1) și are numeroase certificări (CSA, DNV, BV, LROS, UL), asigurând utilizarea la nivel global. Dimensiunile capului comutatorului Schneider Electric ZB5AK1413 (lățime totală CAD: 29 mm, înălțime totală CAD: 29 mm, adâncime totală CAD: 43 mm) și diametrul său de montare de 22 mm permit un design standardizat, facilitând integrarea în sistemele existente. Capul comutatorului poate fi utilizat în două poziții, cu o rotație de 90°, oferind operatorului o indicare clară a stării.

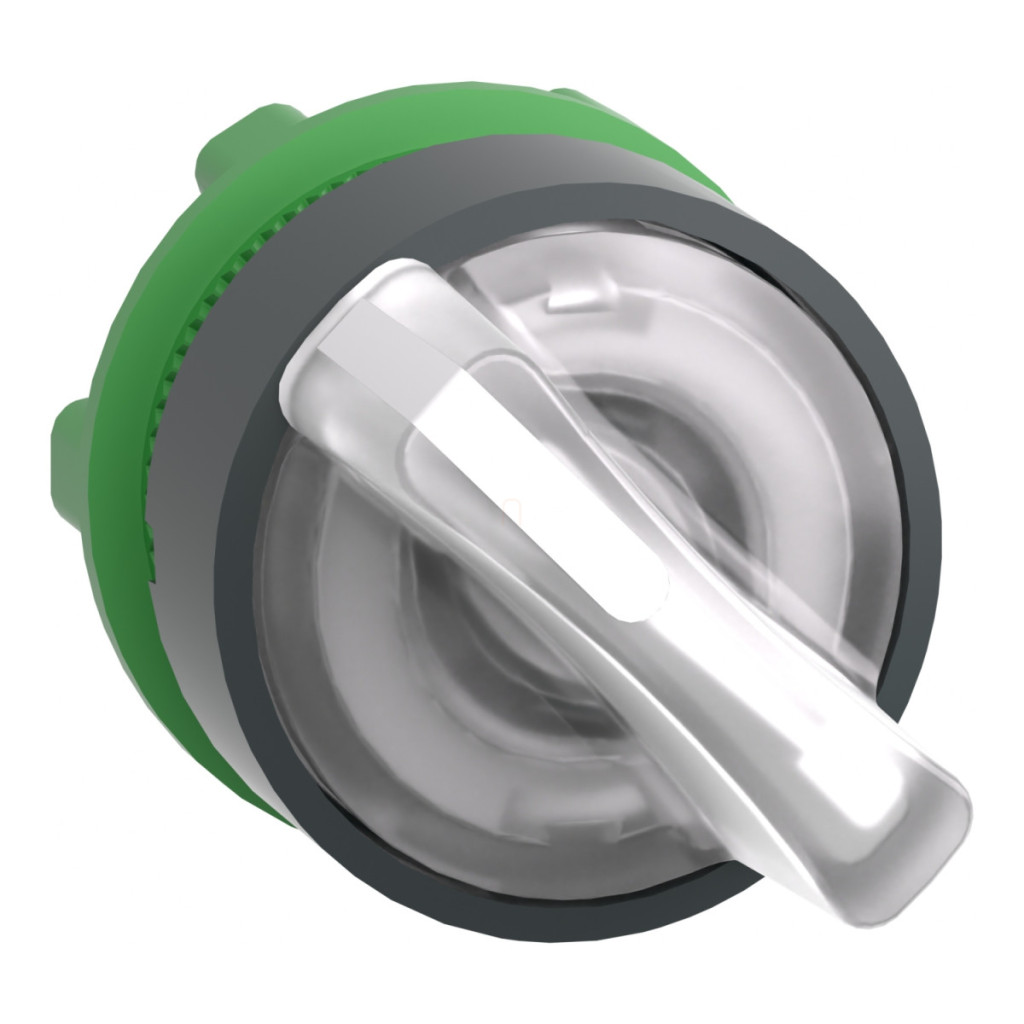

Schneider Electric Harmony XB5 - ZB5AK1413 - cap comutator selector iluminat din plastic, Ø22, 2 poziții, alb, retur dreapta date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap comutator selector iluminat
Compatibilitate produs: LED universal
Denumire scurtă dispozitiv: ZB5
Material panou frontal: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Revenire cu arc de la dreapta la stânga
Profilul actuatorului: Mâner standard alb
Informații despre poziția actuatorului: 2 poziții 90°
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întreruperi Cod asamblare electrică: M3 M6 M10 MF1 MR1 M4 Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de funcționare: -40…70 °C
Temperatura ambiantă de depozitare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-5-5, EN/IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
