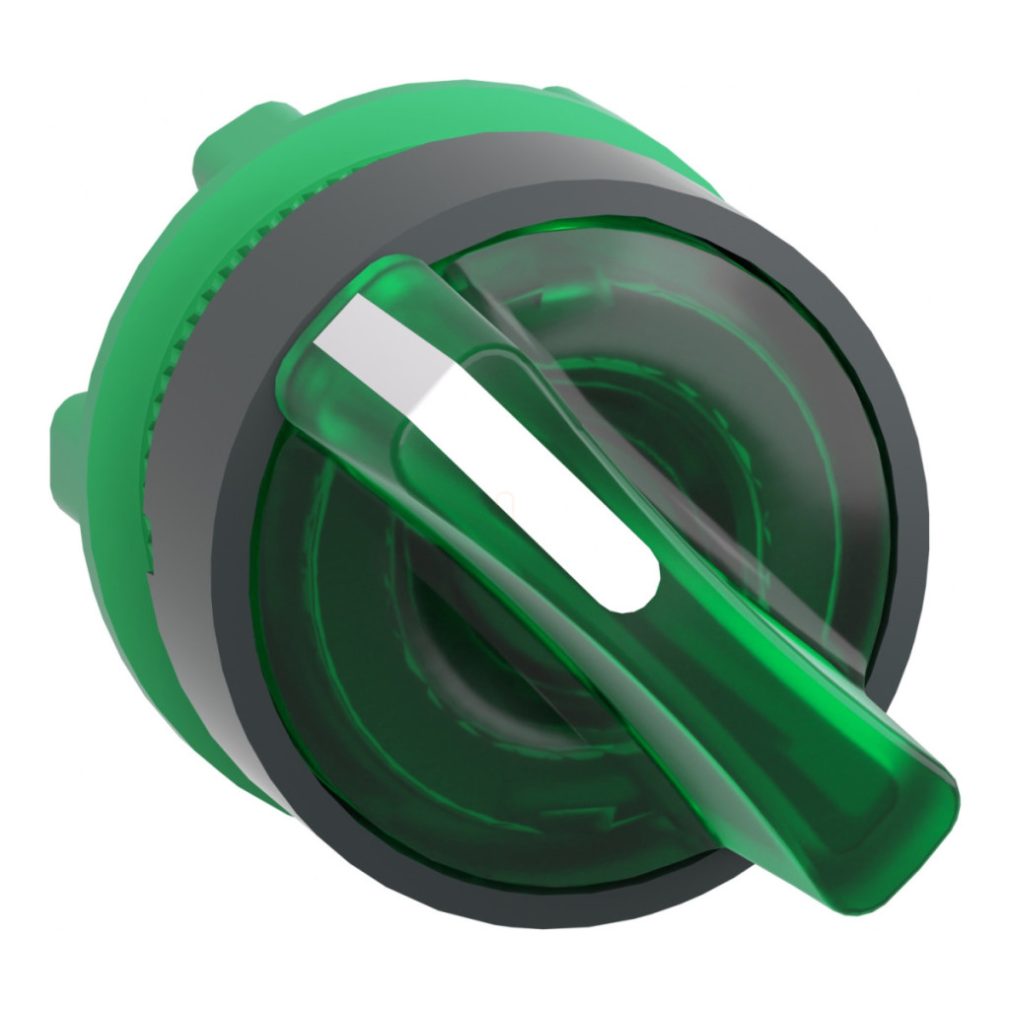

Capul comutatorului iluminat Schneider Electric Harmony XB5 ZB5AK1433 face parte din renumita gamă Harmony de comutatoare și indicatoare industriale, oferind o soluție fiabilă pentru panouri de control profesionale și echipamente de control. Capul comutatorului din plastic verde, cu diametrul de 22 mm, este special conceput pentru medii industriale în care feedback-ul vizual și funcționarea fiabilă sunt importante. Modelul ZB5AK1433 are 2 poziții de funcționare cu rotație de 90° și revenire automată de la dreapta la stânga. Capul comutatorului are o placă frontală din plastic gri închis și un mâner standard verde, care, combinat cu iluminarea, asigură o vizibilitate excelentă chiar și în condiții de lumină slabă. Compatibilitatea universală cu LED-urile permite utilizarea acestuia cu diferite unități LED, sporind versatilitatea produsului. Aspectul produsului se poate modifica, dar acest lucru nu afectează funcționalitatea și siguranța acestuia, rămânând compatibil cu blocurile LED universale. Durabilitatea excepțională a produsului este demonstrată de durata de viață mecanică de 500.000 de cicluri, care garantează o funcționare fiabilă pe termen lung chiar și în cele mai dure medii industriale. ZB5AK1433 are un grad de protecție IP remarcabil: este conform cu standardele IP66, IP67, IP69 și IP69K, oferind protecție completă împotriva prafului și a apei. Comutatorul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Rezistența sa la impact IK04 oferă protecție suplimentară împotriva impactului fizic. Capul comutatorului selector ZB5AK1433 este conform cu mai multe standarde internaționale, precum UL 508, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, CSA C22.2 nr. 14 și JIS C8201-1. De asemenea, are numeroase certificări internaționale, inclusiv CSA, DNV, BV, LROS (Lloyds register of shipping) și UL. Produsul are o rezistență remarcabilă la vibrații, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și o rezistență la impact de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) în timpul accelerației semisinusoidale conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AK1433 - cap comutator selector iluminat din plastic, Ø22, 2 poziții, verde, retur dreapta Date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap comutator selector iluminat
Compatibilitate produs: LED universal
Denumire scurtă dispozitiv: ZB5
Material placă frontală: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tip operator: Revenire cu arc de la dreapta la stânga
Profil operator: Mâner standard verde
Informații privind poziția operatorului: 2 poziții 90°
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod asamblare electrică: M3 < 4 contacte, montate pe panoul frontal folosind blocuri individuale cu LED integrat, M6 < 2 contacte, montat pe panoul frontal folosind blocuri individuale cu LED integrat și transformator, M10 < 2 contacte, montate pe panoul frontal cu LED integrat folosind blocuri simple, MF1 < 2 contacte, montate pe panoul frontal cu LED integrat folosind blocuri simple, MR1 < 2 contacte, montate pe panoul din spate cu LED integrat folosind blocuri simple, M4 < 4 contacte utilizând blocuri simple și duble montate pe panoul frontal cu LED integrat
Descrierea dispozitivului: Element de bază
Mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Categorie de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: UL 508, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
