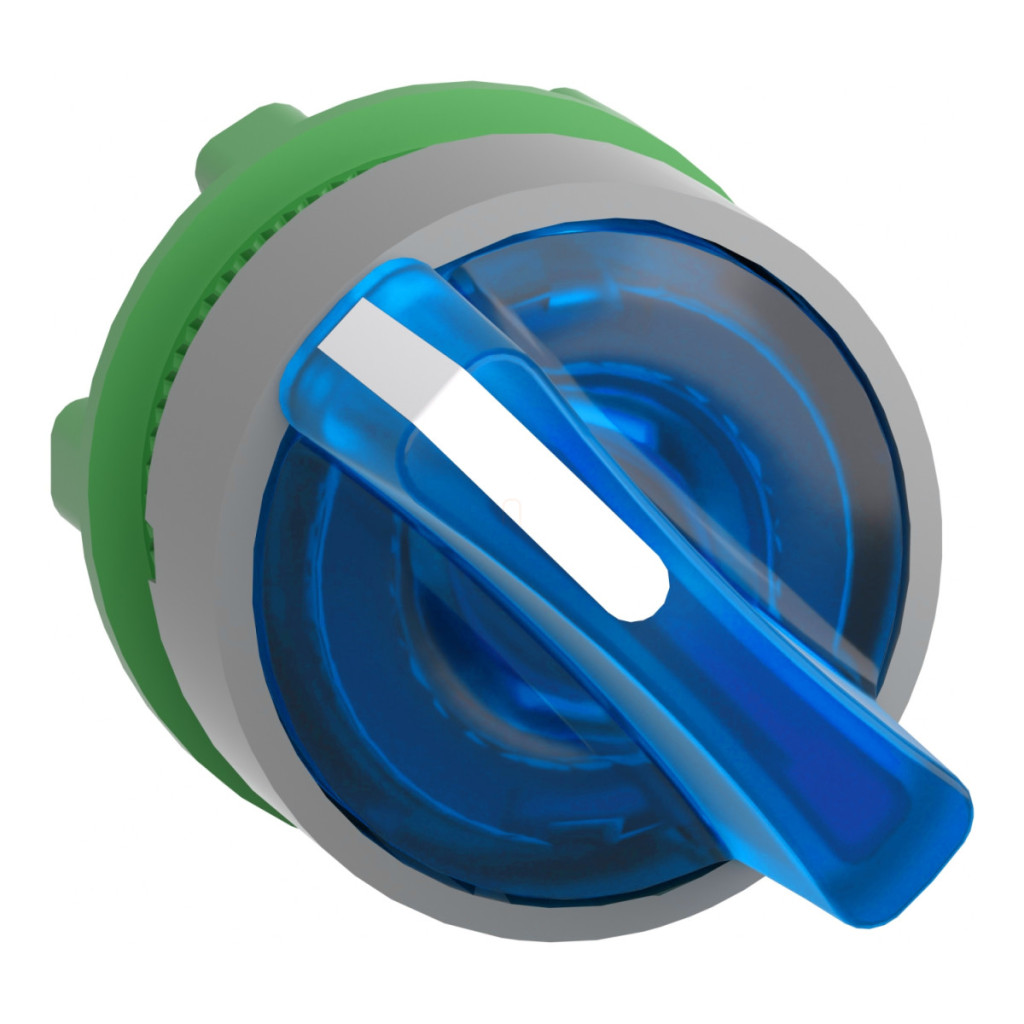

Gama de produse Schneider Electric Harmony XB5 ZB5AK1463C0 comutator selector iluminat este un element de comutare industrial de înaltă calitate, care reprezintă alegerea perfectă pentru panouri de control și tablouri de comandă. Acest comutator cu aspect modern, cu mâner albastru și cadru gri, a fost optimizat pentru utilizarea în medii industriale și panouri de control, unde feedback-ul vizual și funcționarea fiabilă sunt esențiale. ZB5AK1463C0 este un comutator selector cu diametrul de 22 mm, cu iluminare LED universală, cu două poziții (rotație de 90°) și un mecanism cu arc care revine automat în dreapta. Comutatorul selector este fabricat din plastic de înaltă calitate, cu o ramă gri și un mâner standard albastru, care nu numai că oferă un aspect estetic, dar și o interfață ușor de recunoscut pentru operatori. Datorită compatibilității sale universale cu LED-uri, comutatorul poate fi adaptat la diverse sisteme de control și oferă un semnal luminos clar vizibil al stării de funcționare, permițând operatorului să vadă imediat poziția selectată. Produsul are parametri tehnici remarcabili: clase de protecție IP66 și IP67 conform IEC 60529, care oferă protecție completă împotriva prafului și protecție împotriva imersiei temporare în apă. Capul comutatorului este, de asemenea, conform cu nivelurile de protecție NEMA 13 și NEMA 4X și poate rezista la spălarea cu presiune înaltă la 7000000 Pa și 55 °C de la o distanță de 0,1 metri. Cu o rezistență la impact IK04 și o gamă largă de temperaturi de funcționare de la -40 la +70 °C, produsul funcționează în mod fiabil chiar și în cele mai extreme medii industriale. O durată de viață mecanică de 500.000 de cicluri garantează o funcționare fără probleme pe termen lung. Capul comutatorului selector ZB5AK1463C0 este extrem de versatil și poate fi utilizat cu o varietate de configurații electrice: Cod M3 pentru până la 4 contacte cu blocuri individuale montate frontal, LED integrat; Cod M6 pentru până la 2 contacte cu blocuri individuale montate frontal, LED integrat și transformator; Codurile M10, MF1 și MR1 pentru până la 2 contacte cu blocuri individuale montate în față sau în spate, cu LED integrat; și codul M4 pentru până la 4 contacte cu blocuri simple și duble montate în față, cu LED integrat. Conformitatea comutatorului cu standardele internaționale (JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 Nr. 14, EN/IEC 60947-5-5, EN/IEC 60947-5-4, EN/IEC 60947-1, UL 508, JIS C8201-1) și numeroase certificări (CSA, DNV, BV, LROS, UL) garantează o funcționare fiabilă și sigură la nivel mondial. Rezistența la vibrații și șocuri (5 gn în intervalul de frecvență 2...500 Hz conform IEC 60068-2-6 și 30 gn și 50 gn conform IEC 60068-2-27) sporește și mai mult robustețea produsului în medii industriale.
Schneider Electric Harmony XB5 - ZB5AK1463C0 - cap comutator selector iluminat din plastic, Ø22, 2 poziții, albastru, retur dreapta, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector iluminat
Compatibilitate produs: LED universal
Denumire scurtă dispozitiv: ZB5
Profil de control: Mâner standard albastru
Material placă frontală: Plastic gri
Diametru de montare: 22 mm
Tip cap: Standard
Tip control: Revenire cu arc de la dreapta la stânga
Informații poziție control: 2 poziții 90°
Caracteristici mecanice
Forma capului unității de semnalizare: Rotundă
Durată de viață mecanică: 500.000 de cicluri
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 43 mm
Caracteristici de mediu
Nivel de protecție: IP66 conform IEC 60529
Nivel de protecție: IP67
Nivel de protecție NEMA: NEMA 13
Nivel de protecție NEMA: NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasă de protecție IK: IK04 conform IEC 50102
Temperatură ambiantă de funcționare: -40…70 °C
Temperatură ambiantă de depozitare: -40 până la 70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Standarde și certificări
Standarde: JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 nr. 14, EN/IEC 60947-5-5, EN/IEC 60947-5-4, EN/IEC 60947-1, UL 508, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL Rezistență mecanică Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Compoziție electrică
Cod compoziție electrică: M3 cu până la 4 contacte, blocuri individuale montate frontal cu LED integrat
Cod compoziție electrică: M6 cu până la 2 contacte, blocuri individuale montate frontal cu LED integrat și transformator
Cod compoziție electrică: M10 pentru până la 2 contacte cu blocuri individuale montate pe panoul frontal, cu LED integrat
Cod compoziție electrică: MF1 pentru până la 2 contacte cu blocuri individuale montate pe panoul frontal, cu LED integrat
Cod compoziție electrică: MR1 pentru până la 2 contacte cu blocuri simple montate în spate, LED integrat
Cod compoziție electrică: M4 pentru până la 4 contacte cu blocuri simple și duble montate în față, LED integrat
