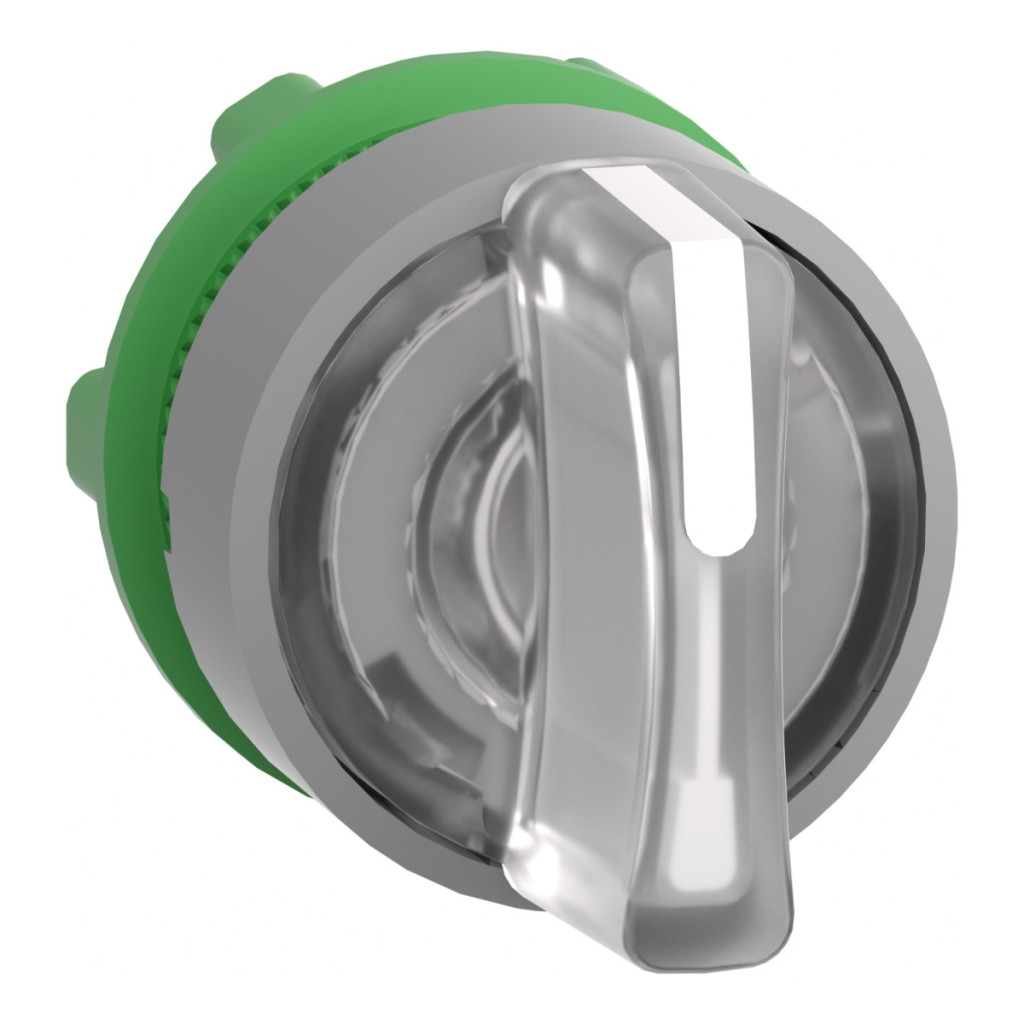

Capul comutatorului selector iluminat Schneider Electric Harmony XB5 seria ZB5AK1513C0 este un element de control industrial de cea mai bună calitate, fiind alegerea perfectă pentru panourile de control ale diverselor mașini, echipamente și sisteme de automatizare. Acest comutator selector cu diametrul de 22 mm, cu 3 poziții și revenire centrală are o ramă din plastic gri și un mâner standard alb, care asigură o vizibilitate excelentă chiar și în medii industriale. ZB5AK1513C0 a fost optimizat pentru compatibilitate cu blocurile LED universale. Funcționalitatea și caracteristicile sale de siguranță rămân neschimbate, în ciuda modificărilor de aspect. Designul comutatorului selector cu 3 poziții (+/- 45°) permite un control precis, în timp ce mecanismul cu arc de revenire centrală asigură că comutatorul revine întotdeauna la poziția inițială după ce operatorul îl eliberează, ceea ce este esențial pentru multe aplicații de siguranță și control. Capul comutatorului selector Harmony XB5 oferă o durabilitate mecanică excelentă, fiind capabil să efectueze până la 500.000 de cicluri de comutare fără defecțiuni. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529 și îndeplinește, de asemenea, cerințele NEMA 13 și NEMA 4X. Acest nivel ridicat de protecție asigură funcționarea perfectă a comutatorului chiar și în medii prăfuite și umede și poate rezista chiar și la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Gradul de rezistență la impact IK04 oferă protecție suplimentară împotriva impactului mecanic. Capul comutatorului selector ZB5AK1513C0 este conform cu numeroase standarde și certificări internaționale, inclusiv EN/IEC 60947-5-4, CSA C22.2 nr. 14, EN/IEC 60947-5-1, JIS C8201-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, UL 508 și JIS C8201-1. Are certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care garantează acceptarea globală și fiabilitatea produsului. Comutatorul selector are o rezistență remarcabilă la vibrații (5 gn, f= 2-500 Hz) și rezistență la impact (30 gn pentru 18 ms și 50 gn pentru 11 ms accelerație semiondă sinusoidală) în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27, asigurând o funcționare fiabilă chiar și în medii industriale extreme. Datele tehnice ale produsului includ o gamă largă de temperaturi de funcționare (-40...70 °C), categoria de supratensiune Clasa II conform IEC 60536 și diverse coduri de asamblare electrică (M3, M6, M10, MF1, MR1, M4), care permit diferite configurații ale blocului de contact atât pentru montarea frontală, cât și pentru montarea posterioară. Produsul are o lățime de 29 mm, o înălțime de 29 mm și o adâncime de 43 mm, ceea ce asigură dimensiuni compacte pe panourile de control. Capul comutatorului selector ZB5AK1513C0 este compatibil cu stațiile de decuplare XALD 1...5 și XALK 2...5, permițând integrarea flexibilă în diverse panouri de control.
Schneider Electric Harmony XB5 - ZB5AK1513C0 - cap comutator selector iluminat din plastic, Ø22, 3 poziții, alb, revenire centrală, margine gri date tehnice
Caracteristici generale ale produsului
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumirea scurtă a produsului: ZB5
Material placă frontală: Plastic galvanizat gri
Diametru de montare: 22 mm
Design cap: Standard
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Arc de revenire central
Profilul actuatorului: Mâner standard alb
Informații privind poziția actuatorului: 3 poziții +/- 45°
Informații suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod asamblare electrică: M3 - <4 contacte, montate frontal cu blocuri individuale, cu LED integrat
M6 - <2 contacte, montate frontal cu blocuri individuale, cu LED integrat și transformator
M10 - MF1 - MR1 - M4 - Aspectul dispozitivului: Element de bază
Parametri de mediu
Protecție: TH
Temperatura ambiantă de funcționare: -40…70 °C
Temperatură ambiantă de depozitare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-5-4, CSA C22.2 Nr. 14, EN/IEC 60947-5-1, JIS C8201-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
