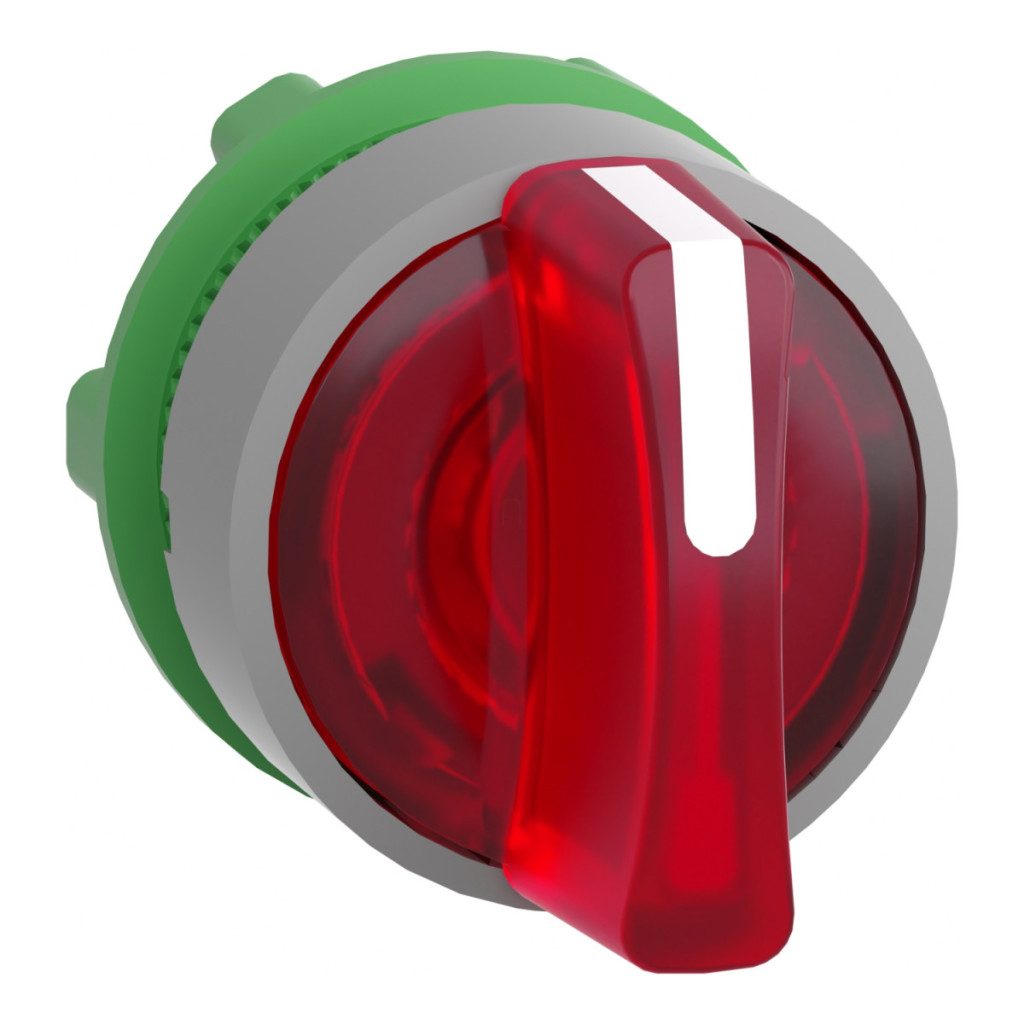

Capul comutatorului iluminat Schneider Electric Harmony XB5 seria ZB5AK1543C0 este o componentă industrială extrem de fiabilă și versatilă, care oferă soluția perfectă pentru o varietate de sarcini de control. Ca parte a familiei de produse Harmony XB5, acest produs de calitate superioară oferă performanțe și durabilitate excelente chiar și în cele mai exigente medii industriale. Capul comutatorului selector iluminat ZB5AK1543C0 are caracteristici tehnice impresionante: are un diametru standard de montare de 22 mm, care este un standard industrial, ceea ce îl face ușor de integrat în diverse panouri de control și interfețe de utilizator. Comutatorul are 3 poziții de funcționare (+/- 45°) și un mecanism cu arc de revenire centrală pentru o funcționare sigură și precisă. Combinația dintre o ramă elegantă de culoare gri și un mâner standard roșu nu este doar funcțională, ci și estetică, potrivită pentru mediile industriale. Comutatorul este echipat cu un LED universal care oferă o vizibilitate excelentă în toate condițiile de iluminare, permițând operatorului să detecteze imediat starea comutatorului. Forma rotundă a capului unității indicatoare oferă un design practic și ușor de utilizat. Capul comutatorului selector iluminat Schneider Electric Harmony XB5 ZB5AK1543C0 oferă o durabilitate mecanică excelentă, fiind proiectat pentru până la 500.000 de cicluri de comutare, ceea ce înseamnă o durată de viață extrem de lungă, chiar și în condiții de utilizare intensivă. Are un grad de protecție IP66 și IP67 în conformitate cu IEC 60529, ceea ce înseamnă că este complet rezistent la praf și protejat împotriva jeturilor puternice de apă și a imersiunii temporare în apă. Această protecție robustă este deosebit de utilă în medii în care pot fi prezente praf, umezeală sau alți contaminanți. Comutatorul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Clasa de rezistență la impact IK04 conform IEC 50102 oferă protecție suplimentară împotriva impactului mecanic. Produsul respectă în totalitate standardele internaționale stricte, inclusiv EN/IEC 60947-5-1, EN/IEC 60947-5-5, CSA C22.2 Nr. 14, EN/IEC 60947-1, EN/IEC 60947-5-4, JIS C8201-5-1, UL 508 și JIS C8201-1. Deține numeroase certificări internaționale, precum CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, garantând că produsul îndeplinește cele mai înalte standarde de calitate și siguranță la nivel mondial. Acest lucru este deosebit de important atunci când este utilizat în proiecte globale sau echipamente destinate exportului. Capul comutatorului selector ZB5AK1543C0 are o rezistență excelentă la vibrații de până la 5 gn (f=2...500 Hz) conform IEC 60068-2-6, precum și o rezistență remarcabilă la șocuri, garantând o funcționare fiabilă chiar și sub o accelerație de semiondă de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) accelerație semiondă sinusoidală, asigurând o funcționare fiabilă în conformitate cu IEC 60068-2-27. Intervalul extrem de temperaturi de funcționare (-40 °C...+70 °C) permite utilizarea produsului în condiții de mediu extreme, fie în medii exterioare înghețate, fie în medii industriale fierbinți. Această gamă largă de temperaturi de funcționare face ca produsul să fie extrem de versatil, deoarece poate fi utilizat în aproape orice climat și aplicație industrială.
Schneider Electric Harmony XB5 - ZB5AK1543C0 - cap comutator selector iluminat din plastic, Ø22, 3 poziții, roșu, revenire centrală, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB5
Material margine: Plastic, acoperit cu strat gri
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip acționare: Arc de revenire central
Profil acționare: Mâner standard roșu
Informații privind poziția acționării: 3 poziții +/- 45°
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întreruperi Cod compoziție electrică: M3 (max. 4 contacte utilizând blocuri individuale pentru montare frontală cu LED integrat), M6 (max. 2 contacte utilizând blocuri simple pentru montare frontală cu LED integrat și transformator), M10 (max. 2 contacte utilizând blocuri simple pentru montare frontală cu LED integrat), MF1 (max. 2 contacte utilizând blocuri simple pentru montare frontală cu LED integrat), MR1 (max. 2 contacte utilizând blocuri simple pentru montare pe spate cu LED integrat), M4 (max. 4 contacte utilizând blocuri simple și duble pentru montare frontală cu LED integrat)
Descrierea dispozitivului: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de funcționare: -40…70 °C
Temperatura ambiantă de depozitare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-5-1, EN/IEC 60947-5-5, CSA C22.2 Nr. 14, EN/IEC 60947-1, EN/IEC 60947-5-4, JIS C8201-5-1, UL 508, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27.
