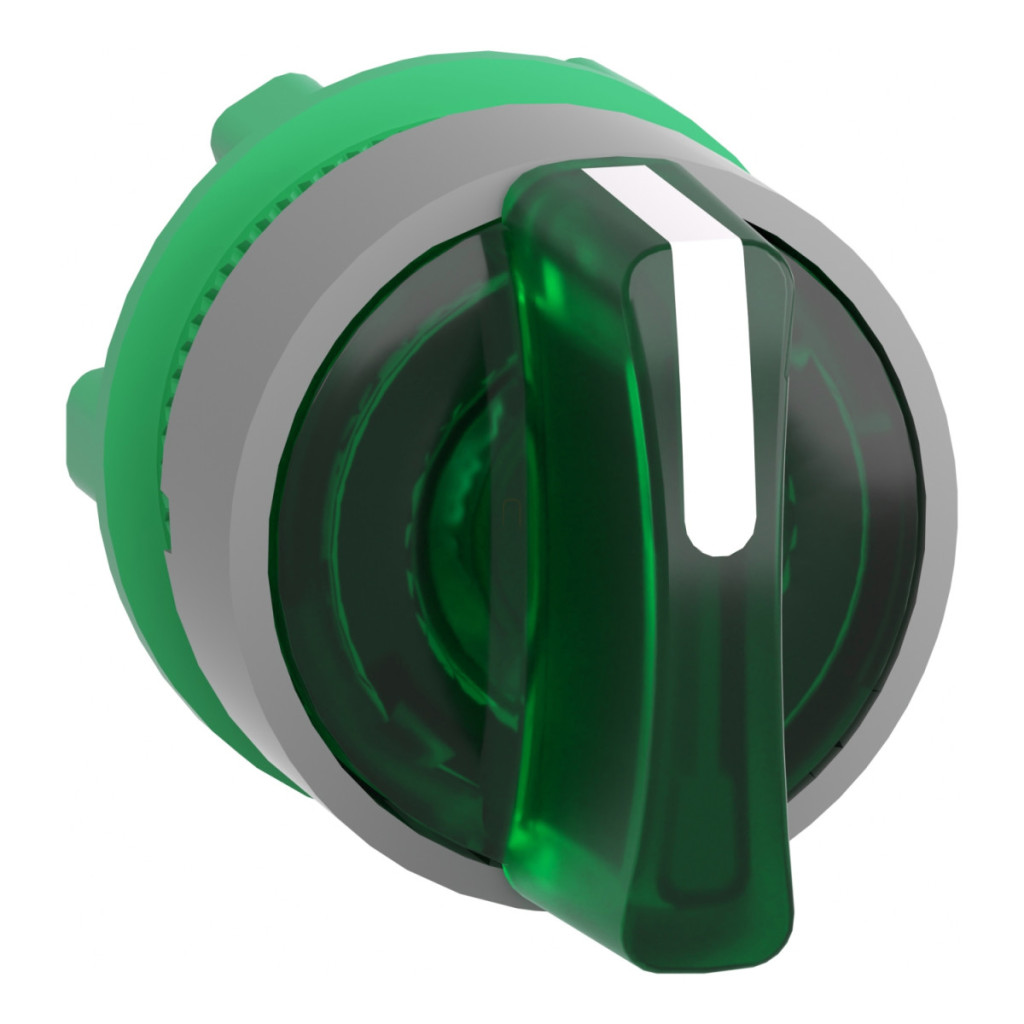

Capul comutatorului selector iluminat ZB5AK1733C0 din seria Harmony XB5 de la Schneider Electric este o unitate de control industrială profesională care oferă un aspect de înaltă calitate și performanțe de lungă durată. Acest element de control special conceput este alegerea ideală pentru controlul echipamentelor și mașinilor în medii industriale în care fiabilitatea și funcționarea precisă sunt esențiale. Capul comutatorului selector iluminat ZB5AK1733C0 are un diametru de montare compact de 22 mm, care este o dimensiune standard utilizată pe scară largă în industrie, ceea ce îl face ușor de montat în majoritatea panourilor de control. Produsul are o margine estetică acoperită cu plastic gri și un mâner standard verde care poate fi reglat în trei poziții la unghiuri de +/- 45°. Mecanismul de revenire cu arc de la stânga la centru asigură revenirea automată a comutatorului la poziția sa implicită, ceea ce este deosebit de util pentru anumite sarcini de control. Capul comutatorului selector este compatibil cu LED-uri universale, permițând feedback vizual al stării comutatorului în diferite moduri de iluminare. Capul comutatorului Schneider Electric Harmony XB5 ZB5AK1733C0 este deosebit de rezistent la efectele mediilor industriale dure. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529, care oferă protecție completă împotriva prafului și protecție împotriva jeturilor puternice de apă și a imersiunii temporare în apă. De asemenea, are clasele NEMA 13 și NEMA 4X, protejându-l împotriva uleiului, substanțelor necorozive și coroziunii. Rezistența sa la spălarea cu presiune înaltă se extinde până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Clasa de rezistență la impact IK04 oferă o protecție fizică suplimentară pentru produs, în conformitate cu standardul IEC 50102. ZB5AK1733C0 are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Comutatorul are o durabilitate mecanică impresionantă, rezistând la până la 500.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Rezistența sa la vibrații este de 5 gn (f = 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerație de jumătate de undă conform IEC 60068-2-27. Produsul poate fi utilizat cu diverse configurații electrice, inclusiv codul M3 (<4 contacte pentru anumite blocuri cu montare frontală și LED integrat), codul M6 (<2 contacte pentru anumite blocuri cu montare frontală, LED integrat și transformator), cod M10 (<2 contacte pentru anumite blocuri cu montare frontală și LED integrat) și codurile MF1, MR1 și M4 în diverse configurații de comutare. Această versatilitate permite adaptarea produsului la diferite sarcini de control. Comutatorul selector este compatibil cu stațiile de decuplare XALD 1...5 și XALK 2...5, sporind și mai mult utilitatea sa în diferite configurații de panouri de control.
Schneider Electric Harmony XB5 - ZB5AK1733C0 - cap comutator selector iluminat din plastic, Ø22, 3 poziții, verde, revenire de la stânga la centru, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB5
Material margine: Plastic, acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotund
Tipul actuatorului: Revenire cu arc de la stânga la centru
Profilul actuatorului: Mâner standard verde
Informații privind poziția actuatorului: 3 poziții +/- 45°
Date mecanice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri
Denumirea stației
XALD 1...5 decuplări
XALK 2...5 decuplări
Cod compoziție electrică
M3 M6 M10 MF1 MR1 M4 Prezentare generală a dispozitivului
Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasă de protecție IK: IK04 conform IEC 50102
Standarde
EN/IEC 60947-1
UL 508
EN/IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-5-1
EN/IEC 60947-5-5
EN/IEC 60947-5-4
JIS C8201-1
Certificări de produs
CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listat
Rezistență la vibrații
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) la accelerație semiondă conform IEC 60068-2-27
50 gn (durată = 11 ms) la accelerație semiondă conform IEC 60068-2-27
