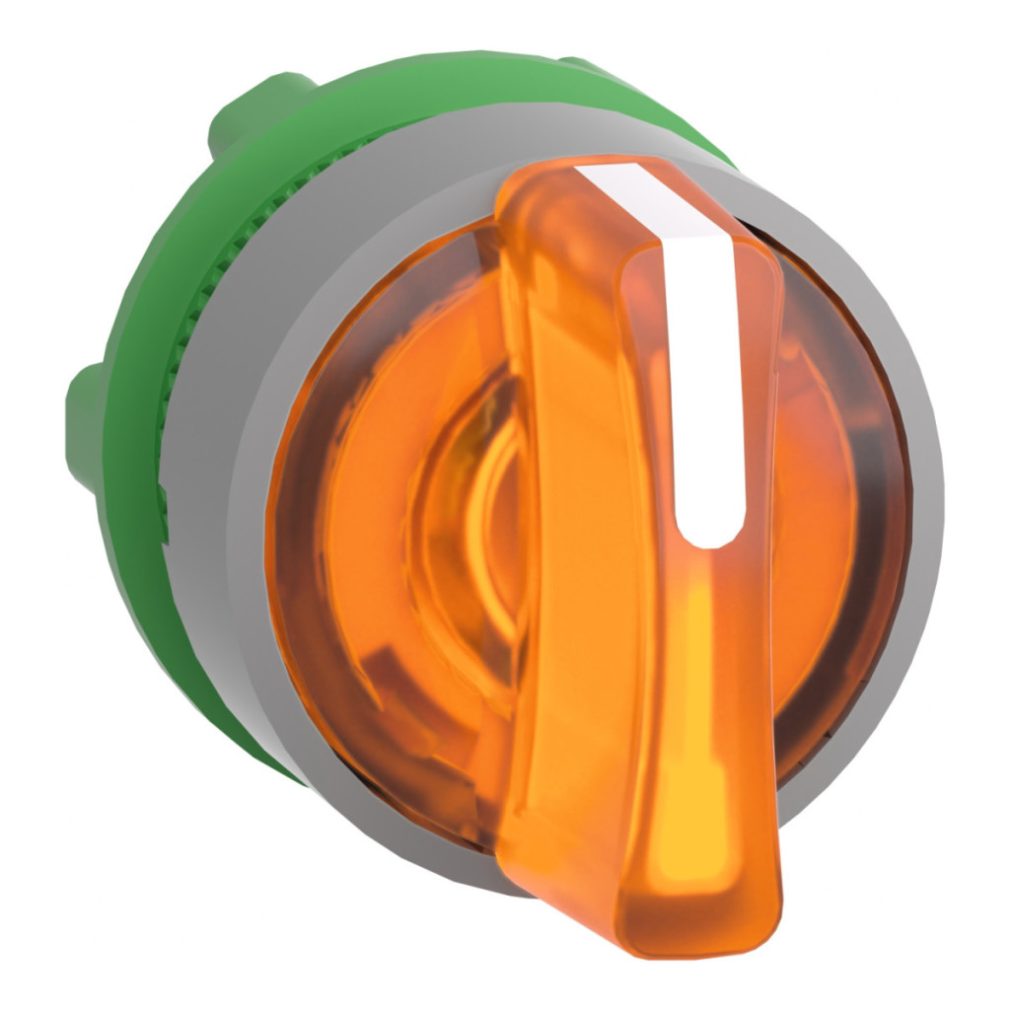

Gama de produse Schneider Electric Harmony XB5 Capul comutatorului selector iluminat ZB5AK1753C0 este un element de control extrem de versatil și fiabil, ideal pentru utilizarea în medii industriale. Această componentă de calitate superioară se integrează perfect în gama de produse Harmony XB5 și oferă performanțe remarcabile chiar și în cele mai exigente aplicații. Capul comutatorului selector ZB5AK1753C0 are un diametru standard de montare de 22 mm, ceea ce permite instalarea rapidă și ușoară pe aproape orice panou de control. Produsul are o ramă din plastic gri și o manetă de operare standard de culoare portocalie, care oferă o vizibilitate excelentă chiar și în condiții de lumină slabă. Comutatorul cu trei poziții (+/- 45°) are o funcție de revenire cu arc în stânga-centru, ceea ce înseamnă că maneta de acționare revine automat în poziția centrală după ce a fost rotită spre stânga. Această funcționalitate este deosebit de utilă în aplicațiile în care este necesară comutarea momentană. ZB5AK1753C0 este compatibil cu blocuri LED universale, care permit un feedback vizual clar al stării comutatorului. Capul comutatorului selector este rotund, conferind întregii suprafețe de control un aspect estetic. Designul modular al componentei permite combinarea acesteia cu diverse blocuri de contact Harmony XB5 și elemente de iluminare LED, făcându-l potrivit pentru utilizare într-o gamă largă de configurații. Produsul poate fi utilizat cu diferite configurații electrice, de exemplu cu codul M3 (maximum 4 contacte per bloc cu LED integrat pentru montare pe panoul frontal), codul M6 (maximum 2 contacte per bloc cu LED integrat și transformator pentru montare pe panoul frontal), codurile M10, MF1, MR1 și M4, care permit diferite configurații. Caracteristicile tehnice ale capului comutatorului selector ZB5AK1753C0 sunt impresionante. Produsul este extrem de durabil, cu o durată de viață mecanică de 500.000 de cicluri de comutare. Intervalul de temperatură de funcționare al componentei este între -40 °C și +70 °C, ceea ce permite utilizarea acesteia chiar și în condiții de mediu extreme. Capul comutatorului selector are un grad de protecție IP66 și IP67 în conformitate cu IEC 60529, precum și cu clasificările NEMA 13 și NEMA 4X. Acest lucru oferă o protecție remarcabilă împotriva pătrunderii prafului și a apei, asigurând o durată lungă de viață chiar și în medii industriale dure. Alte caracteristici notabile ale produsului includ rezistența la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, precum și rezistența la impact IK04 în conformitate cu IEC 50102. Capul comutatorului selector este în deplină conformitate cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-5, CSA C22.2 nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-5-1, UL 508, EN/IEC 60947-5-4 și JIS C8201-1 și este certificat de CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. De asemenea, are o rezistență excelentă la vibrații (5 gn, f= 2-500 Hz) și rezistență la impact (30 gn pentru 18 ms și 50 gn pentru 11 ms la o accelerație de jumătate de undă sinusoidală) în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AK1753C0 - cap comutator selector iluminat din plastic, Ø22, 3 poziții, portocaliu, revenire centrală din stânga, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumirea scurtă a produsului: ZB5
Material ramă: Plastic, acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă comandă: 1
Forma capului unității indicatoare: Rotundă
Tipul elementului de control: Revenire cu arc de la stânga la centru
Profilul elementului de control: Pârghie standard portocalie
Informații privind poziția elementului de control: 3 poziții +/- 45°
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 decuplări
Cod de asamblare electrică: M3 pentru max. 4 contacte utilizând blocuri individuale cu montare pe panou frontal și LED integrat
M6 pentru max. 2 contacte utilizând blocuri individuale cu montare pe panou frontal, LED integrat și transformator
M10 pentru max. 2 contacte utilizând blocuri simple cu montare pe panoul frontal și LED integrat
MF1 pentru max. 2 contacte utilizând blocuri simple cu montare pe panoul frontal și LED integrat
MR1 pentru max. 2 contacte utilizând blocuri simple cu montare pe panoul din spate și LED integrat
M4 pentru max. 4 contacte utilizând blocuri simple și duble cu montare pe panoul frontal și LED integrat
Afișaj dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasa de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-5-5, CSA C22.2 Nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-5-1, UL 508, EN/IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
