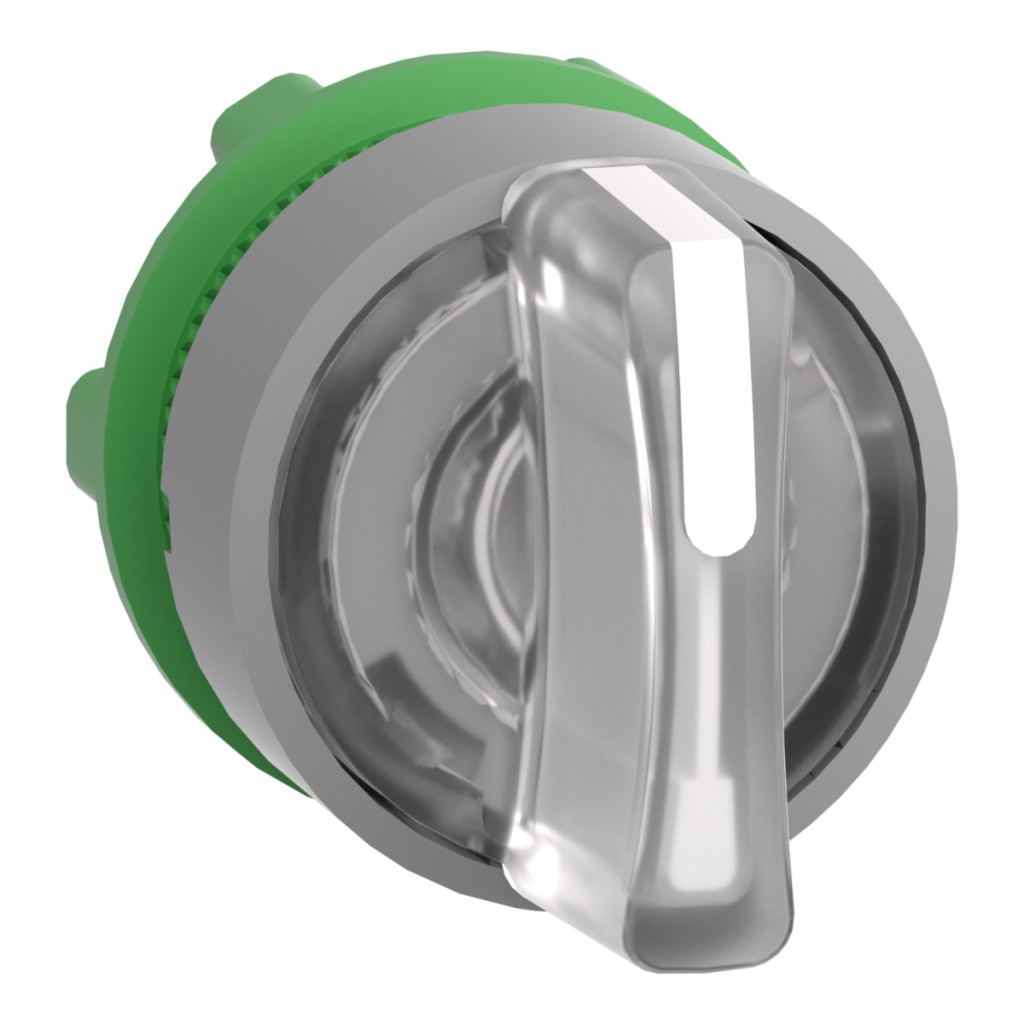

Familia de produse Schneider Electric Harmony XB5 ZB5AK1813C0 comutator selector iluminat este una dintre cele mai fiabile componente din echipamentele de control industrial, oferind parametri tehnici de înaltă calitate și un aspect modern. Acest dispozitiv de control este soluția ideală pentru aplicații industriale în care este esențială o funcționare precisă și fără ambiguitate. ZB5AK1813C0 este un comutator selector iluminat cu trei poziții, cu un diametru de 22 mm, o margine gri și un mâner alb. Comutatorul are un design cu revenire prin arc din poziția dreaptă în centru, ceea ce este avantajos atât din punct de vedere al siguranței, cât și al operatorului. Produsul a fost dezvoltat ca parte a seriei Harmony XB5, care este compatibilă cu blocurile LED universale Schneider Electric. Această compatibilitate permite implementarea ușoară a diverselor soluții de iluminat fără a compromite funcționalitatea și siguranța. Produsul este deosebit de avantajos în mediile industriale în care feedback-ul vizual al acțiunilor operatorului și indicarea clară a stării elementelor de control sunt importante. Schneider Electric ZB5AK1813C0 are parametri tehnici remarcabili. Durata de viață mecanică a dispozitivului este de 500.000 de cicluri, ceea ce garantează o durată de viață extrem de lungă. Comutatorul are protecție IP66 și IP67 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X, ceea ce îl face foarte rezistent la praf și apă. Dispozitivul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Clasa de rezistență la impact IK04 asigură protecție împotriva daunelor mecanice. Intervalul de temperatură de funcționare al dispozitivului este de la -40 °C la +70 °C, ceea ce permite utilizarea acestuia în condiții de mediu extreme. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, EN/IEC 60947-5-1, CSA C22.2 Nr. 14 și alte câteva reglementări, și are certificări CSA, DNV, BV, LROS și UL, care atestă fiabilitatea și calitatea sa.
Schneider Electric Harmony XB5 - ZB5AK1813C0 - cap comutator selector iluminat din plastic, Ø22, 3 poziții, alb, revenire din dreapta spre centru, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap comutator selector iluminat
Compatibilitate: LED universal
Denumire scurtă a produsului: ZB5
Material ramă: Plastic, acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Unitate de vânzare indivizibilă: 1
Formă cap unitate indicator: Rotundă
Caracteristici de funcționare
Tip operator: Revenire cu arc din dreapta spre centru
Profil operator: Mâner standard alb
Informații privind poziția operatorului: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întrerupătoare
Asamblare electrică
Cod asamblare electrică: M3 < pentru 4 contacte, utilizând blocuri individuale, montare pe panou frontal, cu LED încorporat
M6 < pentru 2 contacte, utilizând blocuri individuale, montare pe panoul frontal, cu LED încorporat și transformator
M10 < pentru 2 contacte, utilizând blocuri individuale, montare pe panoul frontal, cu LED încorporat
MF1 < pentru 2 contacte, utilizând blocuri individuale, montare pe panoul frontal, cu LED încorporat
MR1 < pentru 2 contacte, utilizând blocuri simple, montare pe panoul din spate, cu LED încorporat
M4 < pentru 4 contacte, utilizând blocuri simple și duble, montare pe panoul frontal, cu LED încorporat
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul funcționării: -40…70 °C
Temperatura ambiantă în timpul depozitării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 conform IEC 50102
Certificate și conformitate
Standarde: UL 508, EN/IEC 60947-5-1, CSA C22.2 nr. 14, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-5, EN/IEC 60947-5-4, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
