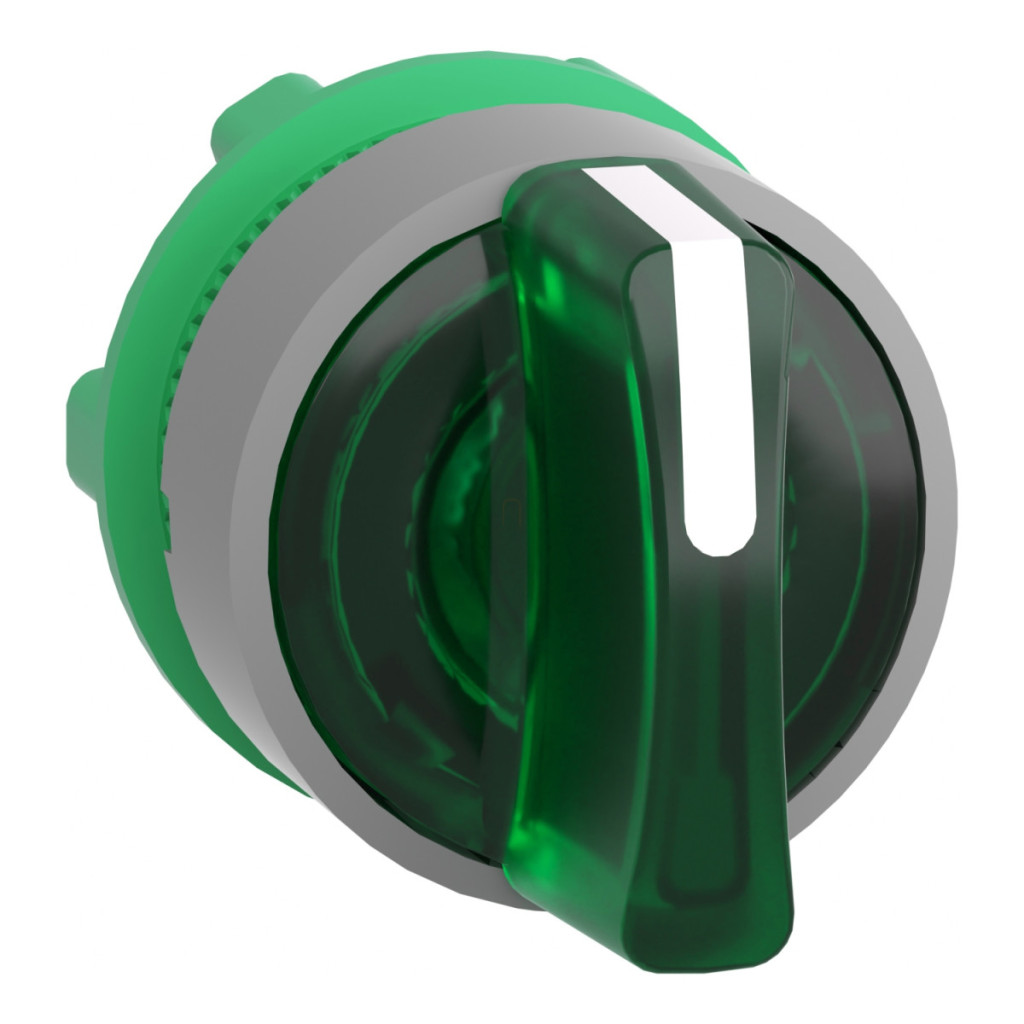

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5AK1833C0 este un element de control industrial de înaltă calitate, care se integrează perfect în sistemele moderne de automatizare și control. Acest comutator selector face parte din familia de produse Harmony XB5, care și-a dovedit fiabilitatea și durabilitatea într-o gamă largă de medii industriale. ZB5AK1833C0 este un comutator selector iluminat, compatibil cu LED-uri universale, ceea ce îl face flexibil pentru o varietate de sarcini de semnalizare. Produsul are 3 poziții de funcționare cu revenire prin arc de la dreapta la centru, ceea ce este deosebit de util în aplicații în care este necesară resetarea automată a comutatorului. Combinația dintre un mâner standard verde și o margine din plastic gri nu este doar funcțională, ci se integrează și estetic într-un mediu industrial modern. Comutatorul se potrivește într-un orificiu de montare standard de 22 mm, ceea ce facilitează instalarea și asigură compatibilitatea cu o gamă largă de panouri și cutii de control. Produsul are un cap rotund de indicator, care este ergonomic și ușor de recunoscut pentru personalul de operare. ZB5AK1833C0 se potrivește perfect în stațiile XALD 1...5 și XALK 2...5, permițând o utilizare versatilă. Din punct de vedere tehnic, produsul are parametri impresionanți. Durata sa de viață mecanică este de 500.000 de cicluri, ceea ce înseamnă o durabilitate remarcabilă chiar și în condiții de utilizare intensivă. Comutatorul este compatibil cu mai multe coduri de configurare electrică, cum ar fi M3 (mai puțin de 4 contacte cu LED integrat în montarea frontală), M6 (mai puțin de 2 contacte cu LED integrat și transformator), codurile M10, MF1, MR1 și M4. Această flexibilitate permite utilizatorului să configureze comutatorul exact în funcție de nevoile sale. Specificațiile de mediu ale produsului sunt, de asemenea, remarcabile. ZB5AK1833C0 are protecție TH și poate funcționa într-un interval larg de temperaturi: poate fi utilizat între -40 °C și +70 °C și depozitat în același interval. Are protecție IP66 și IP67 conform IEC 60529, precum și clasificări NEMA 13 și NEMA 4X, care oferă o protecție excelentă împotriva prafului și a apei. Comutatorul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Clasa de rezistență la impact IK04 conform IEC 50102 sporește și mai mult robustețea produsului. ZB5AK1833C0 este conform cu numeroase standarde internaționale, inclusiv UL 508, CSA C22.2 nr. 14, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-1 și JIS C8201-1. Produsul are certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care garantează calitatea și fiabilitatea. Comutatorul are o rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și o rezistență la impact de 30 gn și 50 gn pentru unde semisinusoidale de diferite durate și accelerații conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AK1833C0 - cap de comutator din plastic, Ø22, 3 poziții, verde, revenire de la dreapta la centru, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic, acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Revenire cu arc de la dreapta la centru
Profilul actuatorului: Mâner standard verde
Informații despre poziția actuatorului: 3 poziții +/- 45°
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 500.000 de cicluri Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întrerupătoare
Cod asamblare electrică: M3 pentru mai puțin de 4 contacte utilizând blocuri individuale cu LED integrat în montarea frontală
M6 pentru mai puțin de 2 contacte utilizând blocuri individuale cu LED integrat în montarea frontală și transformator
M10 pentru mai puțin de 2 contacte utilizând blocuri simple cu LED integrat în montarea frontală
MF1 pentru mai puțin de 2 contacte utilizând blocuri simple cu LED integrat în montarea frontală
MR1 pentru mai puțin de 2 contacte utilizând blocuri simple cu LED integrat în montarea posterioară
M4 pentru mai puțin de 4 contacte utilizând blocuri simple și duble cu LED integrat în montarea frontală
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: UL 508, CSA C22.2 Nr. 14, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
