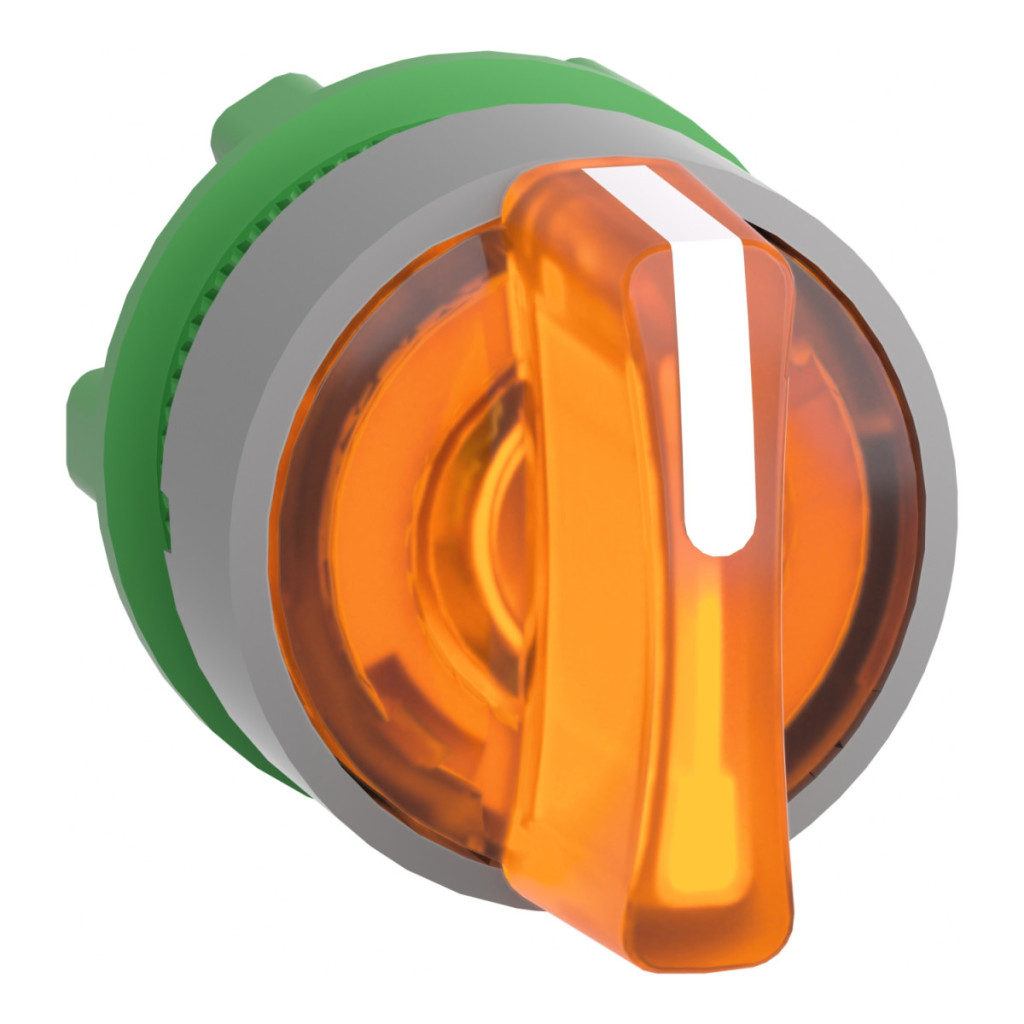

Capul comutatorului selector iluminat ZB5AK1853C0 din gama Harmony XB5 de la Schneider Electric este un comutator industrial profesional, ideal pentru panouri de control, mașini și sisteme de automatizare. Produsul poate fi combinat cu blocurile LED universale Schneider Electric, care iluminează starea comutatorului, sporind astfel gradul de utilizare și vizibilitatea în diferite condiții de iluminare. Capul comutatorului selector ZB5AK1853C0 se remarcă prin designul său estetic și funcțional, combinând o ramă din plastic de culoare gri cu un mâner standard de culoare portocaliu. Unitatea poate fi montată într-o gaură cu diametrul de 22 mm, care respectă standardele industriale, facilitând integrarea în sistemele și panourile de control existente. Capul comutatorului oferă o funcționare în 3 poziții, cu un interval de rotație de +/- 45° și revenire cu arc de la dreapta la centru, ceea ce poate fi un avantaj funcțional cheie în anumite aplicații. Parametrii tehnici ai produsului sunt impresionanți: are un grad de protecție IP66 și IP67 conform IEC 60529 și se mândrește, de asemenea, cu clasificările NEMA 13 și NEMA 4X. Acest lucru oferă o protecție excepțională împotriva prafului și a apei, făcându-l alegerea ideală pentru medii în care fiabilitatea este esențială. Capul comutatorului poate rezista la spălarea cu presiune înaltă la 55 °C și 7.000.000 Pa de la o distanță de 0,1 metri și are un grad de rezistență la impact mecanic IK04 conform IEC 50102. Poate rezista la condiții de funcționare extreme, cu o temperatură de funcționare cuprinsă între -40 °C și +70 °C. Produsul Schneider Electric ZB5AK1853C0 are o durabilitate mecanică remarcabilă, rezistând la până la 500.000 de cicluri de comutare fără defecte. Poate fi utilizat cu mai multe coduri de asamblare electrică: M3 (max. 4 contacte cu blocuri individuale, montare frontală, LED integrat), M6 (pentru până la 2 contacte cu blocuri simple, montare frontală, LED integrat și transformator), M10, MF1 și MR1 (pentru până la 2 contacte cu diverse opțiuni de montare) și M4 (pentru până la 4 contacte cu blocuri simple și duble, montare frontală, LED integrat). Această versatilitate permite adaptarea comutatorului selector la diverse sarcini de control și semnalizare. Produsul deține numeroase certificări internaționale, inclusiv aprobări CSA, DNV, BV, LROS și UL, și este conform cu EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, JIS C8201-5-1 și JIS C8201-1, dovedind aplicabilitatea sa globală.
Schneider Electric Harmony XB5 - ZB5AK1853C0 - cap comutator selector iluminat din plastic, Ø22, 3 poziții, portocaliu, revenire centrală din dreapta, margine gri date tehnice
Date de bază
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap comutator selector iluminat
Compatibilitate produs: LED universal
Denumire scurtă dispozitiv: ZB5
Material cadru: Plastic, acoperit cu gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc de la dreapta la centru
Profilul actuatorului: Mâner standard portocaliu
Informații despre poziția actuatorului: 3 poziții +/- 45°
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Durabilitate mecanică: 500.000 de cicluri
Cod compoziție electrică:
M3 pentru până la 4 contacte cu blocuri individuale, cu LED integrat pentru montare frontală
M6 pentru până la 2 contacte cu blocuri individuale, cu LED integrat și transformator pentru montare frontală
M10 pentru până la 2 contacte cu blocuri simple, cu LED integrat pentru montare frontală
MF1 pentru până la 2 contacte cu blocuri simple, cu LED integrat pentru montare frontală
MR1 pentru până la 2 contacte cu blocuri simple, cu LED integrat pentru montare posterioară
M4 pentru până la 4 contacte cu blocuri simple și duble, cu LED integrat pentru montare frontală
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
