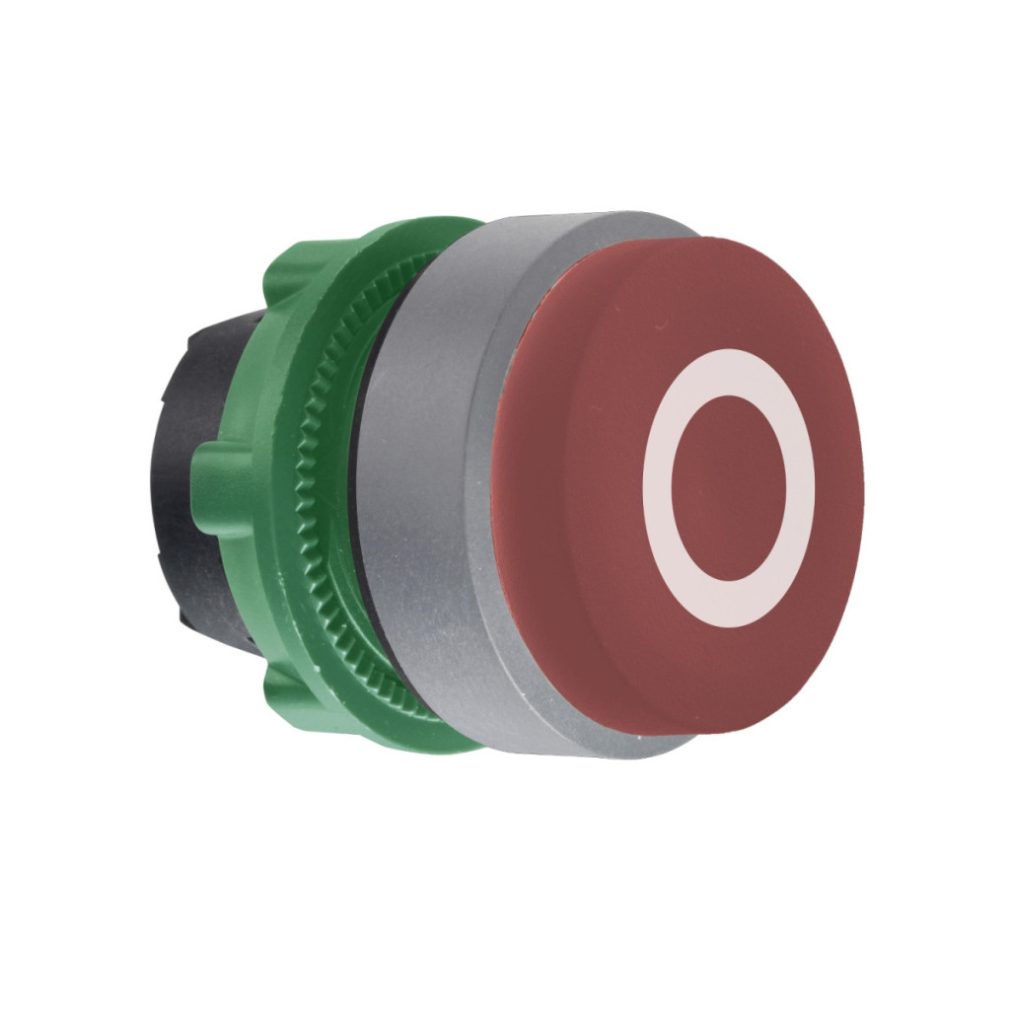

Gama de produse Schneider Electric Harmony XB5 Capul butonului ZB5AL432C0 este un element de control industrial fiabil și durabil, ideal pentru utilizarea în diverse aplicații industriale, dulapuri de comutație și panouri de control. Acest buton apăsat neiluminat, roșu, în relief, se potrivește într-un orificiu de montare standard de 22 mm și este ușor de identificat în mediul de operare datorită marcajului alb „O”. Butonul din plastic ZB5AL432C0 cu margine gri face parte din gama Harmony XB5, care face parte din gama largă de dispozitive de control industrial ale Schneider Electric. Datorită funcționării cu revenire prin arc, butonul revine automat la poziția inițială după eliberare. Butonul rotund, roșu, în relief, este clar vizibil și ușor de acționat chiar și cu mănuși, fiind ideal pentru utilizarea în medii industriale. Capul butonului se remarcă prin parametrii săi tehnici. Clasele de protecție IP66 și IP67 oferă o protecție excelentă împotriva prafului și apei, asigurând o funcționare fiabilă chiar și în medii industriale dure. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a durabilității produsului. Capul butonului ZB5AL432C0 are o durată de viață mecanică excepțională de 10 milioane de cicluri, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Intervalul de temperatură de funcționare și depozitare de la -40 la +70 °C permite utilizarea produsului în medii extreme. Rezistența la spălarea cu apă sub presiune de 7000000 Pa (55 °C, distanță de 0,1 m) este un avantaj suplimentar în medii în care este necesară curățarea regulată. Butonul ZB5AL432C0 este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 nr. 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4 și JIS C8201-1. De asemenea, are certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, care confirmă faptul că produsul îndeplinește cerințele internaționale. Rezistența la impact de 30 gn și 50 gn și rezistența la vibrații de 5 gn demonstrează designul robust al produsului. Produsul are dimensiuni practice: 29 mm lățime, 29 mm înălțime și 33 mm adâncime, ceea ce îl face ușor de instalat în panouri de control compacte. Sunt posibile diverse configurații electrice (conform codurilor C1, C2, C11, C15, SF1, SR1), ceea ce permite adaptarea flexibilă a capului butonului ZB5AL432C0 la diferite cerințe de comutare.
Specificații tehnice Schneider Electric Harmony XB5
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru butoane neiluminate
Denumire scurtă: ZB5
Material margine: Plastic cu acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Unitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu în relief, O (alb)
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 33 mm
Durată de viață mecanică: 10.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod compoziție electrică: C1 (< 9 contacte cu bloc unic, montabil frontal), C2 (< 9 contacte cu bloc simplu și dublu, montabil frontal), C11 (< 3 contacte cu bloc simplu, montabil frontal), C15 (< 1 contact cu bloc simplu, montabil frontal), SF1 (< 3 contacte cu bloc simplu, montabil frontal), SR1 (< 3 contacte cu bloc unic, montare pe spate)
Condiții de mediu
Protecție: TH
Temperatură ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Grad de protecție IP: IP66 (conform IEC 60529), IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 (conform IEC 50102)
Standarde și certificări
Standarde: CSA C22.2 nr. 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală (conform IEC 60068-2-27), 50 gn (durată = 11 ms) accelerație semiondă sinusoidală (conform IEC 60068-2-27)
Rezistență la vibrații: 5 gn (f= 2...500 Hz) (conform IEC 60068-2-6)
