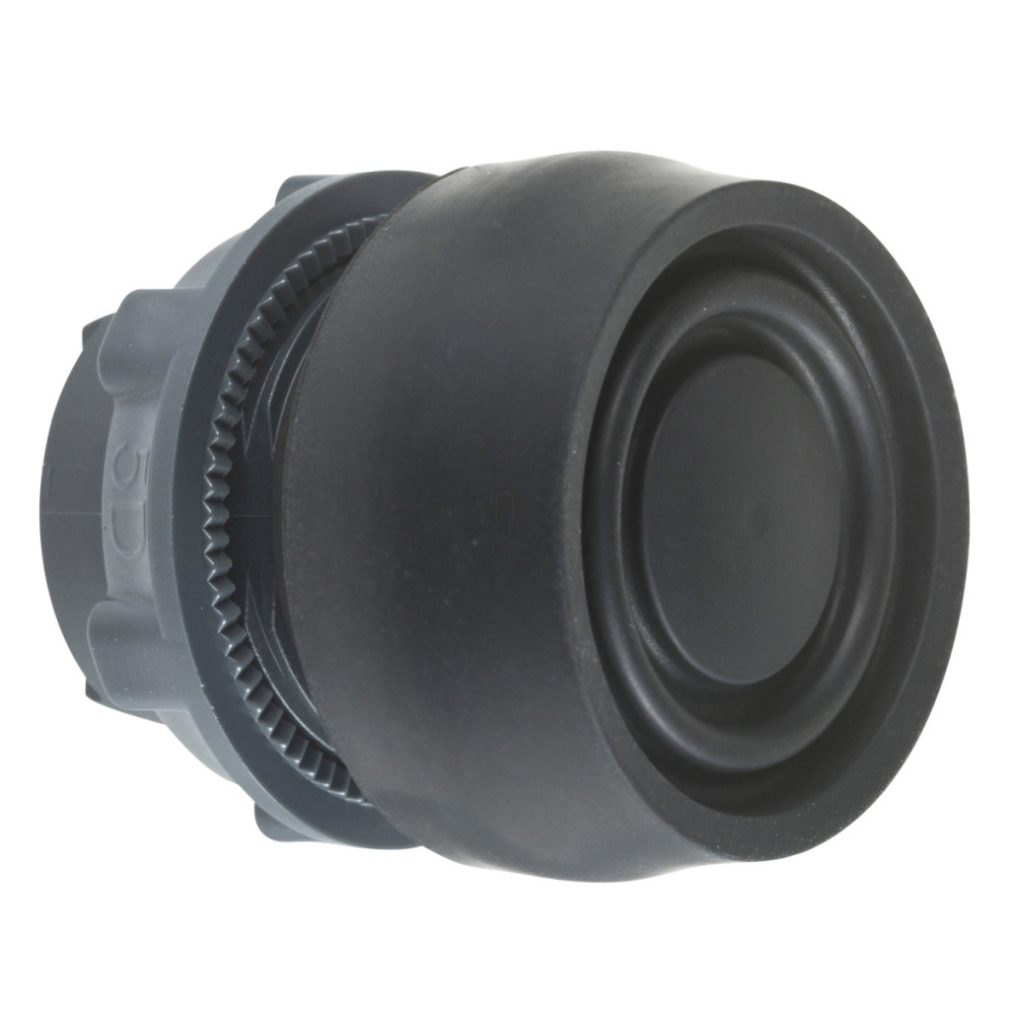

Butonul negru ZB5AP2S din gama Harmony XB5 de la Schneider Electric este alegerea perfectă pentru proiectarea panourilor de control industriale și soluții de automatizare. Acest buton de calitate superioară, neiluminat, poate fi instalat într-o gaură standard de 22 mm, care este standardul industrial pentru echipamentele de control. ZB5AP2S are un principiu de funcționare cu revenire prin arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Suprafața de acționare neagră, nemarcată, încastrată, are un capac din cauciuc colorat, care nu numai că oferă un aspect estetic, dar și facilitează acționarea și oferă protecție împotriva prafului și umezelii. Produsul este recomandat în principal pentru aplicații în care este necesară comutarea frecventă și în care durata lungă de viață și funcționarea fiabilă sunt importante. Din punct de vedere tehnic, ZB5AP2S are caracteristici remarcabile. Cadrul din plastic gri închis și butonul negru oferă un contrast excelent, iar durata de viață mecanică a structurii este excepțională, cu 10 milioane de cicluri de comutare. Produsul este compatibil cu accesoriile pentru suporturi de inscripții, astfel încât poate fi personalizat cu marcaje unice, dacă este necesar. Este flexibil în ceea ce privește instalarea, deoarece poate fi utilizat cu stații de întrerupere XALD 1-5 și XALK 2-5, precum și într-o varietate de configurații electrice, în conformitate cu diferite coduri (C1, C2, C11, C15, SF1, SR1), care determină numărul și dispunerea blocurilor de contact care pot fi utilizate. ZB5AP2S are caracteristici de protecție remarcabile. Are clase de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și poate rezista la imersia periodică sau continuă în apă și la jeturi de apă de înaltă presiune. Conformitatea cu standardele NEMA 13 și NEMA 4X sporește și mai mult versatilitatea produsului într-o varietate de medii industriale. Butonul este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, distanță de 0,1 m) și are protecție mecanică cu clasificare IK03. Poate fi utilizat într-un interval de temperatură extrem de larg, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Produsul este conform cu IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1 și JIS C8201-1 și are certificări CSA, DNV, BV, LROS și UL.
Schneider Electric Harmony XB5 - ZB5AP2S - cap de buton din plastic, Ø22, retur, capac din cauciuc colorat, negru date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: Suport pentru legendă
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Vândut în cantități indivizibile de: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: cu revenire prin arc
Profilul actuatorului: negru, încastrat, nemarcat
Informații suplimentare despre actuator: Capac din cauciuc colorat
Caracteristici suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 33 mm
Durată de viață mecanică: 10.000.000 de cicluri
Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întreruperi
Cod de asamblare electrică: C1, C2, C11, C15, SF1, SR1 (explicații detaliate în specificații)
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69 conform IEC 60529, IP69K conform ISO 20653
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
