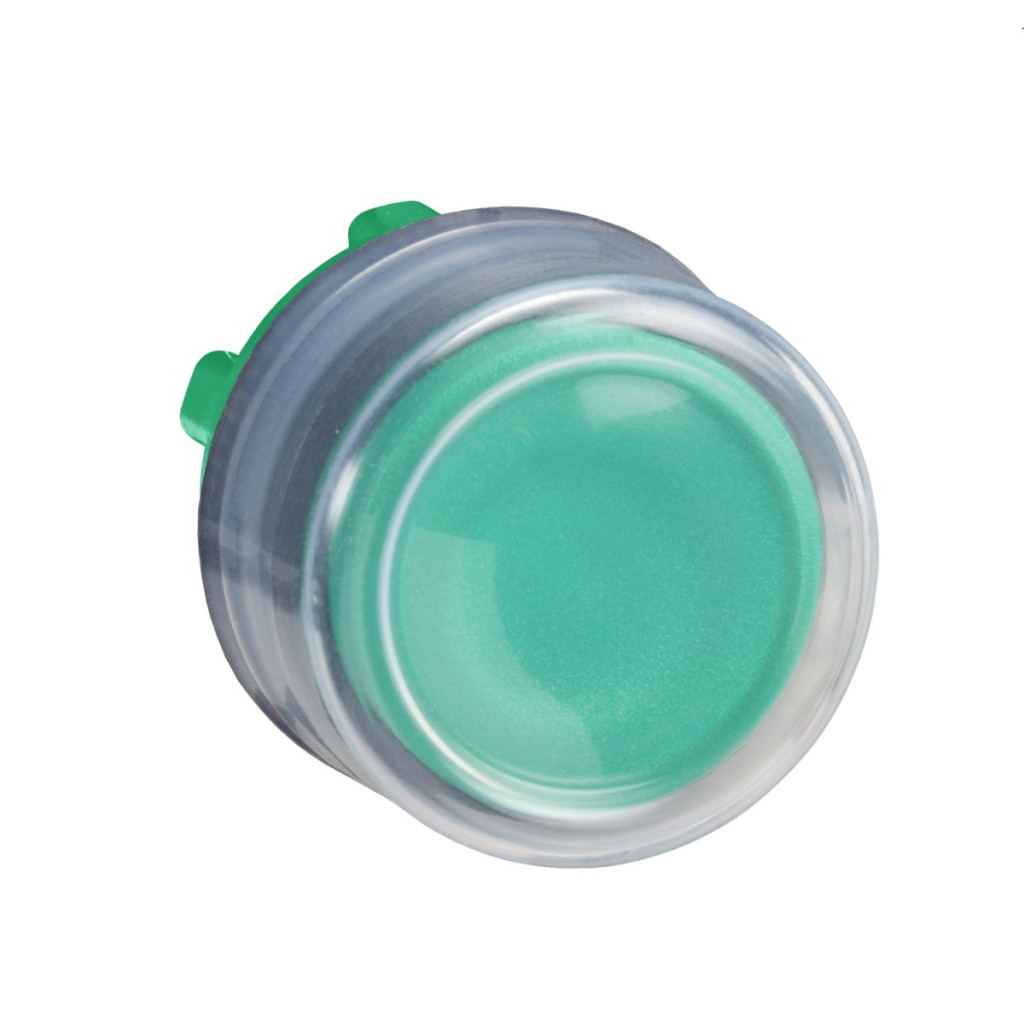

Butonul verde Schneider Electric Harmony XB5 seria ZB5AP38 este un element de control industrial extrem de fiabil, ideal pentru diverse sarcini de automatizare și control. Produsul nu este iluminat și are un diametru de montare de Ø22 mm, ceea ce asigură conformitatea cu standardele industriale. Capul butonului ZB5AP38 are un design încastrat, este de culoare verde, nu are marcaje și funcționează cu revenire prin arc. Capacul de protecție transparent permite inserarea de marcaje protejate în cap, astfel încât să puteți adăuga o identificare unică, dacă este necesar. Elementul de control, încadrat într-un cadru din plastic de culoare gri închis, are un design ergonomic și nu este compatibil cu suportul de marcare. Produsul servește ca element de bază în sistemele de control și poate fi utilizat într-o varietate de ansambluri electrice cu blocuri simple sau duble montate pe panoul frontal sau posterior, în conformitate cu diverse coduri (C3, C4, C14, SF2, SR2). Caracteristicile remarcabile de protecție mecanică și de mediu, specifice seriei Harmony XB5, caracterizează și acest produs. Capul butonului are o durată de viață mecanică excepțională de 10 milioane de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în medii industriale. Este clasificat IP66, IP67, IP69 și IP69K conform standardelor IEC și ISO, precum și NEMA 13 și NEMA 4X, oferind o protecție excelentă împotriva prafului, a apei și a spălării cu presiune înaltă. Produsul poate rezista la un jet de apă de înaltă presiune de 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. În ceea ce privește rezistența la impact, are protecție IK03 în conformitate cu IEC 50102. Capul butonului ZB5AP38 are numeroase certificări, inclusiv CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Este proiectat pentru a respecta numeroase standarde internaționale, precum UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1 și JIS C8201-1. Produsul are o rezistență remarcabilă la vibrații, 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 și o rezistență excelentă la șocuri de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerație semionduală conform IEC 60068-2-27. Categoria sa de supratensiune este Clasa II conform IEC 60536. Parametrii tehnici ai produsului includ, de asemenea, dimensiuni precise: adâncimea modelului ZB5AP38 este de 36,5 mm. Dimensiunile sale CAD sunt: 30 mm lățime, 30 mm înălțime și 37 mm adâncime. În scopul instalării, este important de reținut că diametrul decupajului panoului este de 22,5 mm (recomandat), dimensiunea exactă fiind Ø22,3 mm (+0,4 mm).
Schneider Electric Harmony XB5 - ZB5AP38 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB5
Compatibilitate: Nu este compatibil cu suportul pentru marcator
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Caracteristici de funcționare
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Revenire cu arc
Designul actuatorului: Verde încastrat, nemarcat
Informații suplimentare despre actuator: Capac de protecție transparent pentru introducerea marcajului protejat în cap
Dimensiuni și informații suplimentare
Lățime CAD: 30 mm
Înălțime CAD: 30 mm
Adâncime CAD: 37 mm
Durată de viață mecanică: 10.000.000 de cicluri
Desemnarea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Coduri de asamblare electrică
Cod C3: mai puțin de 6 contacte cu montare pe panou frontal cu blocuri simple
Cod C4: mai puțin de 6 contacte cu montare pe panou frontal cu blocuri simple și duble
Cod C14: mai puțin de 2 contacte cu blocuri simple pentru montare pe panoul frontal
Cod SF2: mai puțin de 2 contacte cu blocuri simple pentru montare pe panoul frontal
Cod SR2: mai puțin de 2 contacte cu blocuri simple pentru montare pe panoul din spate
Caracteristici de mediu
Tratament de protecție: TH Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Protecție IP: IP66, IP67, IP69 conform IEC 60529, IP69K conform ISO 20653
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Proprietăți mecanice
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
