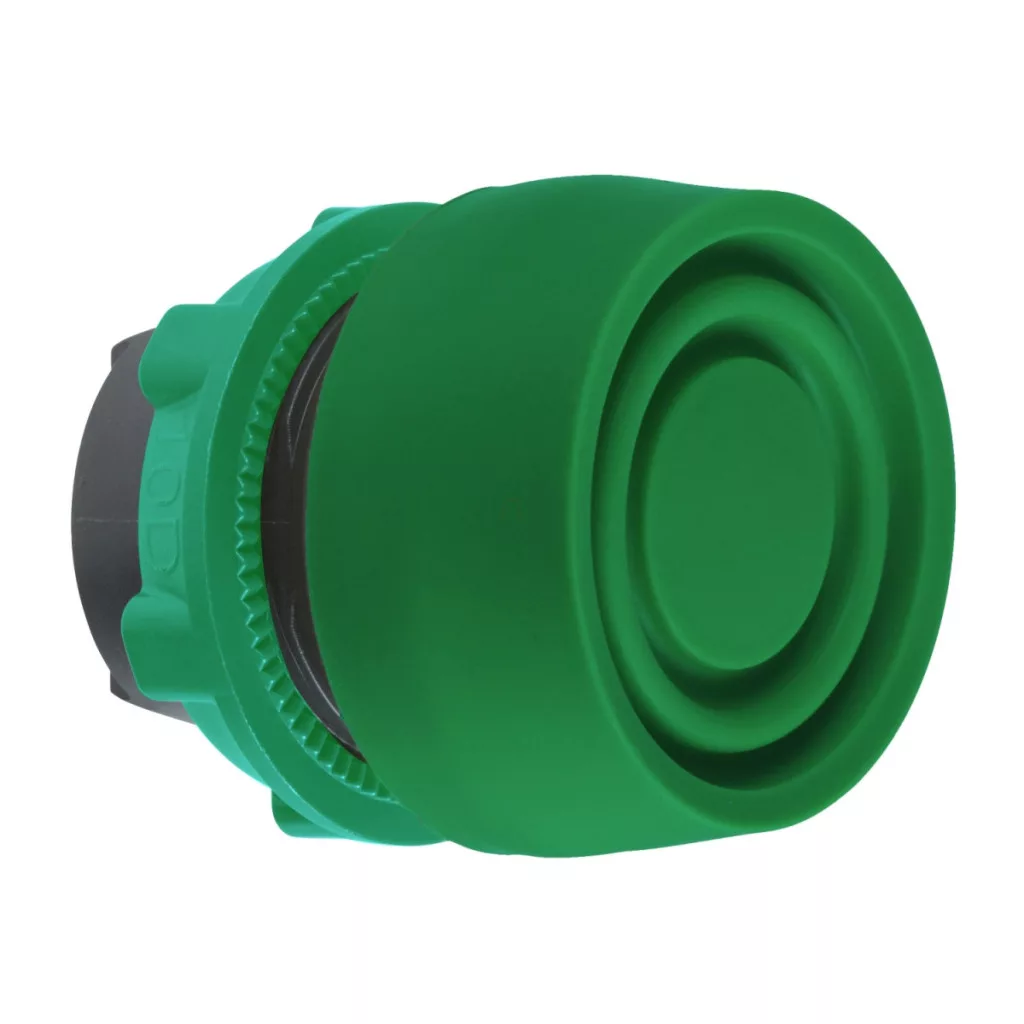

Modelul ZB5AP3S din gama Schneider Electric Harmony XB5 este un buton de comandă din plastic de înaltă calitate, de culoare verde, destinat acționării panourilor de comandă și a echipamentelor industriale. Acest buton cu revenire (cu arc), fără iluminare, de culoare verde, se potrivește într-o gaură de montare standard de 22 mm, putând fi astfel utilizat universal în numeroase aplicații industriale. Capul de buton ZB5AP3S face parte din gama de produse Harmony XB5, una dintre cele mai fiabile și răspândite serii de elemente de comandă de la Schneider Electric. Caracteristica specială a produsului este capacul special din cauciuc de culoare verde, care face utilizarea și mai ergonomică, oferind în același timp o protecție excelentă împotriva factorilor de mediu externi. Capul butonului este realizat într-un design neted, fără marcaje, oferind astfel o bază perfectă pentru marcaje sau simboluri personalizate, care pot fi aplicate în combinație cu suporturile de marcaj compatibile (legend holder). Produsul are caracteristici tehnice remarcabile. Combinația dintre rama frontală din plastic gri închis și capul butonului verde asigură nu numai un aspect estetic, ci și o utilizare durabilă. Capul butonului ZB5AP3S are o formă rotundă și dispune de o acțiune cu arc de revenire, ceea ce înseamnă că, după apăsarea butonului, acesta revine automat la poziția inițială. Dimensiunile produsului corespund exact standardelor industriale: lățimea și înălțimea totală sunt de 30 mm, iar adâncimea de 33 mm. Setul de comutatoare electrice poate fi utilizat în diferite configurații, marcate prin diverse coduri: C1, C2, C11, C15, SF1 și SR1, ceea ce permite utilizarea unui număr diferit de blocuri de contacte în modul de montare frontală sau posterioară. Butonul ZB5AP3S are o durată de viață mecanică remarcabilă, care ajunge la 10 milioane de cicluri de comutare. Această durabilitate îl face o alegere excelentă pentru mediile industriale cu utilizare frecventă. Produsul poate fi montat pe stațiile XALD cu 1-5 decupaje și pe stațiile XALK cu 2-5 decupaje, putând fi astfel utilizat în mod flexibil pentru configurarea panourilor de control de diferite dimensiuni și configurații. Caracteristicile sale de mediu sunt, de asemenea, remarcabile: intervalul de temperatură de funcționare variază de la -40 °C la +70 °C și dispune de protecție împotriva supratensiunii (Clasa II conform IEC 60536). În plus, se mândrește cu clase de protecție IP excelente: IP66, IP67, IP69 (conform IEC 60529) și IP69K (conform ISO 20653), precum și clase de protecție NEMA 13 și NEMA 4X. Aceasta înseamnă că este complet protejat împotriva prafului și a jeturilor de apă și, mai mult, rezistența sa la spălarea cu presiune ridicată este remarcabilă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Conformitatea modelului ZB5AP3S cu standardele internaționale este, de asemenea, remarcabilă: acesta respectă standardele CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1 și JIS C8201-1. Acest lucru este confirmat de numeroase certificate, inclusiv listările CSA, DNV, BV, LROS și UL. Produsul are, de asemenea, o rezistență excelentă la șocuri și vibrații: poate suporta o accelerație semisinusoidală de 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms) conform standardului IEC 60068-2-27, precum și o rezistență la vibrații de 5 gn în intervalul de frecvență 2-500 Hz conform standardului IEC 60068-2-6. Capul butonului ZB5AP3S poate fi comandat cu numărul de referință Schneider Electric ZB5AP3S și este disponibil pe scară largă în domeniul automatizării industriale și al sistemelor de control electric.
Schneider Electric Harmony XB5 - ZB5AP3S - cap de buton din plastic, Ø22, cu revenire, cu capac din cauciuc colorat, verde - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB5
Tipul produsului sau al componentei: Cap de buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: Suport pentru etichetă
Materialul cadrului panoului frontal: Plastic gri închis
Diametru de montare: 22 mm
Tipul capului: Standard
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotund
Tipul acționării: cu revenire prin arc
Profilul acționării: verde neted, fără marcaj
Informații suplimentare despre acționare: Capac de cauciuc colorat
Informații suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 33 mm
Durată de viață mecanică: 10000000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod de asamblare electrică: C1 (max. 9 contacte cu blocuri simple în montare frontală), C2 (max. 9 contacte cu blocuri simple și duble în montare frontală), C11 (max. 3 contacte cu blocuri simple în montare frontală), C15 (max. 1 contact cu blocuri simple în montare frontală), SF1 (max. 3 contacte cu blocuri simple în montare frontală), SR1 (cu max. 3 blocuri simple de contacte în montare posterioară)
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului în timpul depozitării: -40...70 °C
Temperatura mediului în timpul funcționării: -40...70 °C
Clasa de supratensiune: clasa II, conform standardului IEC 60536
Grad de protecție IP: IP66, IP67, IP69 (conform IEC 60529), IP69K (conform ISO 20653)
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Registrul Naval Lloyds), listat UL
Rezistență la șoc: 30 gn (durată = 18 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
