Butonul Schneider Electric Harmony XB5 seria ZB5APA1 este un element de control industrial de calitate superioară, care poate fi utilizat pe scară largă în diverse aplicații de automatizare și control. Acest buton alb, neiluminat, încastrat, are un diametru standard de montare de 22 mm, ceea ce permite instalarea rapidă și ușoară în majoritatea mediilor industriale. Butonul ZB5APA1 face parte din familiile de produse Harmony XB5 și XB4 și dispune de un mecanism de acționare cu revenire prin arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Designul alb, fără marcaje, permite utilizarea universală într-o varietate de aplicații. Capacul transparent protejează butonul împotriva influențelor externe ale mediului, sporind astfel durata de viață și fiabilitatea acestuia. Produsul nu poate fi utilizat cu un suport pentru inscripții. Capul butonului ZB5APA1 are un nivel de protecție remarcabil, ceea ce îl face ideal pentru utilizarea în cele mai exigente medii industriale. În ceea ce privește clasa de protecție IP, acesta este conform cu standardele IP66, IP67, IP69 și IP69K, ceea ce înseamnă protecție completă împotriva prafului, jeturilor de apă de diferite intensități și imersiei complete în apă. Certificarea NEMA 13 și NEMA 4X este o dovadă suplimentară a protecției excepționale a produsului. Produsul poate rezista la spălări cu presiune înaltă de până la 7000000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri. Rezistența sa la impact este de nivel IK03, conform standardului IEC 50102. Printre parametrii tehnici ai ZB5APA1, trebuie evidențiată durabilitatea mecanică excelentă, care asigură 10 milioane de cicluri de funcționare. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare: între -40 °C și +70 °C. Capul butonului are protecție la supratensiune de clasa II, în conformitate cu IEC 60536. Produsul are o rezistență remarcabilă la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 și rezistență la impact de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerație semionduală, conform IEC 60068-2-27. Produsul este conform cu numeroase standarde internaționale, printre care: IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-1, JIS C8201-1. Produsul are, de asemenea, certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care dovedesc fiabilitatea și calitatea produsului la nivel internațional.

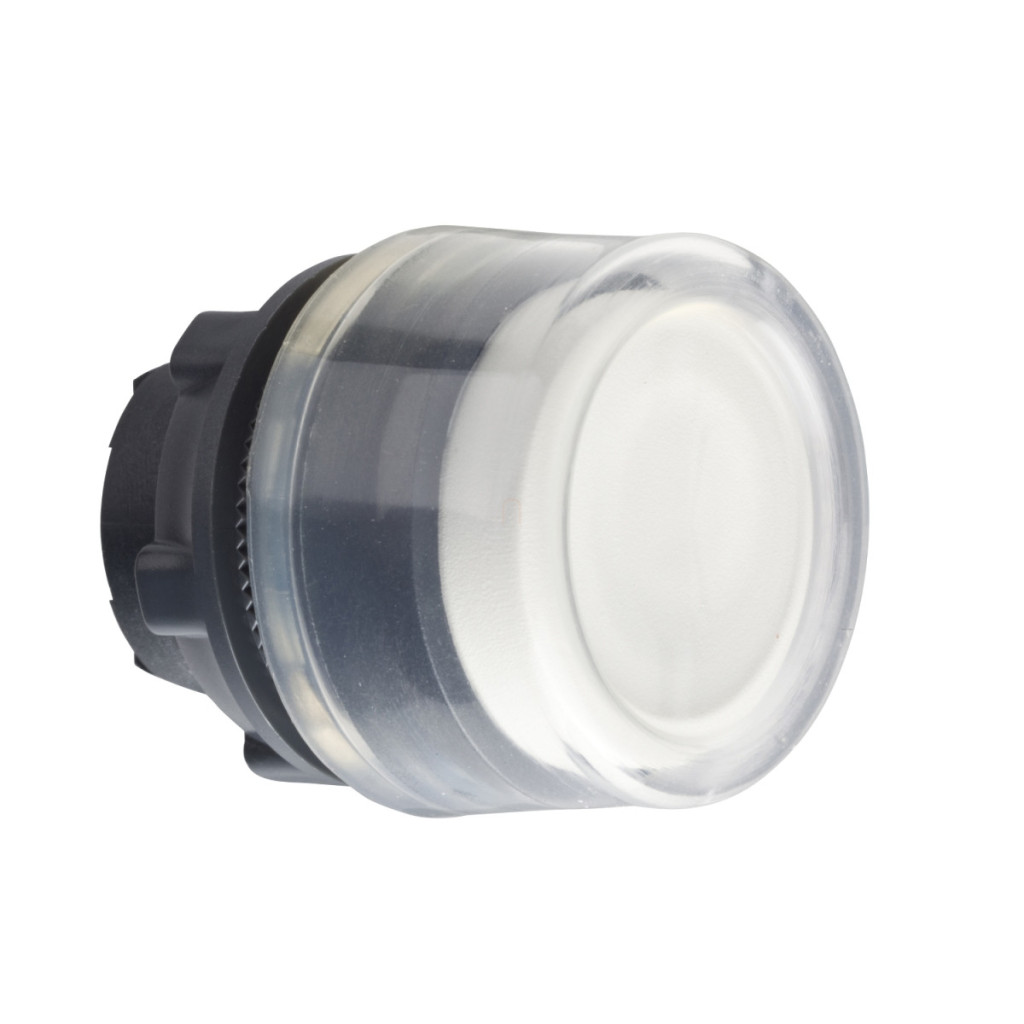

Schneider Electric Harmony XB5 - ZB5APA1 - cap de buton din plastic, Ø22, retur, capac din cauciuc, alb date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton neiluminat
Denumire scurtă a produsului: ZB5
Compatibilitate: Nu este compatibil cu suportul pentru inscripții
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Cantitate minimă de comandă: 1
Caracteristici de funcționare
Forma capului unității indicatoare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Alb, încastrat, nemarcat
Informații suplimentare despre acționare: Capac din cauciuc transparent
Durată de viață mecanică: 10.000.000 de cicluri
Prezentarea dispozitivului: Element de bază Informații suplimentare Lățime totală CAD: 30 mm Înălțime totală CAD: 30 mm Adâncime totală CAD: 37 mm Caracteristici de mediu Tratament de protecție: TH Temperatura ambiantă în timpul depozitării: -40...70 °C Temperatura ambiantă în timpul funcționării: -40...70 °C TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13 NEMA 4X Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m Clasificare de protecție IK: IK03 conform IEC 50102 Standarde și certificări Standarde: IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-1, JIS C8201-1 Certificare de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL Caracteristici de rezistență Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la vibrații: 5 gN (f = 2...500 Hz) conform IEC 60068-2-6
