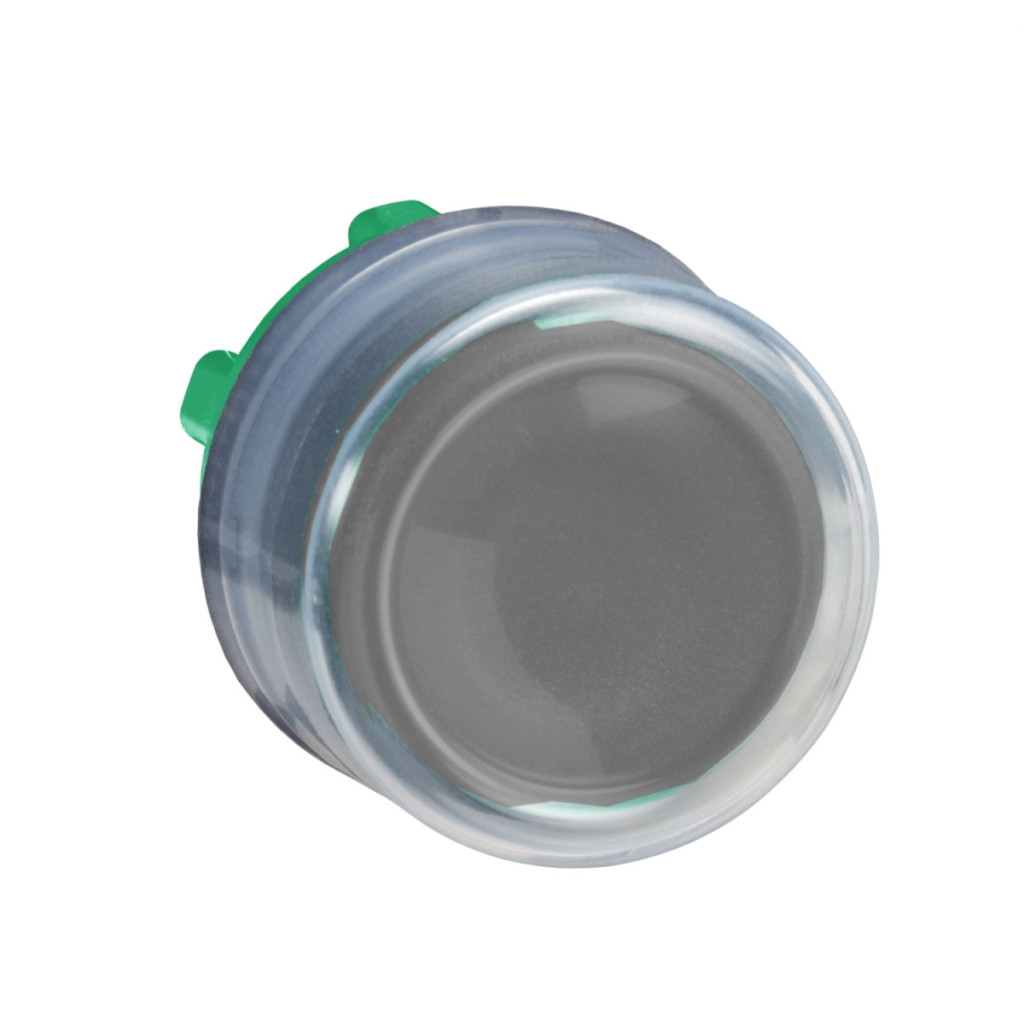

Butonul negru neiluminat ZB5APA2 din gama Harmony XB5 de la Schneider Electric a fost dezvoltat pentru utilizare în medii industriale. Acest element de control profesional se potrivește într-un orificiu de montare standard de 22 mm și are un buton apăsat încastrat, nemarcat, cu acțiune de revenire cu arc. Designul compact și calitatea superioară a produsului reflectă fiabilitatea seriei Harmony, făcându-l alegerea ideală pentru panouri de control industriale și interfețe de mașini. Butonul ZB5APA2 are o placă frontală din plastic gri închis și o interfață neagră, încastrată. Unitatea de control este echipată cu un capac de protecție transparent (capac din cauciuc) care oferă protecție împotriva murdăriei și umezelii. Produsul are o durată de viață mecanică excepțional de lungă, de 10 milioane de cicluri de comutare, permițând o utilizare intensivă pe termen lung. Butonul are dimensiuni compacte: 30 mm lățime, 30 mm înălțime și 37 mm adâncime. Este echipat cu un cap de control rotund standard, care oferă un aspect simplu și curat în mediile industriale. Capul butonului are o rezistență excelentă la mediul înconjurător, iar gama largă de temperaturi de funcționare (-40 °C până la +70 °C) îl face potrivit pentru utilizarea în condiții extreme. Produsul are multiple clase de protecție IP: IP66, IP67, IP69 conform IEC 60529 și IP69K conform ISO 20653, asigurând o rezistență excepțională la praf și apă. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a rezistenței produsului la diverse influențe ale mediului. Dispozitivul poate rezista la un jet de apă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce este deosebit de util în medii în care este necesară curățarea regulată cu presiune înaltă. Clasa de protecție mecanică IK03 oferă o protecție adecvată împotriva impactului. Produsul dispune, de asemenea, de protecție împotriva supratensiunii și este clasificat în clasa II conform IEC 60536. Ca parte a seriei Harmony XB5, butonul ZB5APA2 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Produsul are certificări CSA, DNV, BV, LROS și UL, asigurând utilizarea globală pe diverse piețe. Butonul are o rezistență excelentă la vibrații (5 gn, interval de frecvență 2-500 Hz conform IEC 60068-2-6) și rezistență remarcabilă la șocuri (30 gn pentru 18 ms și 50 gn pentru 11 ms accelerație semiondă sinusoidală conform IEC 60068-2-27). Aceste caracteristici fac ca capul butonului ZB5APA2 să fie ideal pentru mediile industriale în care echipamentele sunt supuse unor solicitări mecanice ridicate.
Schneider Electric Harmony XB5 - ZB5APA2 - buton din plastic, Ø22, retur, capac din cauciuc, negru date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton neiluminat
Denumire scurtă a produsului: ZB5
Compatibilitate: Nu este compatibil cu suporturile pentru etichete
Design și dimensiuni
Material placă frontală: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Funcționare: Revenire cu arc
Suprafață de control: Neagră, încastrată, nemarcată
Informații suplimentare: Cu capac transparent din cauciuc
Dimensiuni
Lățime totală: 30 mm
Înălțime totală: 30 mm
Adâncime totală: 37 mm
Parametri tehnici
Durată de viață mecanică: 10.000.000 de cicluri de comutare
Design: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Protecție IP: IP66, IP67, IP69 conform IEC 60529; IP69K conform ISO 20653
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la jeturi de apă de înaltă presiune: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Protecție IK: IK03 conform IEC 50102
Standarde și certificări
Conform cu următoarele standarde: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
