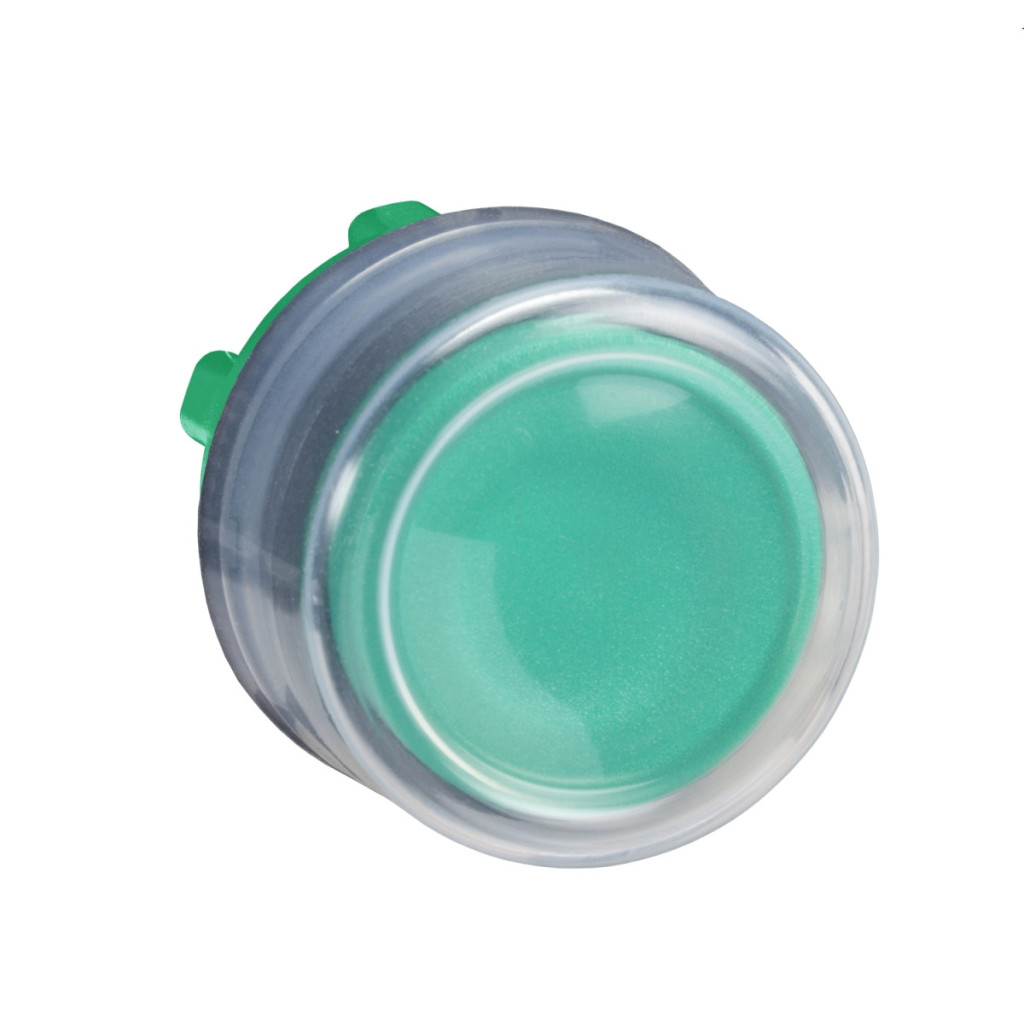

Capul butonului verde Schneider Electric Harmony XB5 ZB5APA3 este un element de control industrial de înaltă calitate, care reprezintă alegerea perfectă pentru diverse aplicații de automatizare și control. Acest cap buton verde, neiluminat, face parte integrantă din familiile de produse Harmony XB5 și XB4 și, datorită designului său compact și robust, este ideal pentru utilizarea într-o gamă largă de medii industriale. Capul butonului ZB5APA3 are un diametru standard de montare de 22 mm, ceea ce facilitează instalarea și îl face compatibil cu majoritatea aplicațiilor industriale standard. Produsul are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Butonul are un design încastrat, cu o suprafață verde curată, fără marcaje. Capul butonului este prevăzut cu un capac transparent din cauciuc care oferă protecție împotriva prafului și umezelii și crește durabilitatea produsului. Capul butonului Schneider Electric Harmony XB5 ZB5APA3 are parametri tehnici remarcabili. Produsul are o durată de viață mecanică extrem de ridicată, de 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Dimensiunile CAD ale butonului sunt: 30 mm lățime, 30 mm înălțime și 37 mm adâncime. Acesta servește ca element de bază al produsului, cu un cadru din plastic de culoare gri închis. ZB5APA3 nu este compatibil cu suporturile pentru etichete, ceea ce poate fi un aspect important în timpul proiectării. Produsul are clase de protecție remarcabile: este conform cu IP66, IP67, IP69 și IP69K, oferind o protecție excepțională împotriva prafului și a apei. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului robust al produsului. ZB5APA3 poate rezista, de asemenea, la efectele spălării cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Produsul are o clasificare de rezistență la impact mecanic IK03 și poate fi utilizat și depozitat într-un interval larg de temperaturi, de la -40 la +70 °C, oferind o flexibilitate excepțională pentru utilizarea în diverse condiții de mediu. Butonul Schneider Electric Harmony XB5 ZB5APA3 este conform cu numeroase standarde și reglementări internaționale, printre care: JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1, UL 508, IEC 60947-5-4 și JIS C8201-1. Produsul are diverse certificări, precum CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, care confirmă conformitatea sa cu cerințele de înaltă calitate și siguranță. Butonul are o rezistență excelentă la impact și funcționează fiabil chiar și sub o accelerație de semiondă de 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms). De asemenea, are o rezistență la vibrații de 5 g în gama de frecvențe 2-500 Hz, în conformitate cu standardul IEC 60068-2-6.
Schneider Electric Harmony XB5 - ZB5APA3 - buton din plastic, Ø22, retur, capac din cauciuc, verde date tehnice
Caracteristici produs
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap de buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: Nu este compatibil cu suportul pentru marcaj
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Vândut în cantități indivizibile: 1
Forma capului unității indicatoare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, încastrat, nemarcat
Informații suplimentare despre acționare: Capac transparent din cauciuc
Informații suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 37 mm
Durată de viață mecanică: 10.000.000 de cicluri
Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasă de protecție IK: IK03 conform IEC 50102
Standarde
JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, JIS C8201-1
Certificări de produs
CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la impact
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații
5 gn (f= 2…500 Hz) conform IEC 60068-2-6
