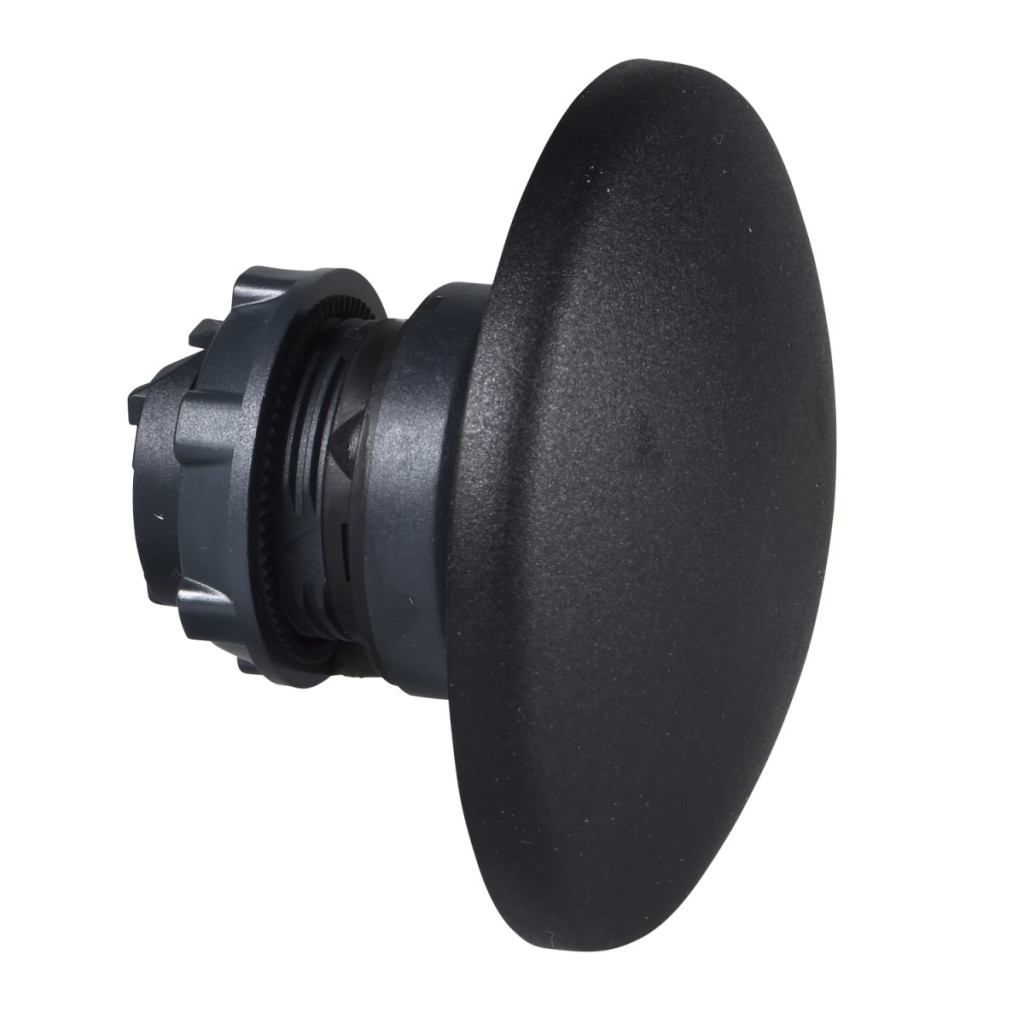

Butonul Schneider Electric Harmony XB5 seria ZB5AR216 oferă o soluție deosebit de fiabilă și durabilă pentru aplicații industriale. Acest buton negru, neiluminat, cu un diametru de 60 mm, poate fi instalat într-o deschidere standard de 22 mm, ceea ce îl face universal aplicabil în majoritatea dulapurilor industriale și panourilor de control. Datorită mecanismului său de revenire (arc), modelul ZB5AR216 revine automat la poziția inițială după ce a fost apăsat. Această caracteristică este deosebit de utilă în aplicații în care este necesară o acționare momentană, cum ar fi funcțiile de pornire, oprire sau oprire de urgență. Capul produsului este încorporat într-o carcasă din plastic de culoare gri închis, iar capul tip ciupercă este negru, fără marcaje, ceea ce facilitează etichetarea în funcție de necesități. Este un element de bază care se potrivește seriei Harmony XB5 și poate fi extins cu diferite blocuri de contact pentru a se adapta cerințelor specifice ale aplicației. Produsul oferă o durabilitate mecanică remarcabilă, rezistând la până la 5.000.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Designul semisferic al capului ZB5AR216 permite o manipulare ergonomică. Butonul oferă un nivel ridicat de protecție împotriva influențelor mediului: are clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529 și este clasificat NEMA 13 și NEMA 4X. Acest lucru permite utilizarea sa în condiții dificile, cum ar fi în prezența prafului, umezelii sau jeturilor de apă de înaltă presiune – poate rezista la jeturi de apă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. ZB5AR216 poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în medii extreme. Clasa de rezistență la impact IK03 oferă protecție suplimentară împotriva impactului mecanic. Produsul are o rezistență excepțională la vibrații și șocuri: oferă o rezistență la vibrații de 5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6, în timp ce conform IEC 60068-2-27, garantează o rezistență la șocuri de 30 gn (durată de 18 ms) sau rezistență la șocuri cu accelerație semisinusoidală de 50 gn (durată de 11 ms) conform IEC 60068-2-27. Butonul Schneider Electric ZB5AR216 este conform cu numeroase standarde și reglementări internaționale, inclusiv: UL 508, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1 și JIS C8201-1. De asemenea, are certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care atestă calitatea și fiabilitatea ridicate ale produsului la nivel internațional.
Schneider Electric Harmony XB5 - ZB5AR216 - date tehnice cap buton apăsat din plastic
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22 mm
Formă cap unitate de semnalizare: Semisferică
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Cap ciupercă negru, Ø 60 mm, nemarcat
Aspectul dispozitivului: Element de bază
Caracteristici suplimentare
Lățime totală CAD: 60 mm
Înălțime totală CAD: 60 mm
Adâncime totală CAD: 45 mm
Durată de viață mecanică: 5.000.000 de cicluri
Denumirea stației: XALD 1 întrerupător
Cod compoziție electrică: C11 pentru max. 3 contacte, montate frontal folosind blocuri individuale; C15 max. 1 contact, utilizând blocuri simple, montare frontală; SF1 max. 3 contacte, utilizând blocuri simple, montare frontală; SR1 max. 3 contacte, utilizând blocuri simple, montare posterioară; C3 max. 6 contacte, utilizând blocuri simple, montare frontală; C4 max. 6 contacte, montare frontală folosind blocuri simple și duble. Cod de compatibilitate: ZB5. Caracteristici de mediu. Grad de protecție: TH. Temperatură ambiantă de depozitare: -40...70 °C. Temperatură ambiantă de funcționare: -40...70 °C. -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
