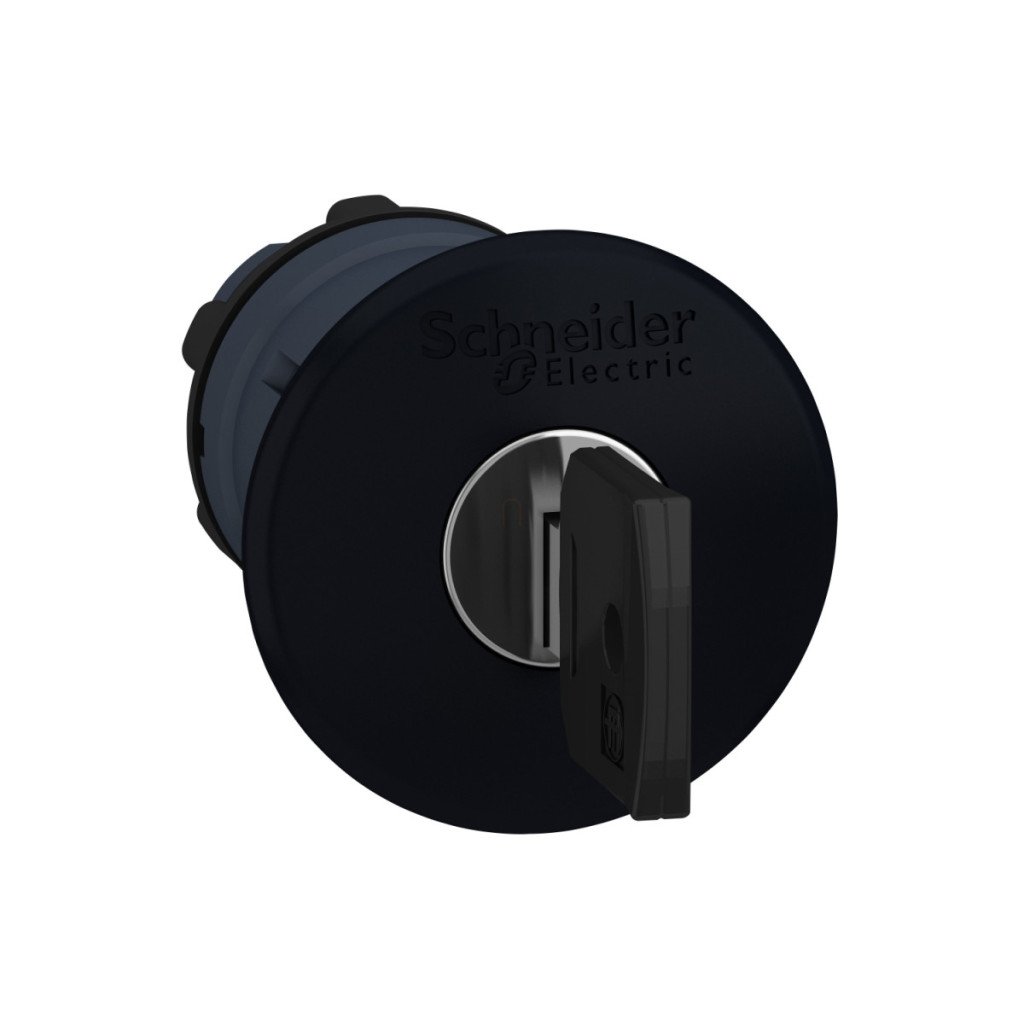

Capul butonului din plastic Schneider Electric Harmony XB5 seria ZB5AS12 este o componentă extrem de durabilă și fiabilă pentru tehnologia de control. Fabricat din plastic gri închis, acest cap buton neiluminat este alegerea perfectă pentru mediile industriale în care sunt necesare elemente de control robuste și ușor de recunoscut. Una dintre cele mai importante caracteristici ale modelului ZB5AS12 este designul capului butonului negru cu diametrul de 40 mm și suprafața nemarcată. Produsul este fabricat cu un diametru standard de instalare de 22 mm, ceea ce îl face compatibil cu cele mai comune sisteme industriale. Butonul este de tip eliberare cu cheie și poate fi acționat cu o cheie 455 - cheia poate fi scoasă în poziția de mijloc. Această caracteristică oferă o securitate excelentă în situațiile în care este important să se împiedice persoanele neautorizate să acționeze sau să reseteze elementul de control. Din punct de vedere tehnic, ZB5AS12 are caracteristici remarcabile. Durata sa de viață mecanică este de 500.000 de cicluri, ceea ce garantează o funcționare fiabilă chiar și în cazul unei utilizări intensive pe termen lung. Produsul are mai multe clase de protecție diferite: IP66, IP67, IP69 și IP69K conform IEC 60529, precum și protecție NEMA 13 și NEMA 4X. Aceste niveluri ridicate de protecție permit utilizarea butonului în medii în care poate apărea praf, umezeală sau chiar spălare cu presiune ridicată - produsul poate rezista la o presiune de 7.000.000 Pa și la apă la 55 °C de la o distanță de 0,1 metri. Clasa de rezistență la impact IK03 oferă protecție suplimentară împotriva impactului mecanic. ZB5AS12 este recomandat în special pentru aplicații industriale în care opririle mașinilor sunt frecvente sau protecția împotriva manipulării neautorizate este importantă. Poate fi utilizat pentru stații cu întrerupătoare XALD1 și XALK1. Intervalul larg de temperatură de funcționare (-40...+70 °C) permite utilizarea sa în condiții de mediu extreme. Produsul este conform cu diverse standarde (JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1) și numeroase certificări (CSA, DNV, BV, LROS, UL). Componenta poate fi utilizată cu diverse configurații electrice: codurile C11, C15, SF1, SR1 pentru aplicații cu <3 contacte și codurile C7, C8, C10 pentru aplicații cu <4 contacte, utilizând blocuri simple și duble în montare frontală sau posterioară. Produsul are o rezistență la vibrații de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) cu accelerație semisinusoidală conform IEC 60068-2-27. Dimensiuni: 40 mm lățime, 40 mm înălțime, 79 mm adâncime, permițând un design compact.
Schneider Electric Harmony XB5 - ZB5AS12 - date tehnice cap buton apăsat din plastic
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton apăsat neiluminat
Denumire scurtă a produsului: ZB5
Material panou frontal: plastic gri închis
Tip cap: standard
Diametru de montare: 22 mm
Cantitate minimă comandată: 1
Formă cap unitate indicator: Rotundă
Tip de funcționare: Blocare
Resetare: Eliberare cu cheie
Profil operator: Cap ciupercă negru Ø 40 mm, fără marcaj
Tip cheie: Cheie 455
Poziție extragere cheie: Centru
Caracteristică dispozitiv: Element de bază
Dimensiuni și caracteristici mecanice
Lățime conform CAD: 40 mm
Înălțime CAD: 40 mm
Adâncime CAD: 79 mm
Durată de viață mecanică: 500.000 de cicluri
Denumire stație: XALD 1 decupaj, XALK 1 cut-out
Caracteristici electrice
Cod asamblare electrică: C11 - <3 contacte utilizând blocuri individuale pentru montare frontală
C15 - <1 contact utilizând blocuri individuale pentru montare frontală
SF1 - <3 contacte utilizând blocuri individuale pentru montare frontală
SR1 - <3 contacte utilizând blocuri individuale pentru montare posterioară
C7 - <4 contacte utilizând blocuri simple pentru montare frontală
C8 - Pentru <4 contacte utilizând blocuri simple și duble pentru montare frontală
C10 - Pentru <4 contacte utilizând blocuri simple și duble pentru montare frontală
Cod de compatibilitate: ZB5
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
