Gama de produse Schneider Electric Harmony XB5 Butonul tip ciupercă ZB5AS42 este o alegere excelentă pentru sistemele de control industrial, mașini și echipamente în care funcționarea fiabilă și durabilitatea sunt cerințe esențiale. Acest buton negru, cu diametrul de 30 mm și cap în formă de ciupercă, este o componentă de bază a gamei de produse Harmony XB5, cu un design standard care se potrivește perfect în panourile de control cu un diametru de montare de 22 mm. O caracteristică distinctivă a butonului ZB5AS42 este mecanismul său de blocare, care rămâne apăsat după activare și poate fi eliberat numai prin rotire. Această caracteristică este deosebit de utilă în aplicații de siguranță, sisteme de oprire de urgență sau situații în care funcționarea continuă trebuie indicată vizual. Capul negru, nemarcat, încadrat într-un cadru din plastic gri închis, nu numai că arată bine, dar garantează și o durabilitate excelentă în medii industriale. Produsul are o durată de viață mecanică remarcabilă, rezistând la până la 500.000 de cicluri de comutare, ceea ce permite o funcționare fiabilă pe termen lung. Capul butonului ZB5AS42 are un nivel remarcabil de protecție: este conform cu clasele IP66, IP67, IP69 și IP69K conform IEC 60529. Aceasta înseamnă că este complet rezistent la praf și oferă, de asemenea, protecție împotriva jeturilor de apă și spălării cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). În plus, produsul este conform cu clasele de protecție NEMA 13 și NEMA 4X. Clasa de rezistență la impact IK03 sporește și mai mult durabilitatea produsului. Capul butonului poate fi utilizat într-un interval larg de temperaturi (-40...+70 °C), asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Rezistența la vibrații a produsului (5 gn, f= 2...500 Hz) și rezistența la impact (30 gn până la 18 ms sau 50 gn până la 11 ms) sunt, de asemenea, demne de menționat, sporind și mai mult gama sa de aplicații. Capul butonului ZB5AS42 poate fi combinat în mod flexibil cu diferite blocuri de contact, permițând o varietate de configurații electrice. Acesta acceptă C7, C8, C10, C11, C15, SF1 și SR1, permițând utilizarea a până la 4 contacte cu blocuri simple sau duble, cu montare frontală sau posterioară. Produsul este compatibil cu stațiile de decuplare XALD 1...5 și XALK 2...5, precum și cu sistemele codificate ZB5. Dimensiunile CAD ale capului butonului sunt de 30 mm lățime, 30 mm înălțime și 57 mm adâncime, asigurând un design compact. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1, și este, de asemenea, certificat CSA, DNV, BV, LROS (Lloyds register of shipping) și UL.

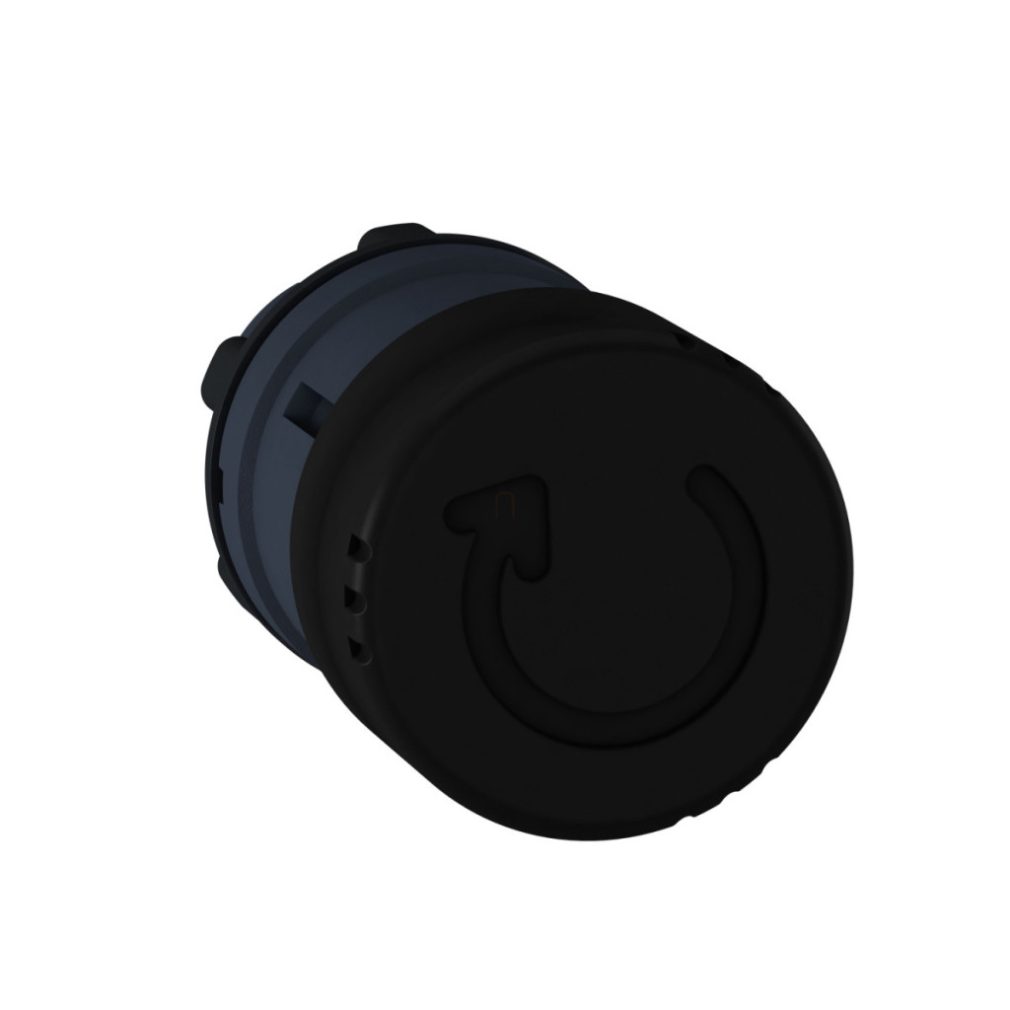

Schneider Electric Harmony XB5 - ZB5AS42 - cap de buton din plastic, Ø22, retur, cap de buton Ø30, eliberare prin rotație, negru date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Tipul capului: Standard
Diametru de montare: 22 mm
Divizibilitate comercială: 1
Forma capului unității de semnalizare: Rotundă
Tip acționare: Cu blocare
Resetare: Rotire pentru eliberare
Profil actuator: Ciupercă neagră Ø 30 mm, nemarcată
Afișaj dispozitiv: Element de bază
Informații suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 57 mm
Durată de viață mecanică: 500.000 de cicluri
Denumire stație: XALD 1...5 decupaje, XALK 2...5 întrerupătoare
Cod compoziție electrică: C11 <3 contacte utilizând blocuri simple în montare frontală
C15 <1 contact utilizând blocuri simple în montare frontală
SF1 <3 contacte utilizând blocuri simple în montare frontală
SR1 <3 contacte utilizând blocuri simple în montare posterioară
C7 <4 contacte utilizând blocuri simple în montare frontală
C8 <4 contacte utilizând blocuri simple și duble în montare frontală
C10 <4 contacte utilizând blocuri simple și duble în montare frontală
Cod de compatibilitate: ZB5
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde: UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
