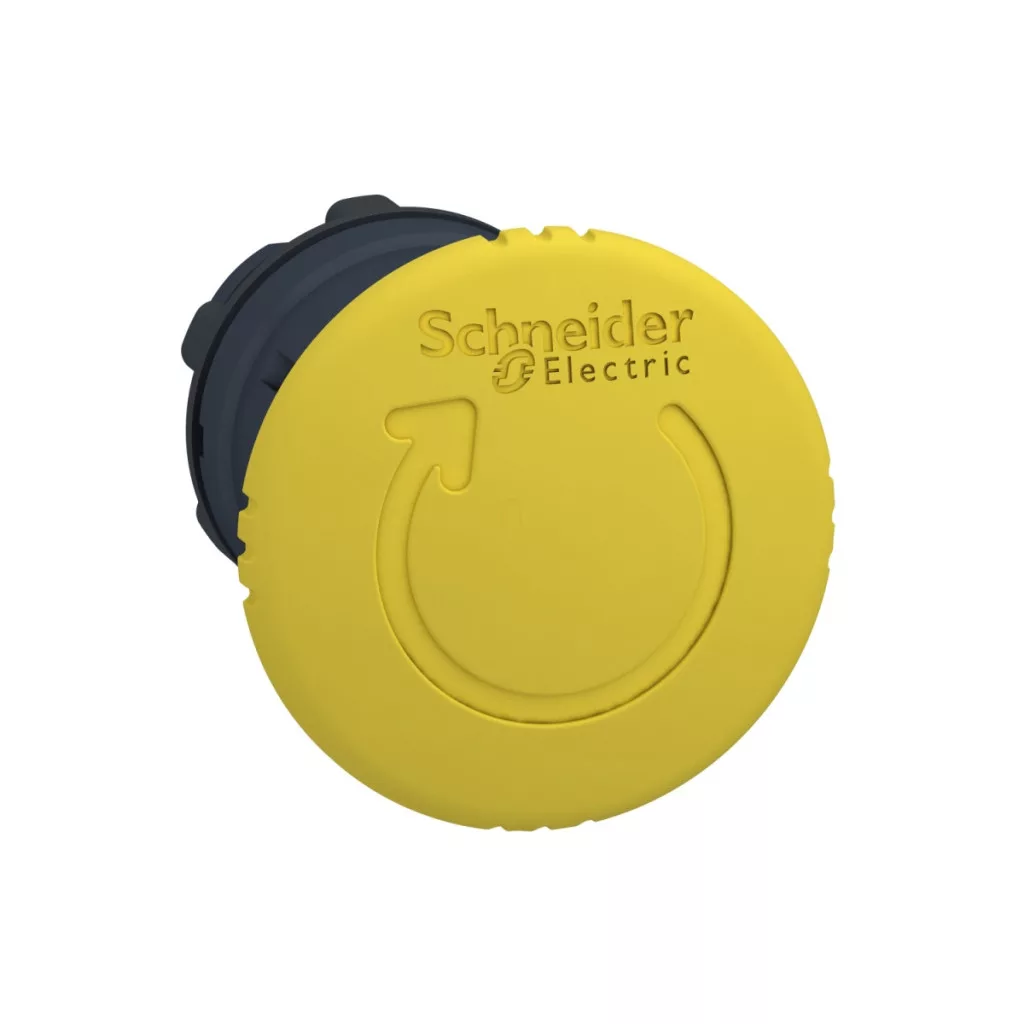

Butonul cu cap de ciupercă ZB5AS55 din seria Harmony XB5 de la Schneider Electric reprezintă combinația perfectă între fiabilitate și funcționalitate pentru aplicații în medii industriale. Acest buton cu cap de ciupercă, de culoare galbenă, din plastic, cu diametrul de 40 mm, face parte din gama de produse Harmony XB5, recunoscută la nivel mondial pe piața elementelor de control industriale. Capul butonului cu cap de ciupercă ZB5AS55 este o unitate de cap pentru un buton neiluminat, care se potrivește într-o gaură de montare standard de 22 mm. Din punct de vedere al modului de funcționare, este de tip cu blocare (latching), ceea ce înseamnă că, atunci când este apăsat, butonul rămâne în poziția apăsată și poate fi eliberat doar prin rotire (turn to release). Această funcție este deosebit de utilă în aplicațiile în care este necesară o indicare clară a stării activate sau în care trebuie evitată oprirea accidentală. Culoarea galbenă indică de obicei o funcție de avertizare sau de precauție în mediul industrial, astfel încât acest buton poate fi ideal pentru aplicații de siguranță sau pentru pornirea proceselor critice. Parametrii tehnici ai produsului sunt remarcabili: butonul cu fața din plastic gri închis și capul de buton galben nemarcat cu diametrul de 40 mm este extrem de durabil, garantând 500 000 de cicluri de comutare. Elementul de comandă are gradul de protecție IP66, IP67, IP69 și IP69K conform standardului IEC 60529, ceea ce înseamnă că este complet protejat împotriva prafului și a jeturilor de apă, precum și rezistent la spălarea cu presiune ridicată (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasificările NEMA 13 și NEMA 4X consolidează și mai mult fiabilitatea produsului în diverse condiții de mediu. Rezistența la șocuri mecanice de gradul IK03 (conform IEC 50102) asigură o protecție adecvată împotriva impacturilor mecanice. Capul butonului ZB5AS55 este compatibil cu diverse configurații electrice, cum ar fi codurile C7, C8, C10, C11, C15, SF1 și SR1, care permit diverse configurații de comutare. Produsul are o gamă largă de temperaturi de funcționare (-40...+70 °C), ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Rezistența la vibrații a butonului este de 5 gn (f = 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația de jumătate de amplitudine, conform IEC 60068-2-27, ceea ce asigură funcționarea corespunzătoare chiar și în medii industriale cu vibrații puternice. Produsul este conform cu numeroase standarde internaționale, printre care UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, și deține certificate de listare CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL.
Schneider Electric Harmony XB5 - ZB5AS55 - cap de buton din plastic, Ø22, cu revenire, cap de buton Ø40, cu eliberare prin rotire, galben - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB5
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Materialul panoului frontal: Plastic gri închis
Tipul capului: Standard
Diametru de montare: 22 mm
Cantitate de vânzare: 1
Forma capului elementului de semnalizare: Rotund
Tipul acționării: Cu blocare (latching)
Resetare: Se eliberează prin rotire
Profilul acționării: Cap de buton galben Ø 40 mm, fără marcaj
Aspectul dispozitivului: Element de bază
Dimensiuni
Lățime totală CAD: 40 mm
Înălțime totală CAD: 40 mm
Adâncime totală CAD: 57 mm
Caracteristici mecanice
Durată de viață mecanică: 500000 de cicluri
Denumirea seriei: XALD 1 decupaj, XALK 1 decupaj
Caracteristici electrice
Cod configurație electrică: C11 pentru max. 3 contacte cu blocuri individuale în montare frontală, C15 pentru max. 1 contact cu blocuri individuale în montare frontală, SF1 pentru max. 3 contacte cu blocuri individuale în montare frontală, SR1 pentru max. 3 contacte cu blocuri simple în montare posterioară, C7 pentru max. 4 contacte cu blocuri simple în montare frontală, C8 pentru max. 4 contacte cu blocuri simple și duble în montare frontală, C10 pentru max. 4 contacte cu blocuri simple și duble în montare frontală
Cod de compatibilitate: ZB5
Caracteristici de mediu
Tratament de protecție: TH
Temperatura de depozitare: -40...70 °C
Temperatura de funcționare: -40...70 °C
Categoria de supratensiune: clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificate
Standarde: UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație de jumătate de amplitudine conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație de jumătate de amplitudine conform IEC 60068-2-27
