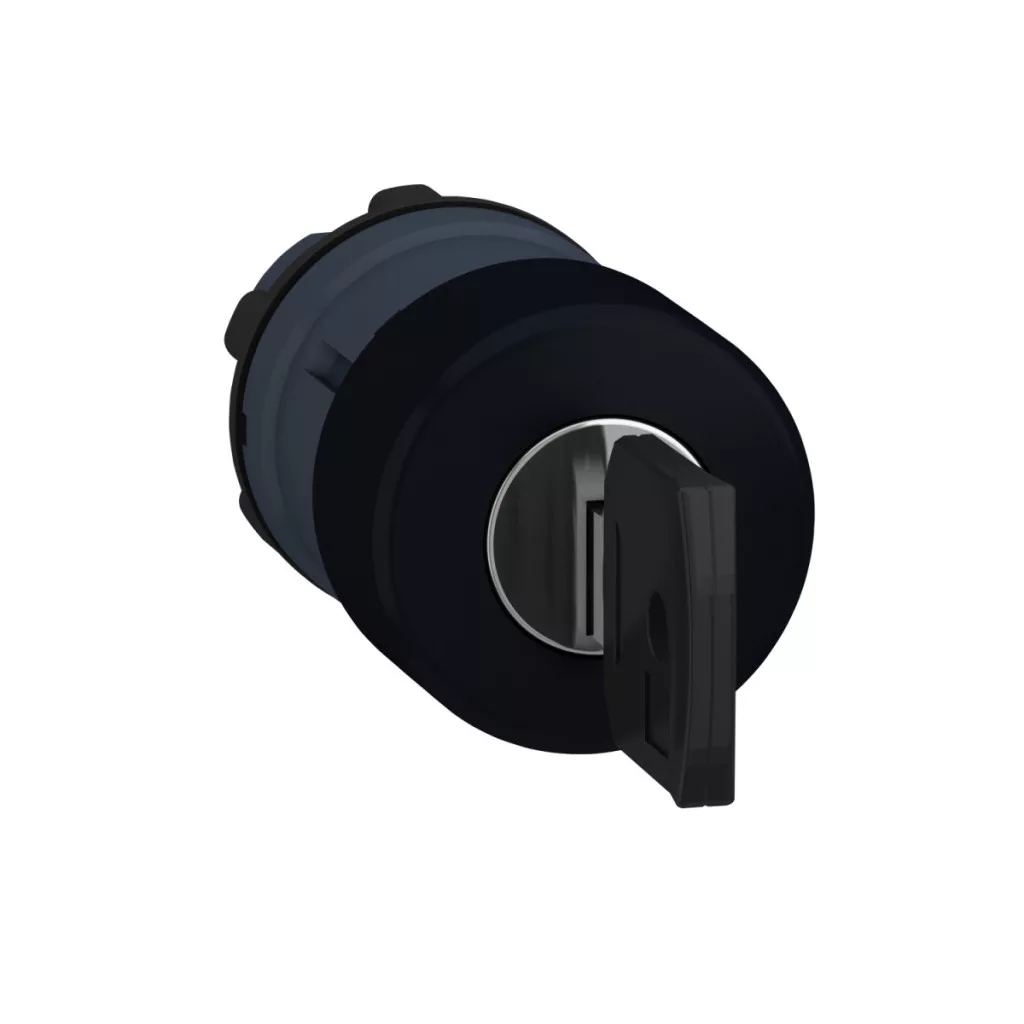

Familia de produse Schneider Electric Harmony XB5, tip ZB5AS72, cu buton neiluminat, este un element de control industrial versatil, care asigură o funcționare fiabilă într-o gamă largă de aplicații. Acest buton negru reprezintă o calitate și durabilitate excepționale, care sunt marca comercială a produselor Schneider Electric pe piața globală. Capul butonului ZB5AS72 are un cap negru în formă de ciupercă cu diametrul de 30 mm și un design ergonomic, fiind ușor de găsit și de utilizat în situații de urgență. O caracteristică specială a acestui produs este sistemul de eliberare a cheii, care poate fi acționat cu o cheie 455 și poate fi eliberat din poziția centrală. Această caracteristică îl face ideal pentru aplicații de securitate în care este important ca numai personalul autorizat să poată reseta sistemul după activarea butonului. Butonul are un design standard al capului și un cadru din plastic gri închis care se integrează armonios în mediile industriale. Modelul ZB5AS72 are un orificiu de montare de 22 mm, care respectă standardele internaționale, fiind ușor de integrat în majoritatea panourilor de control. Produsul se bucură de o rezistență excepțională la mediul înconjurător, demonstrată de clasele de protecție IP66, IP67, Clasele de protecție IP69 și IP69K asigură o rezistență completă la praf și diferite niveluri de rezistență la apă, inclusiv protecție împotriva spălării cu presiune înaltă (7000000 Pa la 55 °C). Clasele NEMA 13 și NEMA 4X consolidează și mai mult rezistența produsului în mediile industriale. Clasa IK03 garantează protecția împotriva impactului mecanic. Din punct de vedere tehnic, ZB5AS72 are specificații impresionante. Intervalul său de temperatură de funcționare este între -40 °C și +70 °C, ceea ce oferă o flexibilitate excepțională în diferite condiții de mediu. Durata sa de viață mecanică este de 500.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul este compatibil cu diverse configurații electrice, inclusiv codurile C7, C8, C10, C11, C15, SF1 și SR1, care permit diferite aranjamente de contact pentru montarea frontală sau posterioară. Produsul este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, și are certificări CSA, DNV, BV, LROS și UL. Acesta prezintă o rezistență excelentă la vibrații (5 gn, interval de frecvență 2-500 Hz) și la șocuri (30 gn până la 18 ms sau 50 gn până la 11 ms), asigurând o funcționare stabilă chiar și în cele mai dure medii industriale. Capul butonului Schneider Electric ZB5AS72 este alegerea ideală pentru panouri de control industriale, mașini și sisteme de control al echipamentelor, unde fiabilitatea și durabilitatea sunt cerințe esențiale.
Schneider Electric Harmony XB5 - ZB5AS72 - date tehnice cap buton apăsat din plastic
Caracteristici produs
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB5
Material cadru: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22 mm
Cantitate de vânzare: 1
Forma capului unității de transmisie: Rotundă
Tip acționare: Blocare
Resetare: Eliberare cu cheie
Profil acționare: Cap negru în formă de ciupercă Ø 30 mm, fără marcaj
Tip cheie: Cheie 455
Poziție extragere cheie: Centru
Tip dispozitiv: Element de bază
Date tehnice
Lățime CAD: 30 mm
Înălțime CAD: 30 mm
Adâncime CAD: 79 mm
Durată de viață mecanică: 500.000 de cicluri
Denumirea stației: XALD 1...5 decuplări, XALK 2...5 întrerupătoare
Cod de asamblare electrică:
C11 - max. 3 contacte pentru montare frontală folosind blocuri individuale
C15 - max. 1 contact pentru montare frontală folosind blocuri individuale
SF1 - max. 3 contacte pentru montare frontală utilizând blocuri individuale
SR1 - max. 3 contacte pentru montare posterioară utilizând blocuri individuale
C7 - max. 4 contacte pentru montare frontală utilizând blocuri individuale
C8 - max. 4 contacte pentru montare frontală utilizând blocuri simple și duble
C10 - max. 4 contacte pentru montare frontală utilizând blocuri simple și duble
Cod de compatibilitate: ZB5
Caracteristici de mediu
Grad de protecție: TH
Intervalul temperaturii ambientale în timpul funcționării: -40...70 °C
Intervalul temperaturii ambientale în timpul depozitării: -40...70 °C
Categorie de supratensiune: Clasa II, conformă cu IEC 60536
Grad de protecție IP: IP66 (conform cu IEC 60529), IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde: JIS C8201-5-1, UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări ale produsului: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform cu IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, conform cu IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală, conform cu IEC 60068-2-27
