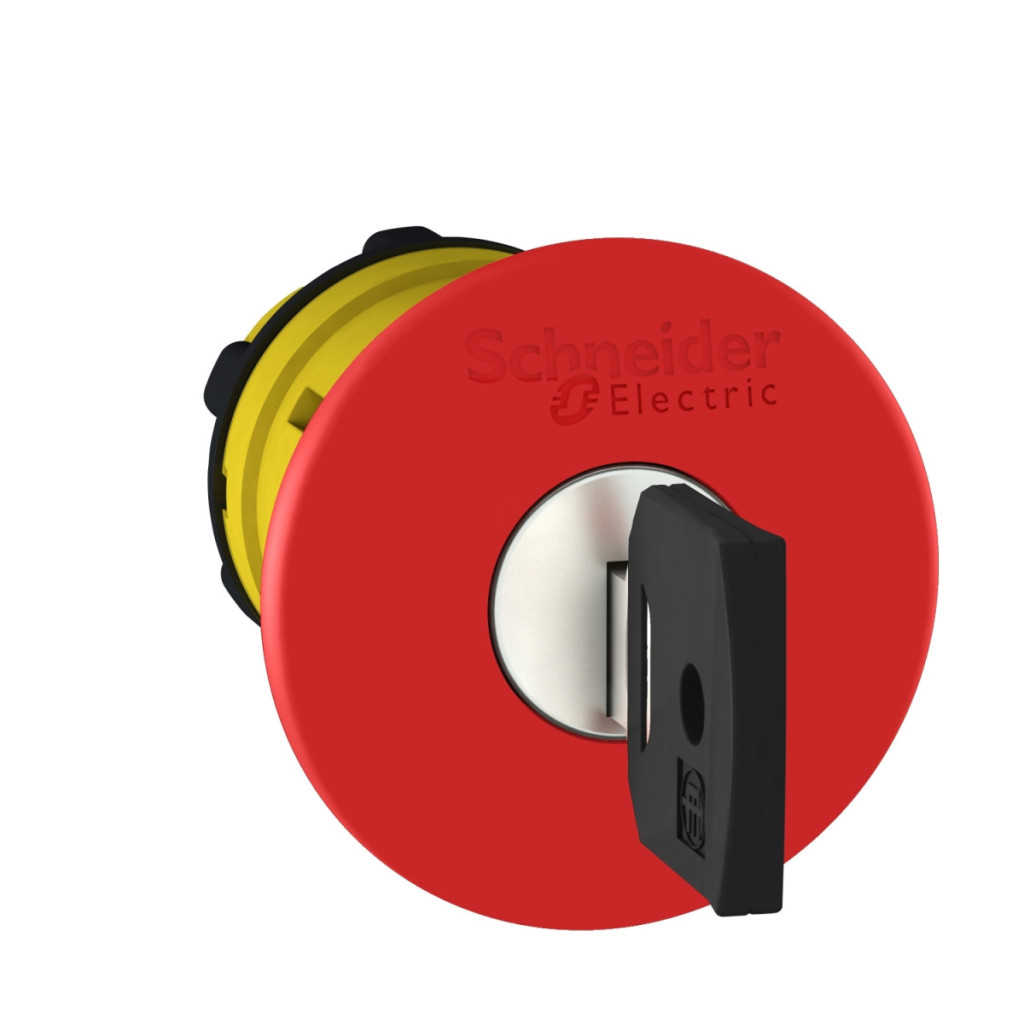

Capul butonului de oprire de urgență Schneider Electric Harmony XB5 seria ZB5AS94410 este un dispozitiv profesional de control industrial care poate fi utilizat în aplicații critice din punct de vedere al siguranței. Acest produs este conceput pentru oprirea rapidă și fiabilă a mașinilor, echipamentelor și sistemelor industriale în situații de urgență, îndeplinind cele mai stricte cerințe și standarde de siguranță. ZB5AS94410 are un buton roșu cu diametrul de 40 mm, care se potrivește într-o gaură de 22 mm din panou. O caracteristică specială a acestui produs este combinația dintre acțiunea de declanșare și blocarea mecanică, precum și eliberarea cu o cheie 458A. Acest lucru garantează că numai persoanele autorizate pot reseta butonul de oprire de urgență, sporind astfel siguranța sistemului. Poziția de returnare a cheii este situată în centru, asigurând o funcționare clară pentru operator. Capul butonului are un cadru din plastic gri închis, care asigură o funcționare durabilă și fiabilă chiar și în cele mai exigente medii industriale. ZB5AS94410 are un design extrem de robust, dovadă fiind durata de viață mecanică de 300.000 de cicluri. Această fiabilitate este esențială pentru echipamentele de siguranță, în special pentru cele care trebuie utilizate în situații de urgență. Produsul are un grad de protecție IP excepțional de ridicat: nivelurile de protecție IP66, IP67, IP69 și IP69K asigură protecție împotriva prafului și a apei chiar și în cele mai dure condiții. De asemenea, are clasele NEMA 13 și NEMA 4X și poate rezista la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Clasa IK03 indică rezistența la impactul mecanic. Toate acestea asigură funcționarea fiabilă a butonului de oprire de urgență ZB5AS94410 chiar și în cele mai exigente medii industriale. Produsul poate fi utilizat într-un interval de temperatură extrem de larg, de la -40 °C la +70 °C, ceea ce permite utilizarea sa chiar și în cele mai extreme condiții de mediu. Este compatibil cu dispozitivele din seria ZB5 de la Schneider Electric și poate fi utilizat într-o varietate de configurații electrice: coduri C7, C8, C11, C15, SF1, SR1 și C10, care permit diferite configurații de contact. Această versatilitate asigură că ZB5AS94410 poate fi integrat în aproape orice sistem de control, indiferent dacă este vorba de un design cu contact simplu, dublu, triplu sau cvadruplu, cu soluții de montare frontală sau posterioară. Produsul este conform cu numeroase standarde internaționale, precum IEC 60947-5-5, ISO 13850, IEC 60204-1 și UL 508, sporind și mai mult aplicabilitatea sa în proiecte globale. Certificările CSA, DNV, BV, LROS și UL atestă calitatea și fiabilitatea produsului.
Schneider Electric Harmony XB5 - ZB5AS94410 - date tehnice privind butonul de oprire de urgență din plastic
Informații de bază despre produs
Familia de produse: Harmony XB5
Tipul produsului: Buton de oprire de urgență
Scopul produsului: Buton de oprire de urgență
Denumire scurtă a produsului: ZB5
Material cadru: plastic gri închis
Tip cap: standard
Diametru de montare: 22 mm
Caracteristici tehnice
Formă cap unitate de semnalizare: Rotundă
Tip de acționare: Acționare prin apăsare și blocare mecanică
Resetare: Eliberare cu cheie
Profil de funcționare: Cap ciupercă roșu Ø 40 mm, fără marcaj
Tip cheie: Cheie 458A
Poziție de returnare cheie: Centru
Prezentare dispozitiv: Element de bază
Date suplimentare
Lățime totală CAD: 40 mm
Înălțime totală CAD: 40 mm
Adâncime totală CAD: 79 mm
Durată de viață mecanică: 300.000 de cicluri
Denumirea stației: XALD 1 decupaj, XALK 1 decupaj
Date electrice
Cod de asamblare electrică: C7 <4 contacte utilizând blocuri simple în montare frontală
C8 <4 contacte utilizând blocuri simple și duble în montare frontală
C11 <3 contacte utilizând blocuri simple în montare frontală
C15 <1 contact utilizând blocuri simple în montare frontală
SF1 <3 contacte utilizând blocuri simple în montare frontală
SR1 <3 contacte utilizând blocuri simple în montare posterioară
C10 <4 contacte utilizând blocuri simple și duble în montare frontală
Date privind mediul
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Categorie de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60204-1, UL 508, IEC 60947-5-5, GB 14048.5, IEC 60947-5-1, ISO 13850, IEC 60364-5-53, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
