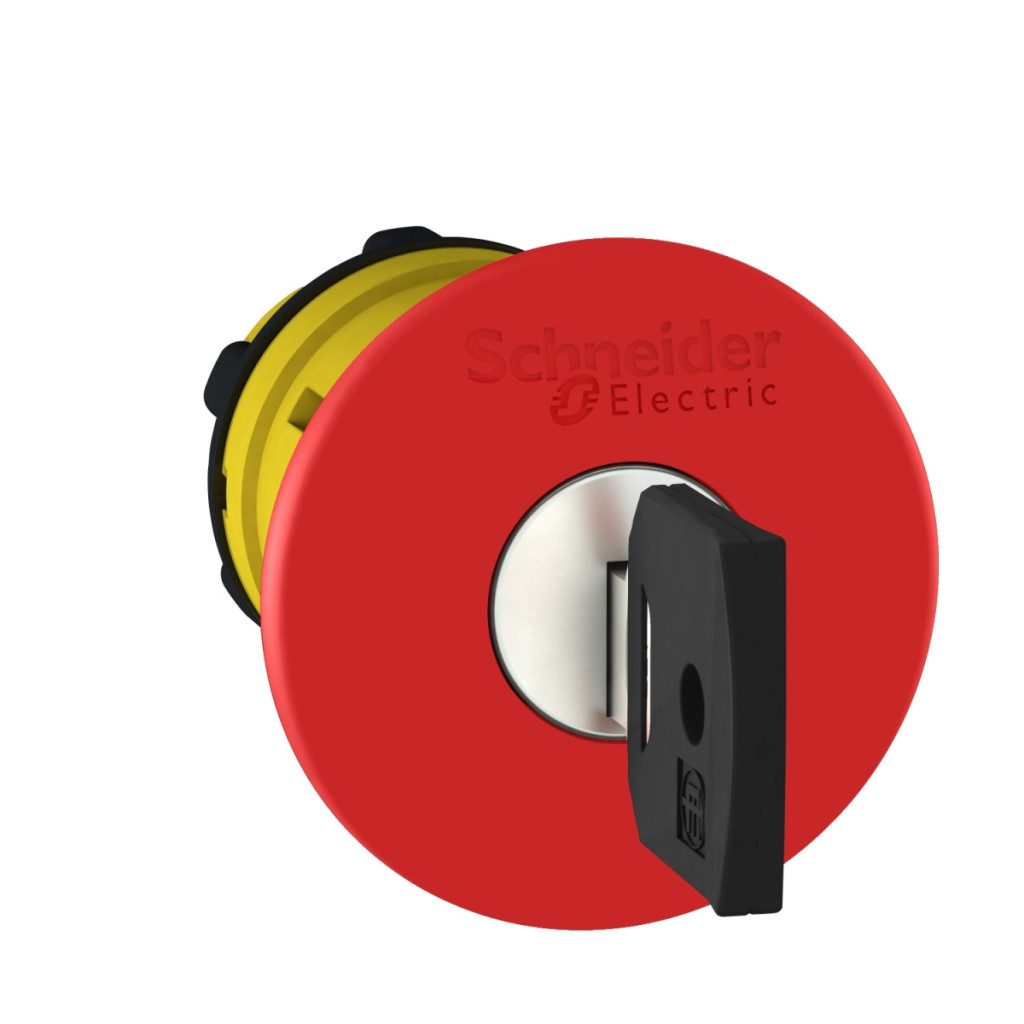

Schneider Electric ZB5AS94412 este un buton profesional de oprire de urgență care face parte din populara familie de produse Harmony XB5. Acest buton roșu de oprire de urgență are un diametru de montare de 22 mm și îndeplinește funcții de oprire de siguranță în medii industriale. O caracteristică remarcabilă a unității de oprire de urgență este mecanismul de eliberare a cheii 421E, care împiedică resetarea neautorizată. Capul butonului de oprire de urgență ZB5AS94412 are un cap roșu în formă de ciupercă cu diametrul standard de 40 mm, care este ușor de recunoscut datorită formei sale distinctive și permite o intervenție rapidă în caz de urgență. Produsul funcționează prin presiune și blocare mecanică, ceea ce asigură că butonul rămâne apăsat până când este eliberat cu cheia. În funcție de cerințele specifice ale aplicației, la capul butonului pot fi conectate diverse configurații de blocuri de contacte electrice. Din punct de vedere tehnic, ZB5AS94412 se remarcă prin durabilitate excepțională, cu o durată de viață mecanică de 300.000 de cicluri de comutare. Dispozitivul are un cadru din plastic de culoare gri închis și un design standard al capului. Dimensiunile produsului sunt definite cu precizie: conform CAD, lățimea și înălțimea totală sunt de 40 mm, iar adâncimea este de 79 mm. Capul butonului este compatibil cu cutiile de montare cu un singur orificiu XALD și XALK și poate fi utilizat cu o serie de configurații de ansamblu electric, cum ar fi versiunile marcate cu codurile C7, C8, C10, C11, C15, SF1 și SR1. Capul butonului de oprire de urgență ZB5AS94412 are proprietăți excelente de mediu. Are mai multe clase de protecție IP: IP66, IP67, IP69 și IP69K conform IEC 60529, care oferă o protecție excepțională împotriva pătrunderii prafului și a apei în diverse condiții. Clasele sale de protecție NEMA sunt NEMA 13 și NEMA 4X, ceea ce indică faptul că dispozitivul este rezistent la ulei, lichid de răcire, praf și apă. Unitatea poate rezista la spălarea cu presiune înaltă de până la 7.000.000 Pa, cu apă la 55 °C, de la o distanță de 0,1 m. Rezistența sa la impact este IK03 conform IEC 50102. ZB5AS94412 funcționează fiabil chiar și în condiții de temperatură extremă, cu un interval de temperatură de depozitare și funcționare de la -40 la +70 °C. De asemenea, are valori ridicate de rezistență la vibrații și impact: rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 și rezistență la impact de 30 gn și 50 gn pentru accelerații de durate diferite conform IEC 60068-2-27. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, ISO 13850 și IEC 60204-1, și are certificări CSA, DNV, BV, LROS și UL.
Schneider Electric Harmony XB5 - ZB5AS94412 - date tehnice privind capul butonului de oprire de urgență din plastic
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton de oprire de urgență
Scopul produsului: Buton de oprire de urgență
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22 mm
Cantitate minimă de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tip acționare: Acționare prin eliberare și blocare mecanică
Resetare: Eliberare cu cheie
Profil de funcționare: Cap ciupercă roșu Ø 40 mm, fără marcaj
Tip cheie: Cheie 421E
Poziție de scoatere a cheii: Centru
Aspect dispozitiv: Element de bază
Informații suplimentare
Lățime totală conform CAD: 40 mm
Înălțime totală conform CAD: 40 mm
Adâncime totală conform CAD: 79 mm
Greutate netă: 0,071 kg
Durată de viață mecanică: 300.000 de cicluri Denumirea stației: XALD 1 întrerupător, XALK 1 întrerupător Cod asamblare electrică: C7 <4 contacte cu blocuri individuale cu fixare frontală, C8 <4 contacte cu blocuri individuale și duble cu fixare frontală, C11 <3 contacte utilizând blocuri simple cu montare frontală, C15 <1 contact utilizând blocuri simple cu montare frontală, SF1 <3 contacte utilizând blocuri simple cu montare frontală, SR1 <3 contacte utilizând blocuri simple cu montare posterioară, C10 <4 contacte utilizând blocuri simple și duble cu montare frontală
Cod de compatibilitate: ZB5
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II în conformitate cu IEC 60536
Grad de protecție IP: IP66 în conformitate cu IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 în conformitate cu IEC 50102
Standarde: IEC 60947-5-1, GB 14048.5, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-5, JIS C8201-5-1, ISO 13850, IEC 60204-1, IEC 60364-5-53, UL 508, IEC 60947-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală în conformitate cu IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală în conformitate cu IEC 60068-2-27
