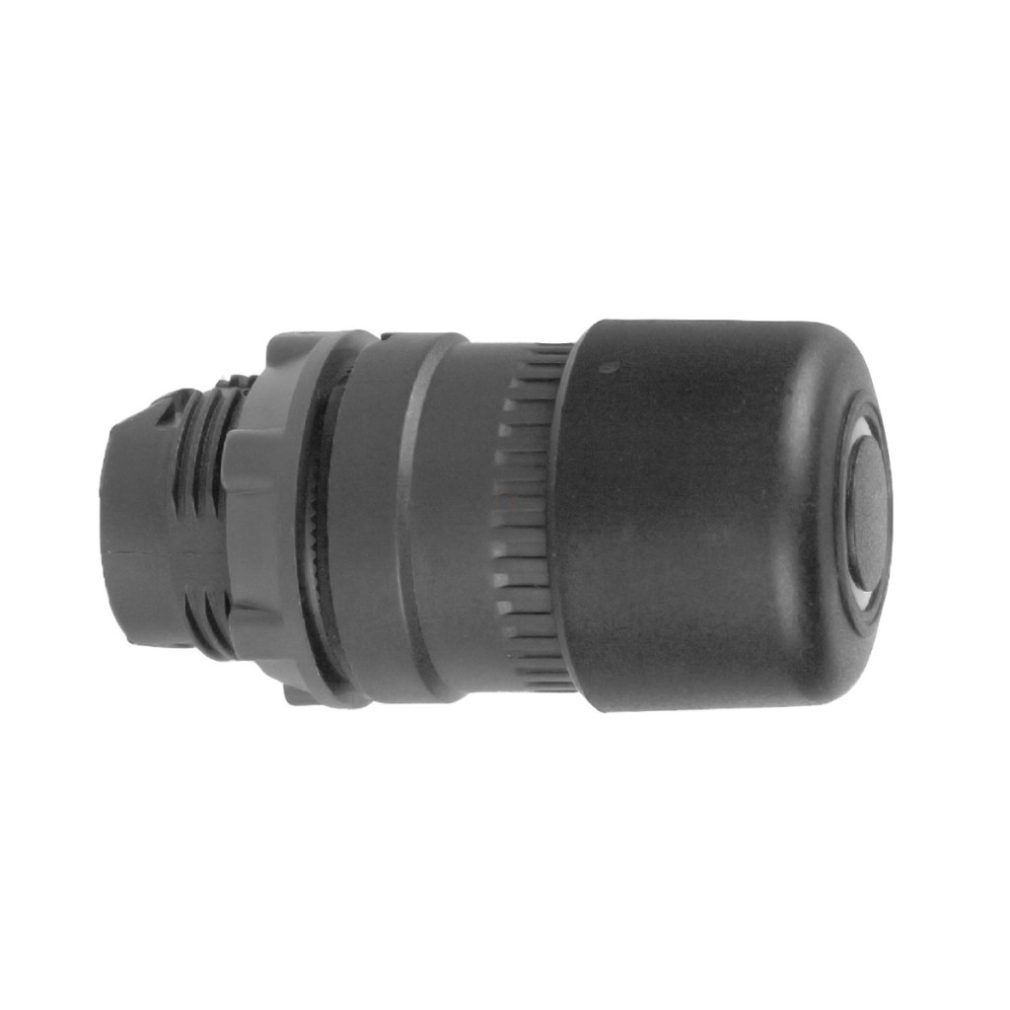

Capul butonului Schneider Electric Harmony XB5 seria ZB5AT24 este un element de control industrial de înaltă calitate, care oferă o utilizare extrem de versatilă în diverse aplicații de automatizare și control. Acest buton negru, cu cap în formă de ciupercă, neiluminat, are un diametru standard de montare de 22 mm, fiind compatibil cu majoritatea dulapurilor industriale de comutare și panourilor de control. ZB5AT24 este un buton cu blocare care poate fi eliberat folosind un mecanism push-pull. Designul negru cu cap de ciupercă cu diametrul de 30 mm permite o utilizare ergonomică și este ideal pentru medii în care accesibilitatea ușoară și funcționarea fiabilă sunt cerințe esențiale. Butonul este fabricat fără marcaje, permițând etichetarea sau marcarea personalizată, după cum este necesar. Cadrul din plastic gri închis îi conferă un aspect modern, rezistând în același timp la solicitările utilizării industriale zilnice. ZB5AT24 are parametri tehnici remarcabili: are clase de protecție IP66, IP67, IP69 și IP69K, asigurând o rezistență completă la praf și utilizabilitate în diverse medii umede. Poate rezista la spălarea cu presiune înaltă la 55 °C și 7.000.000 Pa de la o distanță de 0,1 m. Designul său, care respectă standardele NEMA 13 și NEMA 4X, este o dovadă suplimentară a robusteții produsului. Clasa de rezistență la impact IK03 garantează rezistența la impactul mecanic. Intervalul său de temperatură de funcționare este de la -40 °C la +70 °C, ceea ce îl face fiabil chiar și în condiții extreme. Schneider Electric ZB5AT24 are o durată de viață mecanică excepțional de lungă, de 500.000 de cicluri de comutare, permițând o funcționare pe termen lung, fără întreținere. Produsul poate fi utilizat în diverse configurații electrice: poate fi asamblat cu diverse combinații de blocuri de contact în conformitate cu codurile C11, C15, SF1, SR1, C7, C8 și C10. Este compatibil cu stațiile de întrerupere XALD 1-5 și XALK 2-5, oferind opțiuni flexibile de instalare. Datorită codului de compatibilitate ZB5, poate fi utilizat și cu alte elemente din seria Harmony XB5 pentru a forma un sistem complet.
Date tehnice ZB5AT24
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB5
Material cadru: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22 mm
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Zăvor
Resetare: Push-pull
Profil operator: Cap ciupercă negru Ø 30 mm, fără marcaj
Tip dispozitiv: Element de bază
Dimensiuni
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 56 mm
Proprietăți mecanice
Durată de viață mecanică: 500.000 de cicluri
Stații și compatibilitate
Denumirea stației: XALD 1...5 întrerupătoare
XALK 2...5 decuplări
Cod compoziție electrică: C11 max. 3 contacte cu blocuri individuale montate frontal
C15 max. 1 contact cu blocuri individuale montate frontal
SF1 max. 3 contacte cu blocuri individuale montate frontal
SR1 max. 3 contacte cu blocuri individuale montate în spate
C7 max. 4 contacte cu blocuri individuale montate în față
C8 max. 4 contacte cu blocuri individuale și duble montate în față
C10 pentru max. 4 contacte cu blocuri simple și duble montate frontal
Cod de compatibilitate: ZB5
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasă de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-1
IEC 60947-5-4
UL 508
IEC 60947-5-1
JIS C8201-5-1
JIS C8201-1
Certificări de produs: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listed
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
