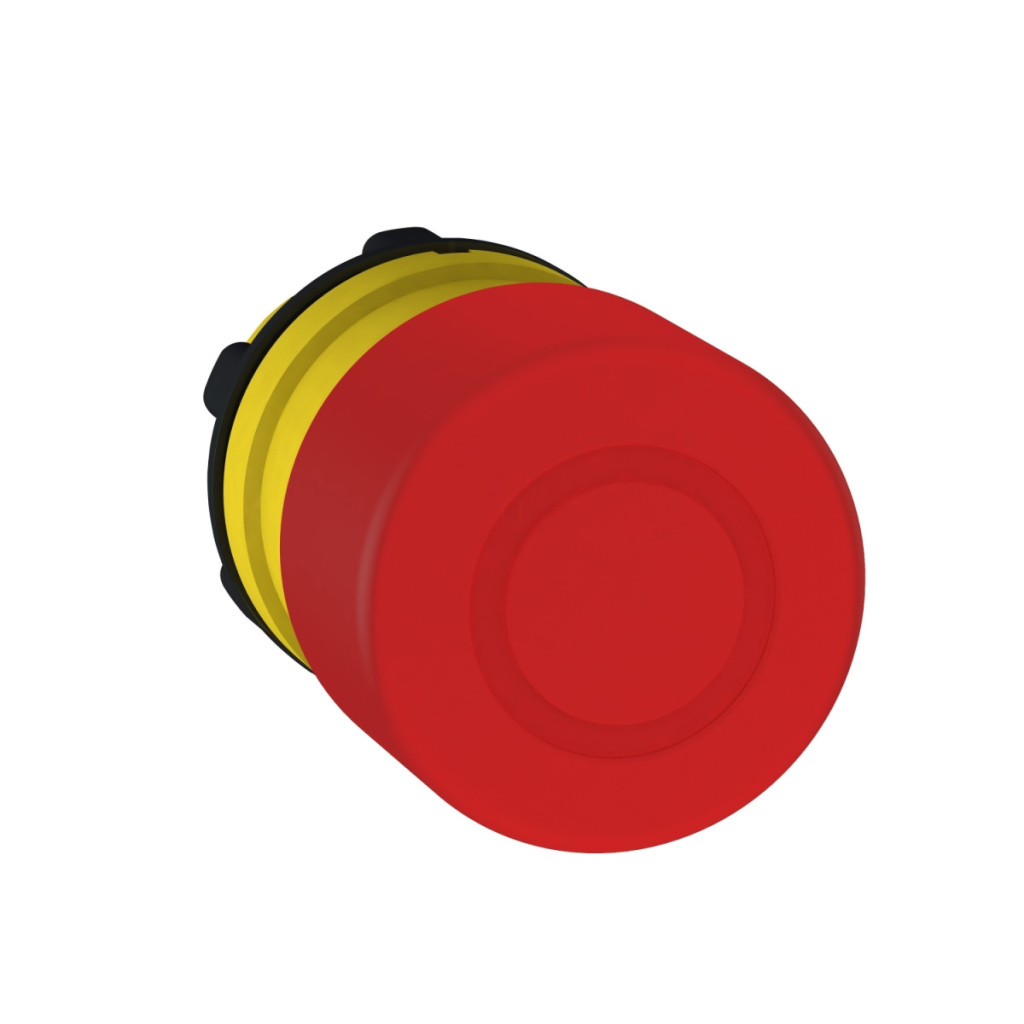

Capul butonului de oprire de urgență Schneider Electric Harmony XB5 ZB5AT844 provine dintr-o gamă fiabilă și recunoscută de comutatoare de siguranță, ideale pentru oprirea imediată a mașinilor și echipamentelor periculoase. Acest buton de oprire de urgență de calitate superioară face parte din gama de produse Harmony XB5, cunoscută la nivel mondial pentru fiabilitatea și durabilitatea excelente în medii industriale. ZB5AT844 este un buton de oprire de urgență cu cap rotund, cu un diametru de 30 mm, o culoare roșie strălucitoare și un orificiu de montare standard de 22 mm. Mecanismul de funcționare al produsului se bazează pe principiul acțiunii de declanșare și blocare mecanică, ceea ce înseamnă că, atunci când butonul este apăsat, acesta se blochează în poziția apăsată și poate fi readus în poziția inițială numai prin tragerea acestuia (metoda push-pull). Acest design respectă cele mai stricte reglementări și standarde de siguranță, inclusiv standardele internaționale IEC 60947-5-5 și ISO 13850 pentru dispozitive de oprire de urgență. Funcția de blocare asigură că mașina nu poate fi repornită accidental înainte de rezolvarea situației de urgență. Parametrii tehnici ai produsului reflectă calitatea și durabilitatea sale excepționale. Capul ZB5AT844 este fabricat din plastic gri închis, care nu numai că este estetic, dar și rezistent la diverse influențe industriale din mediul înconjurător. Butonul are clasele de protecție IP66, IP67, IP69 și IP69K, oferind protecție completă împotriva prafului și protecție împotriva jeturilor puternice de apă și spălării cu presiune înaltă. Acest lucru este deosebit de avantajos în medii în care echipamentele trebuie curățate regulat, cum ar fi în aplicații alimentare sau farmaceutice. Produsul poate rezista, de asemenea, la spălarea cu presiune înaltă la 55 °C și 0,1 metri de la o presiune de până la 7000000 Pa. Clasificarea IK03 garantează o rezistență adecvată la impact. În ceea ce privește durabilitatea mecanică, ZB5AT844 este remarcabil, deoarece poate efectua în mod fiabil 300.000 de cicluri de comutare. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C, ceea ce oferă o gamă largă de aplicații în diferite condiții de mediu. Este rezistent la vibrații de până la 5 gn (f= interval de frecvență 2-500 Hz) și șocuri mecanice, garantând o funcționare corespunzătoare chiar și în cazul unei accelerații de semiondă de 30 gn (durată 18 ms) sau 50 gn (durată 11 ms). Capul butonului de oprire de urgență Schneider Electric Harmony XB5 ZB5AT844 poate fi conectat la o varietate de ansambluri electrice în conformitate cu diferite coduri (C7, C8, C11, C15, SF1, SR1, C10). Acest lucru permite utilizarea a până la 4 contacte în diferite configurații, adaptându-se flexibil la cerințele specifice ale aplicației. Capul este compatibil cu stațiile de decuplare XALD și XALK 1-5, facilitând integrarea în sistemele existente. Codul de compatibilitate ZB5 extinde și mai mult gama de aplicații din familia de produse Harmony.
Schneider Electric Harmony XB5 - ZB5AT844 - buton de oprire de urgență din plastic, cap de buton Ø22, Ø30, tragere pentru eliberare, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap buton de oprire de urgență
Scopul produsului: Buton de oprire de urgență
Denumire scurtă a produsului: ZB5
Material placă frontală: Plastic gri închis
Tip cap: Standard
Diametru de montare: 22 mm
Cantitate minimă de comandă: 1
Forma capului unității indicatoare: Rotundă
Tipul dispozitivului de acționare: Acționare prin declanșare și blocare mecanică
Resetare: Push-pull (trage pentru a elibera)
Profil actuator: Cap ciupercă roșu Ø 30 mm, fără marcaj
Aspect dispozitiv: Element de bază
Informații suplimentare
Lățime CAD: 30 mm
Înălțime CAD: 30 mm
Adâncime CAD: 56 mm
Durată de viață mecanică: 300.000 de cicluri
Denumire stație: XALD 1...5 decupaje, XALK 1...5 decuplări
Cod asamblare electrică: C7 - <4 contacte utilizând blocuri simple în prima fixare, C8 - <4 contacte utilizând blocuri simple și duble în prima fixare, C11 - <3 contacte utilizând blocuri simple în prima fixare, C15 - <1 contact utilizând blocuri simple în prima fixare, SF1 - <3 contact utilizând blocuri simple în prima fixare, SR1 - <3 contact utilizând blocuri simple în fixarea din spate, C10 - <4 contacte utilizând blocuri simple și duble în prima fixare
Cod de compatibilitate: ZB5
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasa de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, UL 508, IEC 60947-5-5, JIS C8201-5-1, GB 14048.5, ISO 13850, IEC 60947-1, IEC 60204-1, IEC 60364-5-53, IEC 60947-5-4, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
