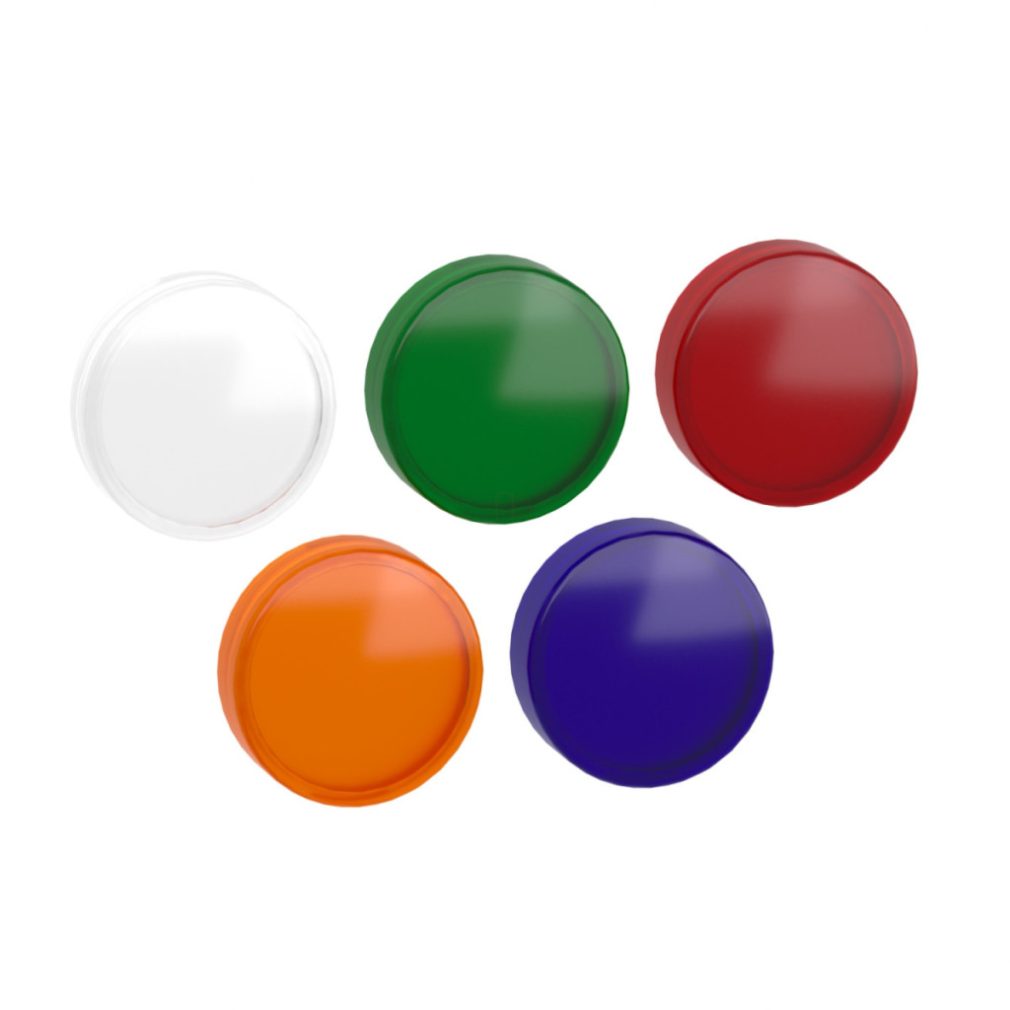

Capul indicator luminos ZB5AV003 din gama Harmony XB5 de la Schneider Electric este un dispozitiv profesional de control industrial conceput pentru fiabilitate și durabilitate. Acest cap de lampă de semnalizare inovator este proiectat pentru orificii de montare de 22 mm, care este dimensiunea standard pentru aplicații industriale, fiind compatibil cu majoritatea panourilor de control și tablourilor de distribuție utilizate în fabrici, uzine și instalații industriale. Una dintre caracteristicile remarcabile ale capului de lampă de semnalizare ZB5AV003 este versatilitatea sa. Acesta este disponibil cu cinci lentile de culori diferite: alb, verde, roșu, portocaliu și albastru, dintre care puteți alege în funcție de necesitățile aplicației dvs. Această selecție de culori vă permite să indicați în mod clar diferite stări, avertismente sau procese operatorilor de mașini și personalului de întreținere. Produsul are o suprafață netedă (simplă) a lentilei, care asigură o semnalizare clară și fără ambiguitate. Capul lămpii indicatoare este fabricat cu un soclu de tip BA9s, care este un standard utilizat pe scară largă și ușor accesibil. Schneider Electric a acordat o atenție deosebită designului robust al produsului. Capul lămpii indicatoare este fabricat cu un cadru din plastic gri închis, care poate rezista la medii industriale dure. Produsul are un grad de protecție remarcabil: oferă protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă protecție completă împotriva prafului și a apei, chiar și împotriva jeturilor de apă de înaltă presiune și temperatură (7000000 Pa la 55 °C). Capul lămpii de semnalizare are, de asemenea, clasele NEMA 13 și NEMA 4X, consolidând și mai mult rezistența sa la condiții dure. Clasa de rezistență la impact IK05 oferă protecție suplimentară împotriva impactului fizic. Capul lămpii de semnalizare ZB5AV003 este extrem de versatil și acceptă diverse opțiuni de montare. Sunt posibile montarea frontală cu LED integrat (coduri P1, PF1), montarea frontală cu LED integrat și transformator (cod P2) și montarea posterioară cu LED integrat (cod PR1). Produsul este compatibil cu stațiile XALD 1-5 și XALK 2-5, precum și cu blocurile LED universale. Această compatibilitate face ca produsul ZB5AV003 să fie alegerea ideală atât pentru construcția de sisteme noi, cât și pentru modernizarea echipamentelor existente. Domeniul larg de temperatură de funcționare al produsului (-40 °C până la +70 °C) asigură o funcționare fiabilă chiar și în condiții de mediu extreme, fie în depozite frigorifice, fie în medii industriale calde.
Schneider Electric Harmony XB5 - ZB5AV003 - cap de indicator luminos din plastic, Ø22, pentru lampă de semnalizare LED, 5 lentile colorabile Date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap lampă de semnalizare
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de comandă: 1
Forma capului unității indicatoare: Rotundă
Culoarea lentilei: 5 culori disponibile
Informații suplimentare despre dispozitivul de control: Cu lentilă netedă
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumire stație: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod asamblare electrică: P1 montare frontală cu LED integrat, P2 montare frontală cu LED integrat și transformator, PF1 montare frontală cu LED integrat, PR1 montare posterioară cu LED integrat
Prezentarea dispozitivului: Element de bază
Condiții de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde
IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Rezistență la vibrații
5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
