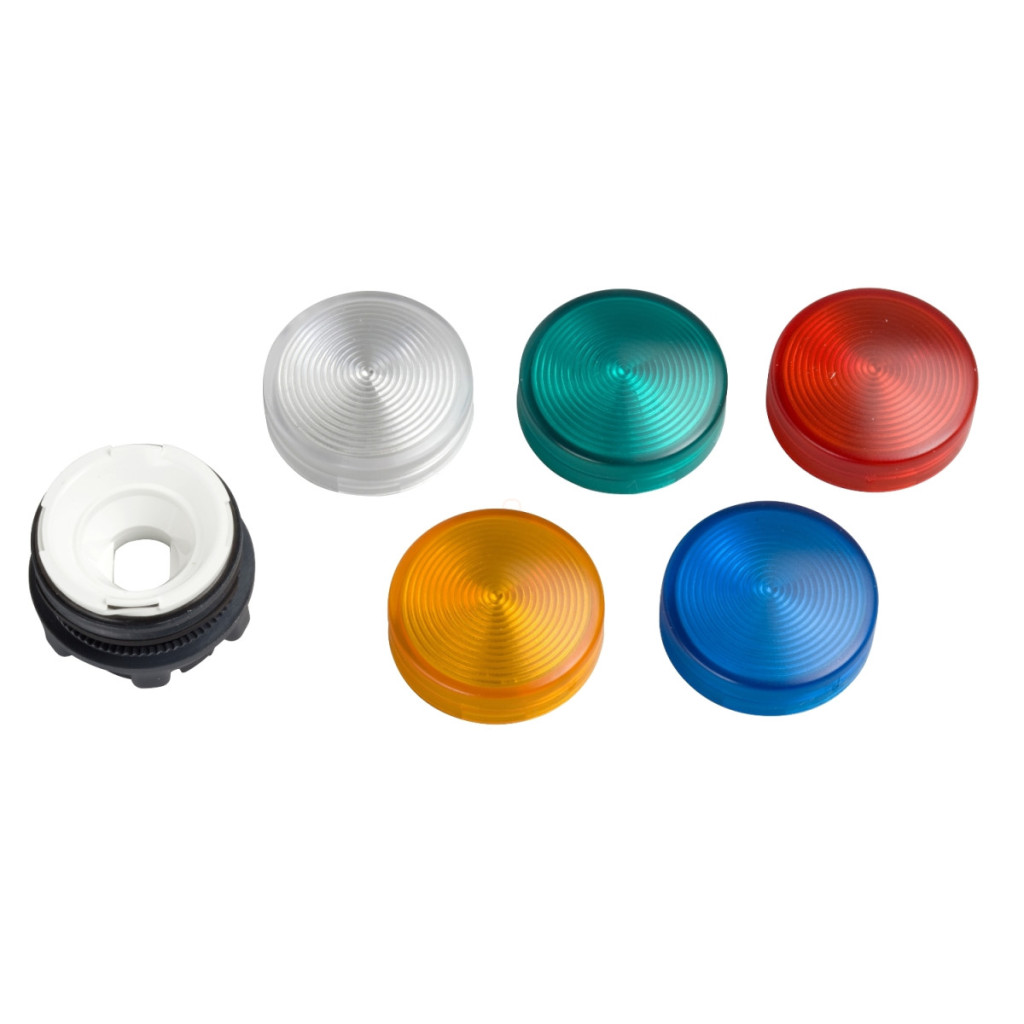

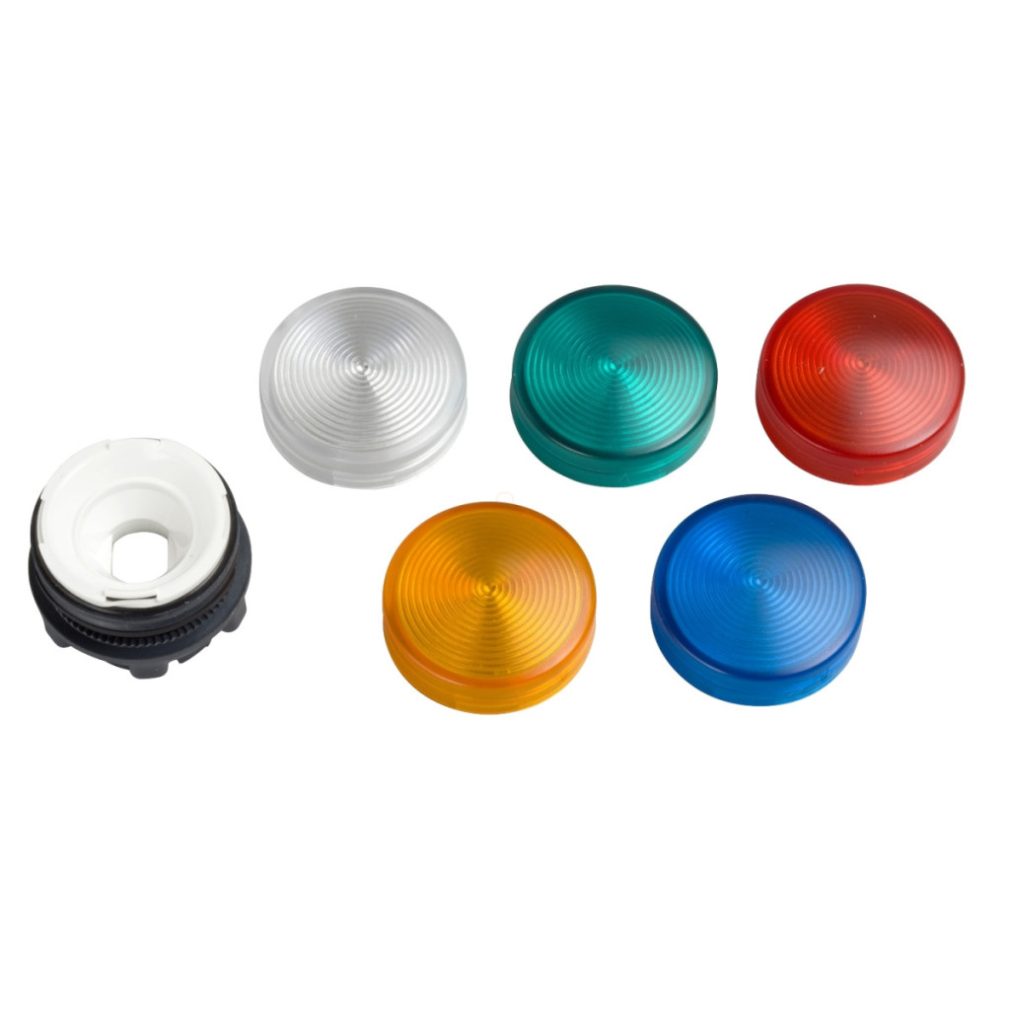

Seria Schneider Electric Harmony XB5 ZB5AV003S este un indicator luminos din plastic de calitate superioară, care se integrează perfect în lumea panourilor de control industriale. Această componentă versatilă și durabilă a fost special concepută pentru indicatoare LED integrate, asigurând o durată lungă de viață și o funcționare fiabilă chiar și în cele mai exigente medii industriale. Acest membru al seriei Harmony XB5 are o lentilă unică, cu 5 culori, care permite afișarea clară a semnalelor de diferite culori. Designul standard al orificiului de montare de 22 mm facilitează instalarea în majoritatea panourilor de control industriale. Capul indicator rotund este realizat cu un cadru din plastic gri închis, care nu numai că oferă un aspect estetic, dar rezistă și la condiții industriale dure. Unitatea, echipată cu o priză BA9s, poate fi conectată cu ușurință la elementele de iluminat corespunzătoare. Schneider Electric subliniază că orice modificare a aspectului produsului nu afectează funcționalitatea sau siguranța acestuia și că este compatibil cu blocurile LED universale. Specificațiile tehnice ale ZB5AV003S sunt impresionante. Indicatorul luminos are un nivel remarcabil de protecție: clasele IP66, IP67, IP69 și IP69K, care asigură o rezistență completă la praf și diferite grade de rezistență la apă. Clasele NEMA 13 și NEMA 4X evidențiază, de asemenea, protecția produsului împotriva apei, prafului, uleiului și coroziunii. Produsul poate rezista la un jet de apă de înaltă presiune de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Clasa de rezistență la impact IK05 oferă protecție suplimentară împotriva impactului mecanic. Produsul are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -40 °C și +70 °C, fiind potrivit pentru utilizarea în condiții de mediu extreme. Proiectarea tehnică a capului indicatorului luminos Schneider Electric Harmony XB5 ZB5AV003S este dovada unei planificări minuțioase. Produsul are o lățime de 29 mm, o înălțime de 29 mm și o adâncime de 31 mm. Fabricarea de precizie și cerințele de înaltă calitate garantează fiabilitatea produsului. Capul indicatorului luminos este compatibil cu XALD 1...5 și XALK 2...5 și poate fi utilizat într-o varietate de configurații electrice: montare frontală P1 și PF1 cu LED integrat, montare posterioară PR1 cu LED integrat și montare frontală P2 cu LED integrat și transformator. Produsul servește ca element de bază la care pot fi conectate diverse componente funcționale. Capul lămpii indicatoare ZB5AV003S funcționează fiabil chiar și în condiții de lumină ambientală intensă, cu rezistență la vibrații de 5 gn (f= 2...500 Hz) și rezistență la șocuri de 30 gn și 50 gn pentru diferite durate și tipuri de accelerație. Produsul este conform cu o serie de standarde internaționale, printre care: UL 508, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4 și JIS C8201-1. Această conformitate garantează că produsul poate fi utilizat la nivel mondial în diverse aplicații industriale, respectând în același timp cerințe stricte de siguranță și calitate.
Schneider Electric Harmony XB5 - ZB5AV003S - date tehnice privind capul indicator luminos din plastic
Caracteristici produs
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap de lampă indicatoare
Compatibilitatea produsului: LED integrat
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau a lentilei: 5 culori la alegere
Informații suplimentare despre actuator: Cu lentilă canelată
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumire stație: XALD 1...5 decupaj, XALK 2...5 decupaje
Cod compoziție electrică: P1 montare pe panou frontal cu LED integrat, P2 montare pe panou frontal cu LED integrat și transformator, PF1 montare pe panou frontal cu LED integrat, PR1 montare pe panou posterior cu LED integrat
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Caracteristici de mediu: Mediu cu lumină ambientală puternică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Standarde
UL 508, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
