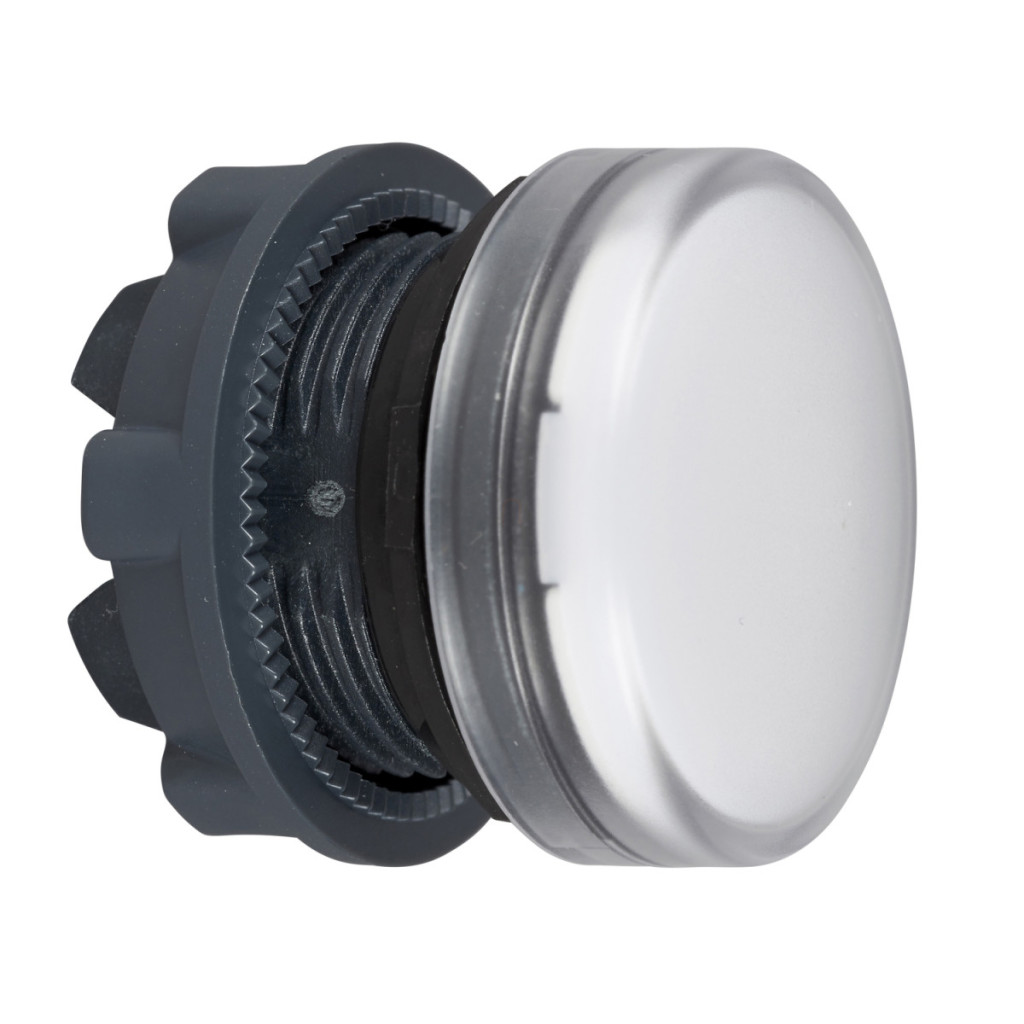

Capul indicator luminos ZB5AV01 din gama Harmony XB5 de la Schneider Electric este un component din plastic alb de înaltă calitate, care poate fi utilizat pentru feedback vizual în medii industriale și panouri de control. Acest produs este o componentă de bază a seriei Harmony XB5, concepută pentru lămpile de semnalizare cu bec BA9, și poate fi montată într-un orificiu de montare standard de 22 mm. Capul lămpii de semnalizare ZB5AV01 are un design rotund, cu o lentilă netedă care asigură o distribuție optimă a luminii din diferite unghiuri de vizualizare. Lentila albă poate fi utilizată universal sau combinată cu becuri colorate pentru a îndeplini diverse funcții de semnalizare. Produsul are un cadru din plastic gri închis, care conferă panourilor de control un aspect estetic și rezistă provocărilor mediilor industriale. Capul lămpii de semnalizare Schneider Electric ZB5AV01 este extrem de versatil și oferă opțiuni flexibile de instalare. Este compatibil cu stațiile de decupare XALD 1-5 și XALK 2-5 și poate fi utilizat cu o varietate de ansambluri electrice: montat pe o placă frontală P3 cu un bec BA 9s, montat pe o placă frontală P4 cu un bec BA 9s și transformator și montat pe o placă frontală PF2 cu un bec BA 9s. Produsul are un design standard al capului, ceea ce îl face compatibil cu alte elemente din familia de produse Harmony XB5. La proiectarea capului lămpii indicatoare ZB5AV01, s-a acordat o atenție specială asigurării conformității cu condițiile de mediu extreme. Produsul are o temperatură de funcționare și depozitare cuprinsă între -40 și +70 °C, ceea ce permite o gamă largă de aplicații. Oferă o protecție remarcabilă împotriva prafului și umezelii, garantată de nivelurile de protecție IP66, IP67, IP69 și IP69K. De asemenea, este conform cu standardele NEMA 13 și NEMA 4X. Datorită tratamentului de protecție TH, este foarte rezistent la influențele mediului, cum ar fi spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Capul lămpii indicatoare ZB5AV01 are o rezistență mecanică ridicată și o rezistență la impact IK05 conform IEC 50102. Este conform cu numeroase standarde internaționale, precum IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-5 și JIS C8201-1. Are o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz conform IEC 60068-2-6) și o rezistență remarcabilă la șocuri (30 gn pentru 18 ms sau 50 gn pentru 11 ms în cazul accelerației undei pe jumătate de axă conform IEC 60068-2-27), asigurând o funcționare fiabilă chiar și în medii industriale.
Schneider Electric Harmony XB5 - ZB5AV01 - cap de lampă indicatoare din plastic, Ø22, bec indicator BA9s, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap indicator luminos
Compatibilitate produs: BA 9s
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Culoare capac/actuator sau lentilă: Albă
Informații suplimentare despre actuator: Cu lentilă netedă
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumire stație: XALD 1...5 decupaj, XALK 2...5 decupaje
Cod asamblare electrică: P3 montat pe panoul frontal cu bec BA 9s
P4 montat pe panoul frontal cu bec BA 9s și transformator
PF2 montat pe panoul frontal cu bec BA 9s
Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasă de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60947-1
IEC 60947-5-4
UL 508
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60947-5-5
JIS C8201-1
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă conform IEC 60068-2-27
