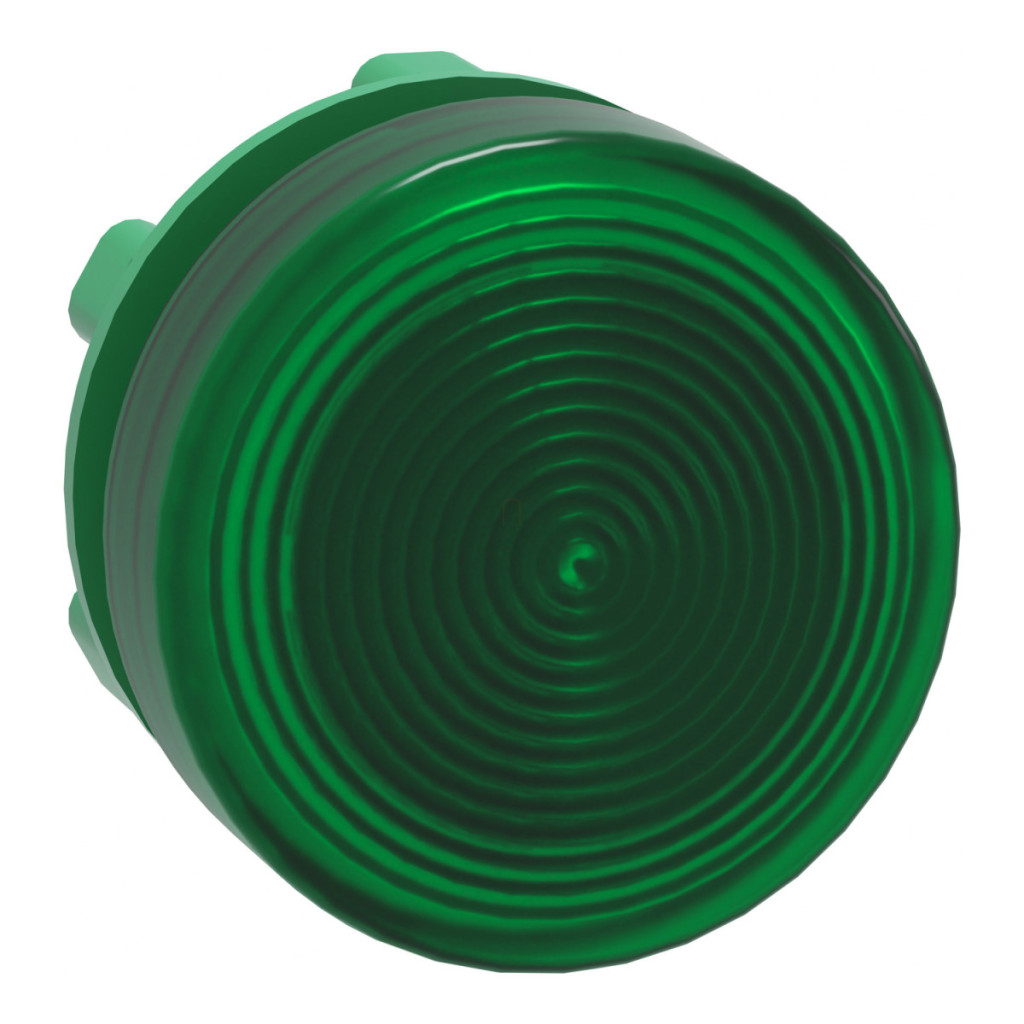

Gama de produse Schneider Electric Harmony XB5 Capul lămpii de semnalizare ZB5AV033S este un element de semnalizare de înaltă calitate pentru medii industriale. Acest cap de lampă indicatoare din plastic verde poate fi montat într-un orificiu de montare de 22 mm și oferă un semnal clar vizibil în toate condițiile de funcționare datorită lentilei sale netede. Produsul este compatibil cu blocurile LED universale Schneider Electric, ceea ce asigură un grad ridicat de flexibilitate în timpul instalării. Capul lămpii indicatoare din plastic ZB5AV033S este o unitate indicatoare rotundă standard, cu lentilă canelată pentru un efect luminos mai bun. Produsul are un cadru din plastic gri închis și un actuator/lentilă verde, fiind ideal pentru afișarea semnalelor „gata” sau „ok” în medii industriale. Capul lămpii de semnalizare este echipat cu un soclu de tip BA9s, care asigură o compatibilitate largă cu diverse dispozitive de iluminat. Seria Harmony XB5 are o cantitate minimă de comandă de 1 bucată, astfel încât puteți comanda exact cantitatea necesară pentru proiectele dvs. Parametrii tehnici ai ZB5AV033S includ clase de protecție excelente: IP66, IP67, IP69 și IP69K, care oferă o protecție excepțională împotriva prafului și a apei, chiar și atunci când sunt spălate la presiune înaltă (7000000 Pa, 55 °C, distanță de 0,1 metri). Produsul este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X și are rezistență la impact IK05 conform IEC 50102. Capul indicatorului luminos are o temperatură de funcționare și depozitare cuprinsă între -40 și +70 °C, ceea ce permite utilizarea sa în medii extreme. Produsul este clasificat ca protecție împotriva supratensiunii de clasa II conform IEC 60536 și este protejat TH. În timpul proiectării modelului ZB5AV033S, s-a acordat o atenție specială fiabilității: produsul are o rezistență la vibrații de 5 gn în intervalul de frecvență de 2-500 Hz conform IEC 60068-2-6, precum și o rezistență la impact de 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms) în cazul accelerației semiondulei, conform IEC 60068-2-27. Produsul are dimensiuni compacte: lățime totală CAD de 29 mm, înălțime totală CAD de 29 mm, adâncime totală CAD de 31 mm. ZB5AV033S este compatibil cu diverse stații de întrerupere XALD 1-5 și XALK 2-5 și poate fi utilizat cu mai multe coduri de compoziție electrică: P1 (montare pe panoul frontal cu LED integrat), P2 (montare pe panoul frontal cu LED integrat și transformator), PF1 (montare pe panoul frontal cu LED integrat) și PR1 (montare pe panoul din spate cu LED integrat). Produsul este comercializat ca element de bază în versiunea sa standard.
Schneider Electric Harmony XB5 - ZB5AV033S - cap de indicator luminos din plastic, Ø22, pentru indicator luminos LED, lentilă canelată, verde date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de lampă de semnalizare
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Diametru de montare: 22 mm
Tip unitate cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate semnal: Rotundă
Culoarea capacului/actuatorului sau lentilei: Verde
Informații suplimentare despre actuator: Cu lentilă canelată
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumire stație: XALD 1...5 decupaje
XALK 2...5 decupaje
Cod compoziție electrică: P1 montare pe panou frontal cu LED integrat
P2 montare pe panou frontal cu LED integrat și transformator
PF1 montare pe panou frontal cu LED integrat
PR1 montare pe panou posterior cu LED integrat
Aspect dispozitiv: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
UL 508
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60947-5-4
IEC 60947-5-5
JIS C8201-5-1
IEC 60947-1
JIS C8201-1
Caracteristici de mediu
Iluminare ambientală ridicată
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
