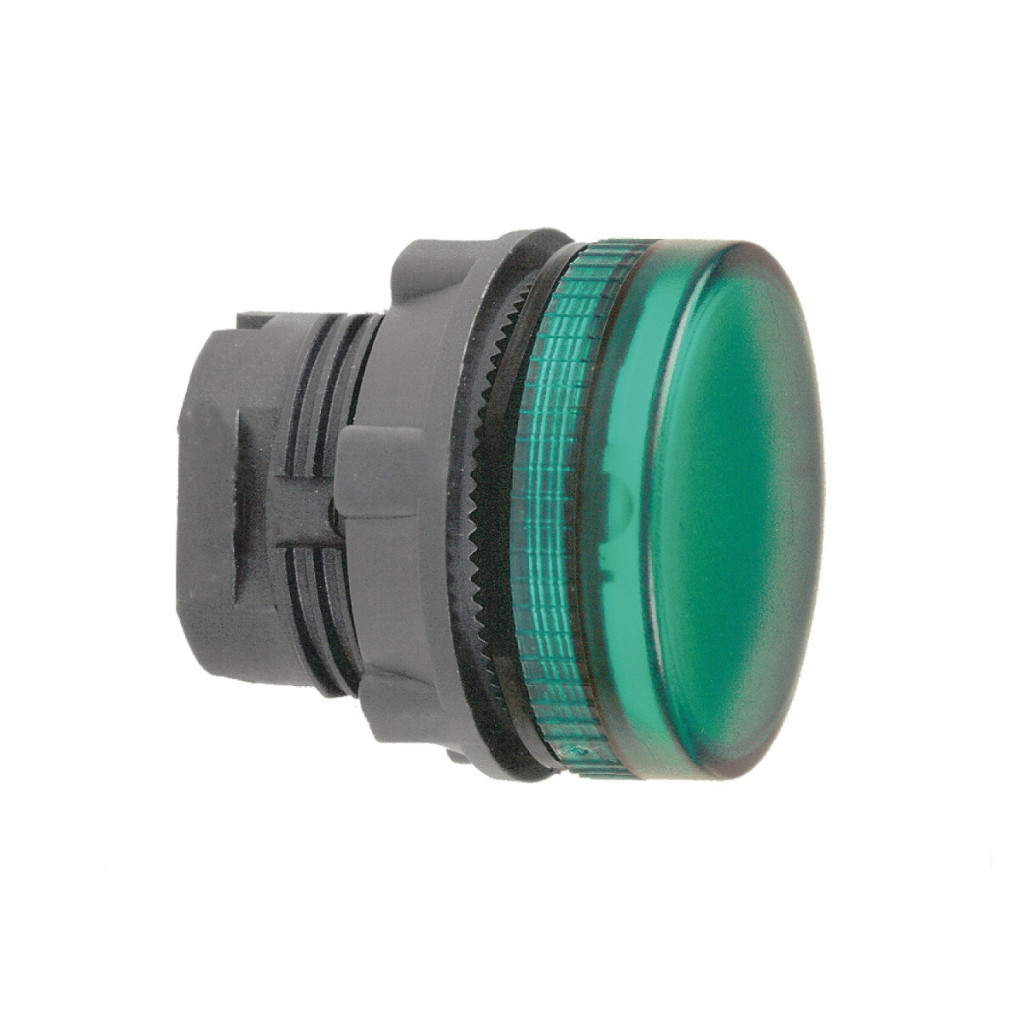

Gama de produse Schneider Electric Harmony XB5 Capul lămpii indicatoare ZB5AV03S este o unitate de control industrială de calitate superioară, care oferă soluția perfectă pentru indicarea stării în diverse aplicații industriale. Acest indicator luminos din plastic verde se potrivește într-un orificiu de montare standard de 22 mm și are un soclu pentru bec BA9s pentru o compatibilitate largă. Modelul ZB5AV03S este disponibil într-o carcasă din plastic de înaltă calitate, de culoare gri închis, care nu numai că îi conferă un aspect estetic, dar asigură și o durabilitate excepțională în medii industriale. Produsul are o lentilă canelată care garantează o distribuție optimă a luminii și vizibilitate în diverse condiții de iluminare. Unitatea indicatoare rotundă poate fi integrată cu ușurință în panouri de control și tablouri de distribuție standard și completează perfect celelalte elemente ale familiei de produse Harmony XB5. Parametrii tehnici remarcabili ai ZB5AV03S includ un nivel ridicat de protecție a mediului. Produsul are clase de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și apă și poate rezista la spălări cu presiune înaltă de până la 7000000 Pa la 55 °C. Această caracteristică este deosebit de valoroasă în industriile în care echipamentele sunt curățate în mod regulat cu jeturi de apă de înaltă presiune, cum ar fi în mediile alimentare sau farmaceutice. Conformitatea cu NEMA 13 și NEMA 4X îmbunătățește și mai mult aplicabilitatea produsului în condiții de mediu dificile. Clasa de rezistență la impact IK05 asigură fiabilitatea produsului chiar și atunci când este supus unor impacturi mecanice. ZB5AV03S poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, atât pentru funcționare, cât și pentru depozitare, ceea ce permite utilizarea sa în condiții meteorologice extreme, atât în exterior, cât și în interior. Produsul aparține clasei de protecție tactilă II conform IEC 60536, ceea ce înseamnă o siguranță sporită în timpul funcționării echipamentelor electrice. Indicatorii de rezistență la vibrații și șocuri (5g în intervalul de frecvență 2-500 Hz și accelerație de 30g și 50g în cazul unei unde semisinusoidale) confirmă, de asemenea, designul robust al produsului, care asigură o durată lungă de viață chiar și în medii în care apar vibrații și șocuri mecanice semnificative.
Schneider Electric Harmony XB5 - ZB5AV03S - cap de lampă indicatoare din plastic, Ø22, bec indicator BA9s, lentilă canelată, verde date tehnice
Date de bază
Familia de produse: Harmony XB5
Tipul produsului: Cap indicator luminos
Compatibilitate: BA 9s
Denumire scurtă a produsului: ZB5
Material placă frontală: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Unitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea lămpii de semnalizare: Verde
Tip lentilă: Lentilă canelată
Dimensiuni
Lățime totală (CAD): 29 mm
Înălțime totală (CAD): 29 mm
Adâncime totală (CAD): 31 mm
Date electrice
Cod de asamblare electrică: P3 montat frontal cu soclu BA 9s
P4 montat frontal cu soclu BA 9s și transformator
PF2 montat frontal cu soclu BA 9s
Parametri de mediu
Grad de protecție: TH Interval de temperatură de depozitare: -40 până la 70 °C Interval de temperatură de funcționare: -40 până la 70 °C Categorie de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde și reglementări
Standarde conforme: UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1
Alte caracteristici
Caracteristici de mediu: Proiectat pentru iluminare ambientală ridicată
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
