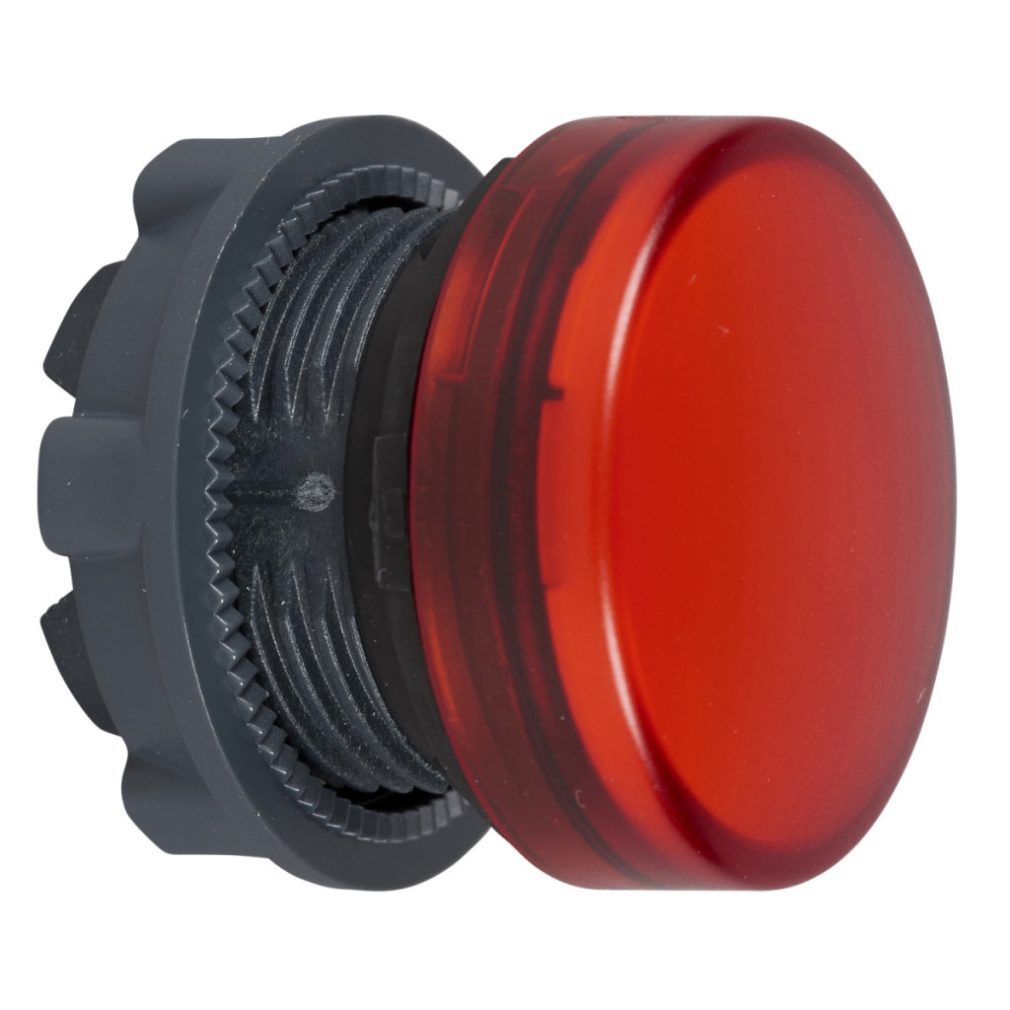

Capul lămpii indicatoare Schneider Electric Harmony XB5 seria ZB5AV04 este un element de control industrial de înaltă calitate, care oferă o soluție practică atât pentru inginerii electricieni, cât și pentru inginerii de automatizări, pentru indicarea stării panourilor de control, a dulapurilor de comutație și a mașinilor. Acest cap de lampă indicatoare din plastic roșu se potrivește într-un orificiu de montare de 22 mm și are un soclu BA9s pentru înlocuirea ușoară a becului. Capul lămpii indicatoare ZB5AV04 face parte din familia de produse Harmony XB5, seria de elemente de control recunoscută la nivel mondial a Schneider Electric. Produsul are o lentilă netedă care asigură o distribuție uniformă a luminii, fiind alegerea perfectă pentru medii în care indicarea clară a stării este esențială. Capul rotund al unității indicatoare are un cadru din plastic de culoare gri închis, care conferă indicatorului luminos roșu un aspect estetic. ZB5AV04 este un cap standard, care permite utilizarea universală datorită dimensiunilor și designului său standard. În ceea ce privește proprietățile tehnice, produsul are o rezistență remarcabilă la diverse influențe ambientale. Nivelul său de protecție este asigurat de mai multe ori: IP66, IP67, IP69 conform IEC 60529 și IP69K conform ISO 20653, ceea ce înseamnă o protecție excepțională împotriva pătrunderii prafului și a apei. Clasa de protecție NEMA este NEMA 13 și NEMA 4X, ceea ce dovedește, de asemenea, designul robust al produsului. Poate fi utilizat la temperaturi de funcționare între -40 °C și +70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme. De remarcat este rezistența sa la un jet de apă cu presiune de 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri, precum și clasa de rezistență la impact IK05 conform IEC 50102. Configurația electrică a capului lămpii de semnalizare ZB5AV04 oferă o varietate de opțiuni de conectare. Poate fi utilizat într-o configurație P3 montată din față cu o priză BA 9s, într-o configurație P4 montată din față cu o priză BA 9s și transformator și într-o configurație PF2 montată din față cu o priză BA 9s. Dimensiunile CAD ale produsului sunt de 29 mm lățime, 29 mm înălțime și 31 mm adâncime, permițând o instalare compactă. Este compatibil cu decupajele XALD 1...5 și XALK 2...5, asigurând o utilizare versatilă atunci când este integrat în diverse panouri de control. ZB5AV04 are o rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semionduiță conform IEC 60068-2-27, asigurând o durată lungă de viață chiar și în medii industriale.
Schneider Electric Harmony XB5 - ZB5AV04 - cap de lampă indicatoare din plastic, Ø22, pentru lampă indicatoare cu bec BA9s, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap de lampă de semnalizare
Compatibilitatea produsului: BA 9s
Denumirea scurtă a produsului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Divizibilitate: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea lentilei: Roșie
Informații suplimentare: Cu lentilă netedă
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 31 mm
Denumire stație: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod compoziție electrică: P3 pentru montare frontală cu soclu BA 9s, P4 pentru montare frontală cu soclu BA 9s și transformator, PF2 pentru montare frontală cu soclu BA 9s
Afișaj dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatură ambiantă pentru depozitare: -40...70 °C
Temperatură ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde
IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, UL 508, JIS C8201-1
Rezistență la vibrații
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
