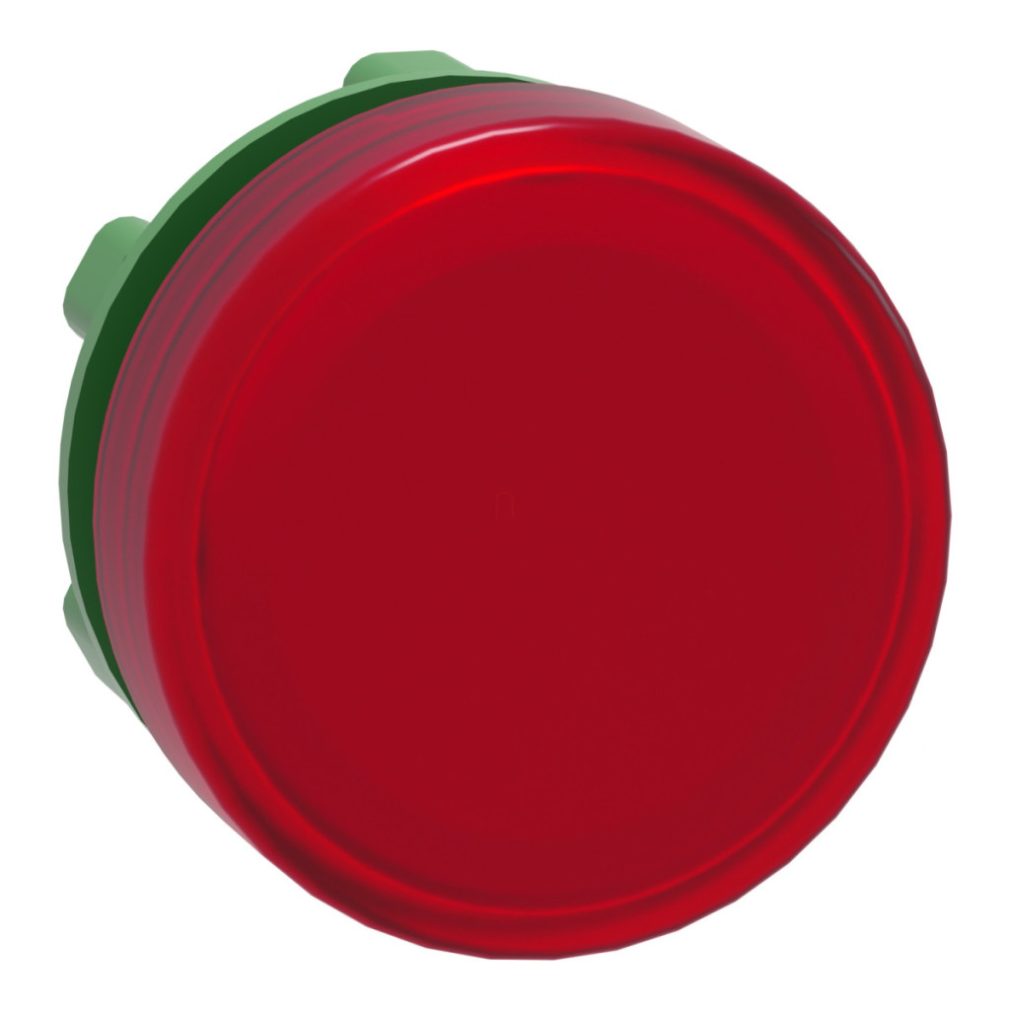

Gama de produse Schneider Electric Harmony XB5 Capul indicator luminos ZB5AV043 este un element indicator industrial profesional, care reprezintă alegerea perfectă pentru indicarea stării pe panouri de control, dulapuri de comutație și echipamente industriale. Acest indicator luminos din plastic roșu se potrivește într-un orificiu de montare standard de 22 mm, fiind compatibil cu majoritatea panourilor de comutare industriale și a sistemelor de control. ZB5AV043 are un design simplu al lentilei și o bază BA9s, ceea ce permite o instalare rapidă și ușoară. Este important de reținut că orice modificare a aspectului produsului nu afectează funcționalitatea și siguranța acestuia, așa cum subliniază producătorul. Această modificare asigură compatibilitatea produsului cu blocurile LED universale Schneider Electric, făcându-l flexibil pentru utilizare într-o varietate de aplicații. Capul lămpii indicatoare ZB5AV043 este special conceput pentru a fi utilizat cu unități de semnalizare LED universale. Din punct de vedere tehnic, produsul are un cadru din plastic de culoare gri închis și o suprafață circulară de semnalizare roșie. Dimensiunile sale CAD sunt definite cu precizie: 29 mm lățime, 29 mm înălțime și 31 mm adâncime. Capul lămpii de semnalizare ZB5AV043 este compatibil cu următoarele stații: XALD 1-5 cut-out și XALK 2-5 cut-out. În ceea ce privește compoziția sa electrică, poate fi utilizat în mai multe configurații: P1 (cu LED integrat montat pe panoul frontal), P2 (cu LED integrat montat pe panoul frontal și transformator), PF1 (cu LED integrat montat pe panoul frontal) și PR1 (cu LED integrat montat pe panoul din spate). Capul lămpii indicatoare ZB5AV043 are proprietăți de protecție remarcabile, care sunt deosebit de importante în mediile industriale: are clase de protecție IP66, IP67, IP69 și IP69K în conformitate cu standardele relevante. Aceasta înseamnă că este complet rezistent la praf și apă și poate rezista la spălarea cu presiune înaltă. De asemenea, are clase de protecție NEMA 13 și NEMA 4X și poate rezista la o presiune de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Rezistența sa la impact este indicată de clasa IK05. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul indicatorului luminos Schneider Electric ZB5AV043 este conform cu numeroase standarde, printre care: CSA C22.2 nr. 14, UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4 și JIS C8201-1. Rezistența sa la vibrații este de 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27. Acest produs este ideal pentru medii industriale în care este necesară o semnalizare vizuală fiabilă, cum ar fi pentru indicarea stării de funcționare a mașinilor și echipamentelor, pentru avertismente sau pentru monitorizarea proceselor.
Schneider Electric Harmony XB5 - ZB5AV043 - cap de indicator luminos din plastic, Ø22, pentru indicator luminos LED, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap de lampă de semnalizare
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Unitate de vânzare indivizibilă: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Roșu
Informații suplimentare despre actuator: Cu lentilă netedă
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumire stație: XALD 1...5 cu decupaj, XALK 2...5 decupaje
Cod compoziție electrică: P1 montare frontală cu LED integrat, P2 montare frontală cu LED integrat și transformator, PF1 montare frontală cu LED integrat, PR1 montare posterioară cu LED integrat
Prezentare dispozitiv: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde
CSA C22.2 Nr. 14, UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Rezistență la vibrații
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
