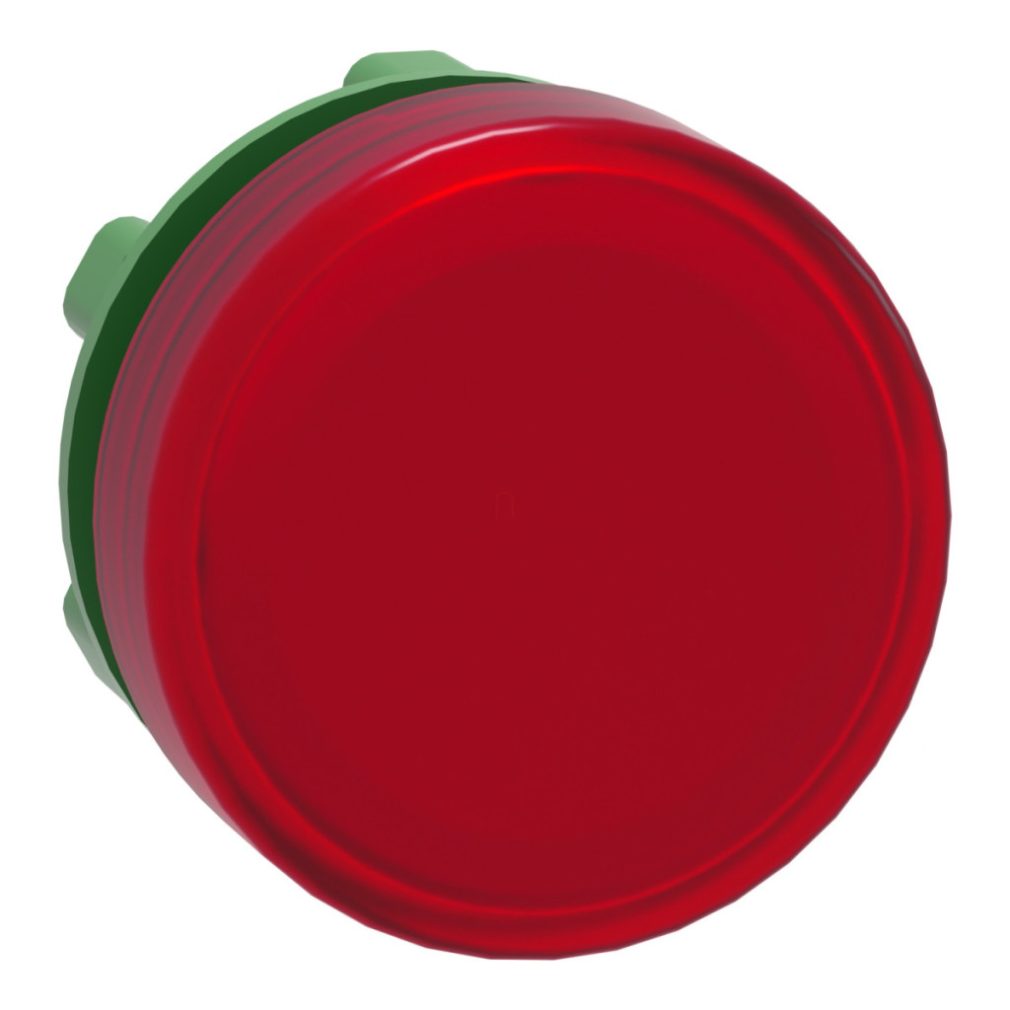

Gama de produse Schneider Electric Harmony XB5 Capul lămpii indicatoare ZB5AV043E este un element de control industrial profesional, care reprezintă alegerea perfectă pentru implementarea feedback-ului vizual în panouri de control, dulapuri de comutație și sisteme automatizate. Acest cap de lampă indicatoare roșie cu un diametru de 22 mm are un capac simplu și o soclu BA9s și este potrivit pentru adăugarea de marcaje și inscripții personalizate. Produsul este compatibil cu blocurile LED universale Schneider Electric, ceea ce permite o utilizare versatilă într-o varietate de aplicații. Capul lămpii de semnalizare este înconjurat de un inel din plastic de culoare gri închis, care asigură o montare stabilă și îi conferă un aspect estetic. Este important de reținut că, deși aspectul produsului s-a schimbat, acest lucru nu afectează funcționalitatea și utilizarea sa în condiții de siguranță. Capul lămpii de semnalizare ZB5AV043E este extrem de rezistent la influențele mediului, dovadă fiind clasele de protecție IP66, IP67, IP69 și IP69K. Aceasta înseamnă că produsul este complet rezistent la praf și apă și poate rezista la un jet de apă de înaltă presiune (7000000 Pa, 55 °C) de la o distanță de 0,1 metri. Clasele NEMA 13 și NEMA 4X oferă o dovadă suplimentară a protecției remarcabile a produsului împotriva uleiului, prafului și apei. Protecția împotriva impactului IK05 oferă o rezistență mecanică adecvată pentru utilizarea zilnică. Capul lămpii de semnalizare poate fi instalat într-o varietate de configurații electrice: P1 (montare pe panoul frontal cu LED integrat), P2 (montare pe panoul frontal cu LED și transformator integrate), PF1 (montare pe panoul frontal cu LED integrat) sau PR1 (montare pe panoul din spate cu LED integrat). Schneider Electric ZB5AV043E este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-5 și JIS C8201-1. Acest lucru asigură utilizarea la nivel global și conformitatea cu diverse reglementări regionale. Produsul este rezistent la vibrații (5 gn, f=2...500 Hz) și șocuri (30 gn pentru 18 ms sau 50 gn pentru 11 ms) întâlnite frecvent în mediile industriale. Conform dimensiunilor CAD, produsul are o lățime de 29 mm, o înălțime de 29 mm și o adâncime de 31 mm, ceea ce permite o instalare compactă. Indicatorul luminos poate fi utilizat cu diverse stații de comutare, cum ar fi tipurile XALD 1...5 cut-out și XALK 2...5 cut-out. Intervalul de temperatură de funcționare și depozitare al produsului este între -40 °C și 70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. ZB5AV043E poate fi o componentă importantă a oricărui sistem de control industrial în care feedback-ul vizual este crucial pentru o funcționare sigură și eficientă.
Schneider Electric Harmony XB5 - ZB5AV043E - indicator luminos roșu Ø22 cu abajur simplu LED - date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap de lampă de semnalizare
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB5
Material inel: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate de vânzare indivizibilă: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Roșu
Informații suplimentare despre actuator: Cu lentilă simplă, pentru inserarea marcajului
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaj
Cod compoziție electrică: P1 cu montare pe panou frontal și LED integrat, P2 cu montare pe panou frontal și LED integrat și transformator, PF1 cu montare pe panou frontal și LED integrat, PR1 cu montare pe panou posterior și LED integrat
Prezentare dispozitiv: Element de bază
Mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653 Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasă de protecție IK: IK05 conform IEC 50102
Standarde
UL 508, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
