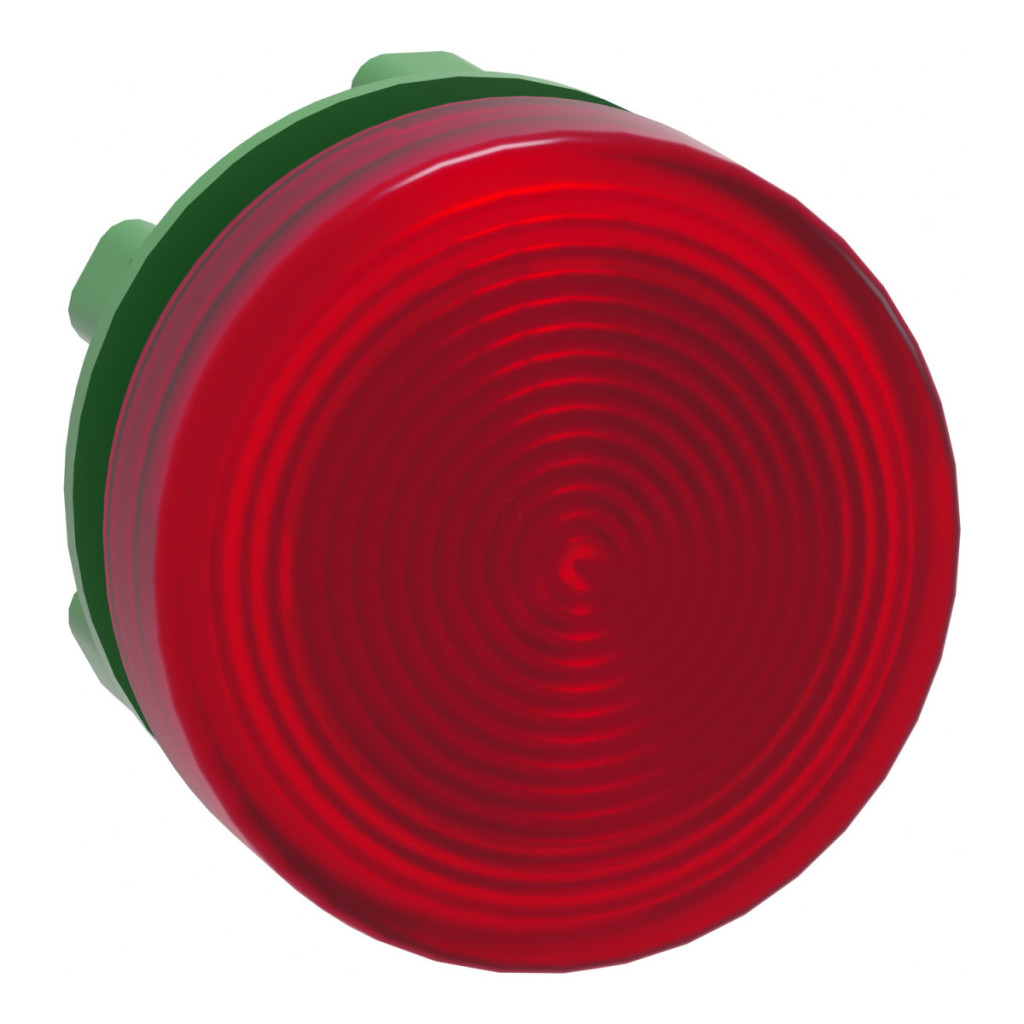

Gama de produse Schneider Electric Harmony XB5 Capul indicator luminos ZB5AV043S este un element de control industrial profesional care oferă vizibilitate și fiabilitate excelente în diverse aplicații de automatizare și control. Acest indicator luminos din plastic roșu, cu diametrul de 22 mm, este special conceput pentru a fi utilizat cu unități de iluminare LED universale, oferind o soluție modernă și eficientă din punct de vedere energetic pentru o varietate de necesități de semnalizare. Capul lămpii indicatoare ZB5AV043S are o lentilă canelată care îmbunătățește difuzia luminii și crește vizibilitatea, asigurând că semnalul este clar vizibil chiar și de la distanță mare sau în condiții de iluminare nefavorabile. Produsul este echipat cu un soclu BA9s, care facilitează conectarea și întreținerea unității LED. O caracteristică cheie a produsului este rama din plastic gri închis care înconjoară lentila roșie, care oferă un aspect elegant și, în același timp, face produsul durabil. ZB5AV043S este extrem de rezistent la influențele mediului, după cum o demonstrează gradul său ridicat de protecție. Produsul are protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă protecție completă împotriva pătrunderii prafului și a apei de diferite intensități, inclusiv spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Acest design robust face ca lampa de semnalizare să fie ideală pentru utilizarea în medii cu niveluri ridicate de praf și umiditate, cum ar fi fabricile de prelucrare a alimentelor, fabricile chimice sau aplicațiile în aer liber. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a rezistenței excelente a produsului la mediul înconjurător. Produsul funcționează în mod fiabil chiar și în condiții de temperatură extremă, cu un interval de temperatură de funcționare și depozitare de la -40 °C la +70 °C. În plus, are o clasificare de rezistență la impact IK05 conform IEC 50102 și prezintă o rezistență excelentă la vibrații (5 gn, f= 2-500 Hz) și la șocuri (30 gn pentru 18 ms sau 50 gn pentru 11 ms). Capul indicatorului luminos Schneider Electric Harmony XB5 ZB5AV043S este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-1 și alte standarde similare, ceea ce garantează calitatea și siguranța. În ceea ce privește datele tehnice, dimensiunile CAD ale produsului sunt 29 mm lățime, 29 mm înălțime și 31 mm adâncime. Capul lămpii indicatoare este rotund, cu un cap de tip standard. Oferă diverse opțiuni de montare și conectare, inclusiv terminale cu șurub, conectori plug-in, conectori Faston sau montare pe o placă de circuit imprimat. Produsul este compatibil cu stațiile de decuplare XALD 1-5 și XALK 2-5. Codul de asamblare electrică permite mai multe configurații: P1 și P2 pentru montarea pe panoul frontal cu LED integrat (P2 și cu transformator), PF1 pentru panoul frontal și PR1 pentru montarea pe panoul din spate cu LED integrat.
Schneider Electric Harmony XB5 - ZB5AV043S - cap de lampă indicatoare din plastic, Ø22, pentru lampă indicatoare LED, lentilă canelată, roșu date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de lampă de semnalizare
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB5
Materialul panoului frontal: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea lentilei: Roșu
Informații suplimentare de funcționare: Cu lentilă canelată
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumire stație: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod asamblare electrică: P1 montat pe panoul frontal cu LED integrat, P2 montat pe panoul frontal cu LED integrat și transformator, PF1 montat pe panoul frontal cu LED integrat, PR1 montat pe panoul din spate cu LED integrat
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Caracteristici de mediu: Iluminare ambientală ridicată
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
