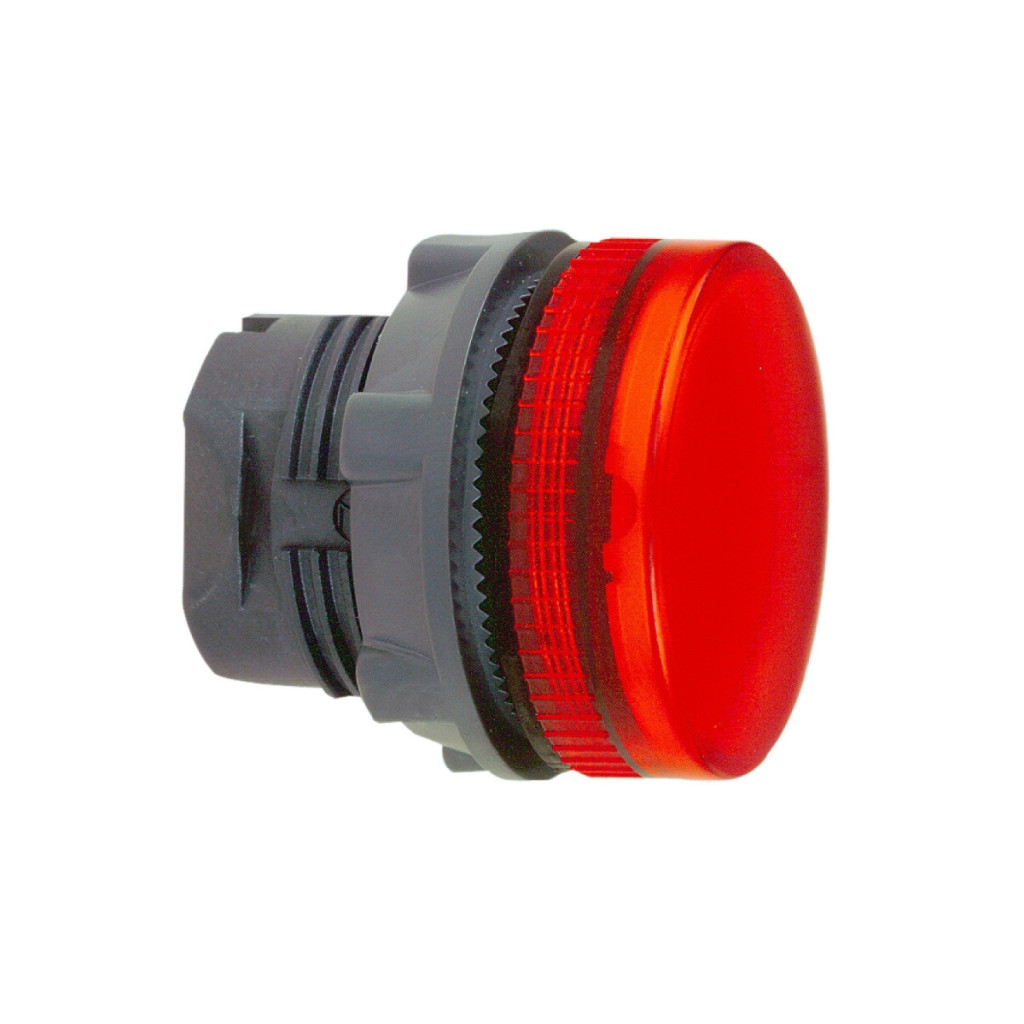

Capul lămpii indicatoare ZB5AV04S din gama de produse Harmony XB5 de la Schneider Electric este un indicator electric de înaltă calitate care poate fi utilizat în mod fiabil în medii industriale. Acest produs este special conceput pentru a oferi feedback vizual în medii în care este important să se indice în mod clar starea mașinilor, echipamentelor sau proceselor. ZB5AV04S este un indicator luminos din plastic cu diametrul de 22 mm și lentilă roșie canelată. Produsul este compatibil cu soclurile de becuri de tip BA 9s, fiind ușor de instalat în sistemele existente. Baza din plastic de culoare gri închis și lentila roșie oferă un aspect contrastant, care sporește vizibilitatea chiar și în medii cu luminozitate ridicată. Ca parte a seriei Harmony XB5, capul lămpii indicatoare ZB5AV04S se potrivește perfect cu celelalte elemente ale familiei de produse, fie că sunt butoane, comutatoare selector sau alte dispozitive de control. Capul lămpii indicatoare ZB5AV04S este extrem de rezistent la influențele externe din mediile industriale. Datorită claselor de protecție IP66, IP67, IP69 și IP69K, este rezistent la praf și jeturi de apă de până la 7.000.000 Pa la o temperatură de 55 °C. Clasele de protecție NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului robust al produsului. Gradul de rezistență la impact IK05 asigură că indicatorul luminos poate rezista la orice impact mecanic. Intervalul larg de temperatură de funcționare și depozitare, de la -40 °C la +70 °C, contribuie, de asemenea, la aplicabilitatea universală a produsului într-o varietate de condiții de mediu. Produsul este extrem de ușor și flexibil de instalat. Designul standard al capului și diametrul de montare de 22 mm permit conectarea capului lămpii de semnalizare ZB5AV04S la sistemul electric în diverse moduri: puteți utiliza borne cu șurub, conectori plug-in, conectori Faston sau chiar îl puteți monta pe o placă de circuit imprimat. Instrucțiunile detaliate de instalare și dimensiunile precise (dimensiuni CAD: 29 mm lățime, 29 mm înălțime, 31 mm adâncime) contribuie la asigurarea unei instalări precise. Produsul este, de asemenea, compatibil cu stațiile de decupare XALD 1...5 și XALK 2...5, ceea ce extinde și mai mult gama sa de aplicații. Capul lămpii indicatoare ZB5AV04S poate fi utilizat într-o varietate de configurații electrice: montare pe panoul frontal P3 cu soclu BA 9s, montare pe panoul frontal P4 cu soclu BA 9s și transformator și montare pe panoul frontal PF2 cu soclu BA 9s. Produsul are o rezistență remarcabilă la vibrații și șocuri, cu o rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 și o rezistență la șocuri de 30 gn și 50 gn conform IEC 60068-2-27. Toate aceste caracteristici asigură durata lungă de viață și funcționarea fiabilă a capului indicator luminos ZB5AV04S chiar și în cele mai dure medii industriale, unde feedback-ul vizual este esențial pentru o funcționare sigură și eficientă.
Schneider Electric Harmony XB5 - ZB5AV04S - date tehnice privind capul lămpii indicatoare din plastic
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de lampă indicatoare
Compatibilitatea produsului: BA 9s
Denumirea scurtă a dispozitivului: ZB5
Materialul soclului: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/comenzii sau lentilei: Roșu
Informații suplimentare privind comanda: Cu lentilă canelată
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod asamblare electrică: P3 montare pe panou frontal cu soclu BA 9s, P4 montare pe panou frontal cu soclu BA 9s și transformator, PF2 montare pe panou frontal cu soclu BA 9s
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60947-1, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Caracteristici de mediu: Mediu cu lumină ambientală puternică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
