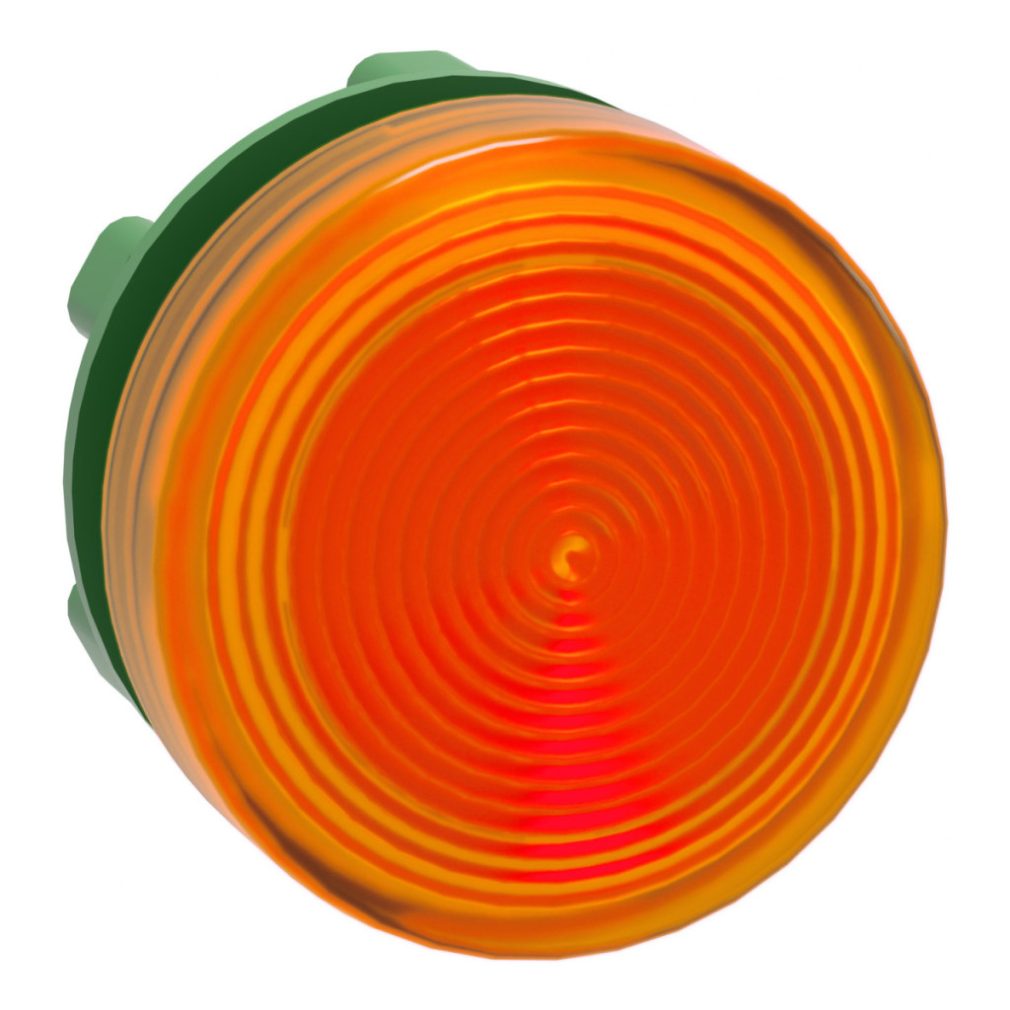

Capul indicator luminos Schneider Electric Harmony XB5 seria ZB5AV053S este un element de control industrial extrem de versatil și robust, care se integrează perfect în sistemele moderne de automatizare și control. Acest indicator luminos din plastic portocaliu se potrivește într-un orificiu de montare standard de 22 mm, fiind compatibil cu majoritatea panourilor de control industriale și a dulapurilor de control. ZB5AV053S este un cap de lampă de semnalizare cu lentilă canelată și soclu BA9s. Datorită designului său special, este compatibil cu blocurile LED universale Schneider Electric, permițând ajustarea flexibilă a intensității luminoase și a funcționării în funcție de aplicația specifică. Produsul are un cadru din plastic de culoare gri închis, care oferă un aspect contrastant cu suprafața portocalie a indicatorului. Lentila canelată conferă produsului proprietăți optice speciale, făcând indicatorul luminos clar vizibil din diferite direcții și de la o distanță mare, chiar și în condiții de lumină ambientală puternică. Caracteristicile tehnice remarcabile ale produsului includ niveluri excepționale de protecție: IP66, IP67, IP69 și IP69K, care împreună asigură o protecție perfectă împotriva prafului, a apei și a jeturilor de apă de înaltă presiune. Acest lucru permite utilizarea lămpii de semnalizare chiar și în cele mai dure medii industriale, cum ar fi industria alimentară, industria chimică sau aplicațiile în aer liber. Produsul poate rezista la un jet de apă de 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce dovedește robustețea sa excepțională. ZB5AV053S este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X, o dovadă suplimentară a protecției sale excelente împotriva mediului. Clasa de rezistență la impact IK05 garantează rezistența la impactul mecanic. Capul lămpii de semnalizare ZB5AV053S poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, ceea ce permite utilizarea produsului în condiții de mediu extreme. De asemenea, are o rezistență remarcabilă la vibrații și impact: rezistență la vibrații de 5 gn în intervalul de frecvență 2-500 Hz și rezistență la impact de 30 gn (18 ms) și 50 gn (11 ms) în cazul accelerației cu semiondă sinusoidală. Protecția la supratensiune a produsului este clasificată în clasa II, oferind siguranță suplimentară în sistemele electrice. Capul lămpii indicatoare Schneider Electric Harmony XB5 ZB5AV053S se potrivește perfect cu stațiile de întrerupere XALD 1-5 și XALK 2-5, fiind potrivit pentru o varietate de configurații ale panoului de control. Produsul poate fi utilizat cu diverse configurații electrice: cu codurile P1 și PF1 pentru montarea pe panoul frontal cu LED integrat și cu codul P2 pentru montarea pe panoul frontal cu LED integrat și transformator.
Schneider Electric Harmony XB5 - ZB5AV053S - cap de lampă indicatoare din plastic, Ø22, pentru lampă indicatoare LED, lentilă canelată, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap de lampă de semnalizare
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate per unitate: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Portocaliu
Informații suplimentare despre actuator: Cu lentilă canelată
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumirea stației: XALD 1...5 decupaje
XALK: 2...5 decupaje
Cod asamblare electrică: P1 cu LED integrat pentru montare pe panou frontal
P2: cu LED integrat și transformator pentru montare pe panou frontal
PF1: cu LED integrat pentru montare pe panoul frontal
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67: conform IEC 60529
IP69: conform IEC 60529
IP69K: conform ISO 20653
Protecție NEMA
Grad de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Caracteristici mecanice
Grad de protecție IK: IK05 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn: (durată = 11 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde
CSA C22.2 nr. 14
IEC 60947-5-4
IEC 60947-5-1
IEC 60947-1
IEC 60947-5-5
JIS C8201-5-1
UL 508
JIS C8201-1
Caracteristici de mediu
Caracteristici de mediu: Mediu cu iluminare ambientală ridicată
