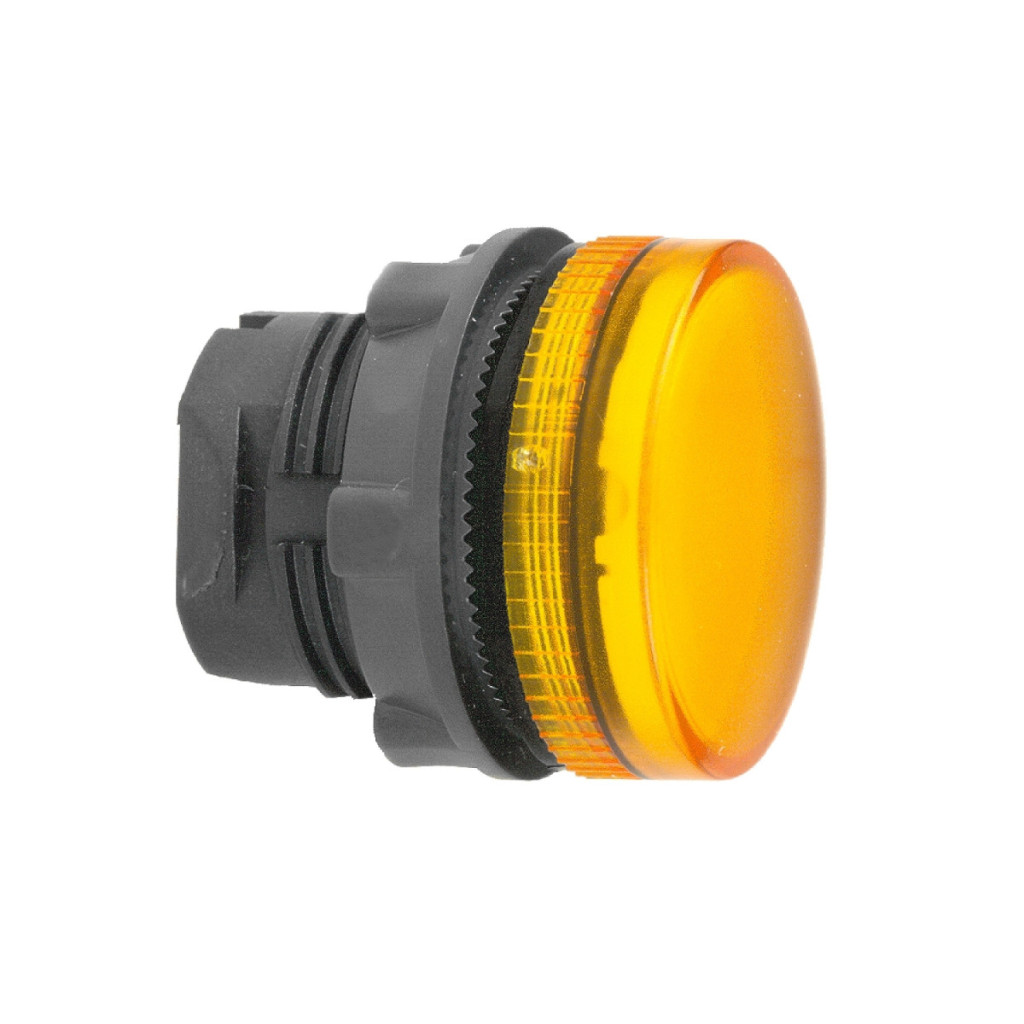

Parte a gamei Schneider Electric Harmony XB5, capul indicator luminos ZB5AV05S este un dispozitiv de control industrial de înaltă calitate, fiind alegerea perfectă pentru afișarea semnalelor vizuale pe mașini, echipamente și panouri de control. Acest indicator luminos din plastic portocaliu oferă fiabilitatea și durabilitatea caracteristice seriei Harmony XB5, iar designul său elegant și funcțional permite instalarea ușoară într-o varietate de medii industriale. Capul lămpii indicatoare ZB5AV05S se potrivește într-un orificiu de montare cu diametrul de 22 mm, fiind compatibil cu majoritatea panourilor de control și echipamentelor standard. Produsul utilizează un bec bazat pe BA9s și are o lentilă canelată care asigură o distribuție optimă a luminii, făcând semnalul clar vizibil chiar și de la distanță sau în condiții de iluminare extreme. Combinația dintre rama din plastic gri închis și lentila portocalie nu numai că oferă un aspect estetic, dar și o vizibilitate excelentă, ceea ce este esențial în mediile industriale. Capul lămpii de semnalizare ZB5AV05S are parametri tehnici remarcabili. Datorită claselor de protecție IP66, IP67, IP69 și IP69K, este complet rezistent la praf și apă, precum și la spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C), ceea ce îl face alegerea ideală pentru medii în care echipamentele trebuie curățate regulat. Produsul poate fi utilizat la temperaturi de funcționare cuprinse între -40 °C și +70 °C, ceea ce permite utilizarea în condiții extreme. Are rezistență la impact IK05 conform IEC 50102 și este rezistent la vibrații (5 gn) și șocuri (până la 50 gn). Capul lămpii indicatoare ZB5AV05S poate fi utilizat în diverse configurații electrice: cu codul P3 pentru montarea pe panoul frontal cu bec BA 9s, cu codul P4 pentru montarea pe panoul frontal cu bec BA 9s și transformator și cu codul PF2 pentru montarea pe panoul frontal cu bec BA 9s. Produsul este compatibil cu stațiile de control cu decupaje XALD 1-5 și decupaje XALK 2-5. Capul lămpii indicatoare are o lățime de 29 mm, o înălțime de 29 mm și o adâncime de 31 mm și are un design standard (rotund). Produsul a fost proiectat în conformitate cu standardele internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-5, UL 508, JIS C8201-1 și JIS C8201-5-1, fiind astfel adecvat pentru utilizare la nivel global.
Schneider Electric Harmony XB5 - ZB5AV05S - cap de lampă indicatoare din plastic, Ø22, lampă indicatoare cu bec BA9s, lentilă canelată, portocalie date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap lampă indicatoare
Compatibilitatea produsului: BA 9s
Denumire scurtă a dispozitivului: ZB5
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau a lentilei: Galbenă
Informații suplimentare despre actuator: Cu lentilă canelată Date suplimentare Lățime totală CAD: 29 mm Înălțime totală CAD: 29 mm Adâncime totală CAD: 31 mm Denumire stație: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod combinație electrică: P3 cu montare pe panou frontal cu BA 9s, P4 cu montare pe panou frontal cu BA 9s și transformator, PF2 cu montare pe panou frontal cu BA 9s
Descrierea dispozitivului: Element de bază
Mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653 Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde
JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-5, UL 508, JIS C8201-1
Caracteristici de mediu
Mediu cu iluminare ambientală ridicată
Rezistență la vibrații
5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
