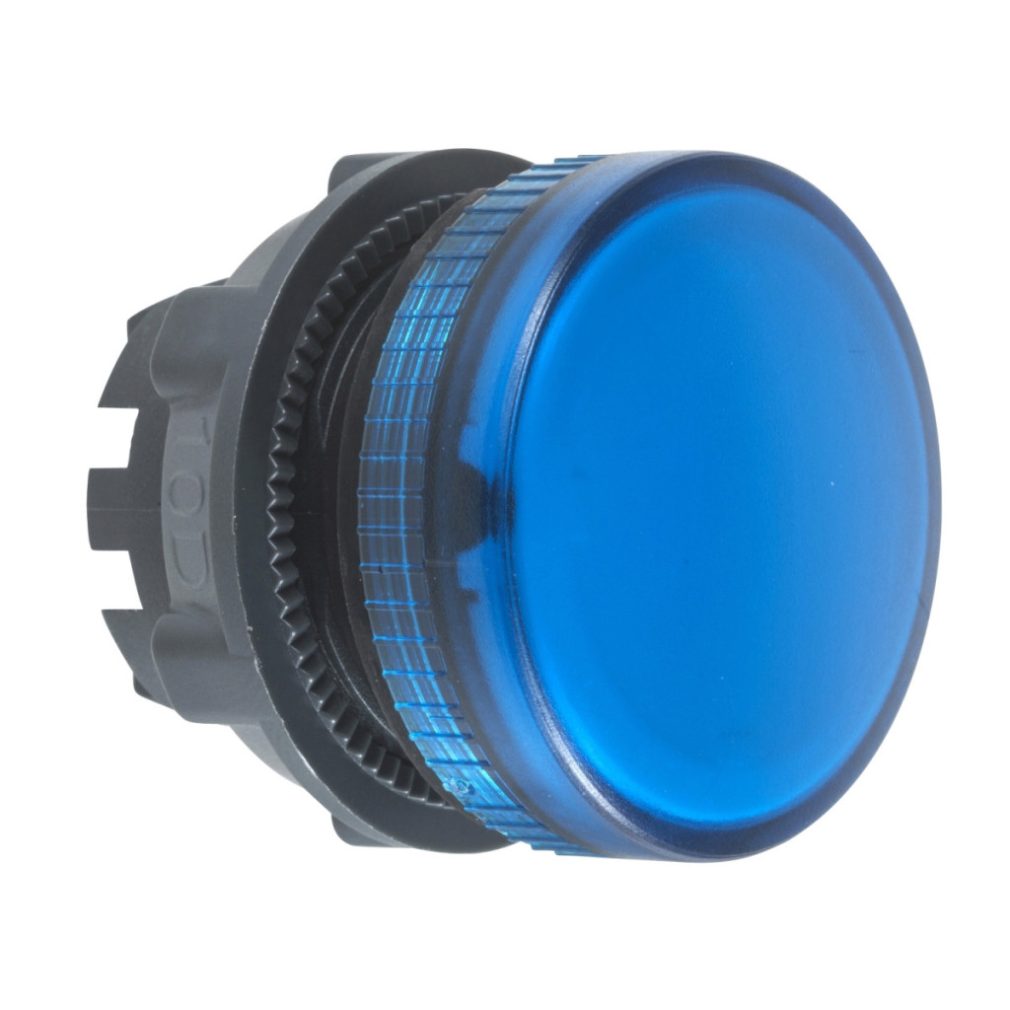

Capul lămpii indicatoare ZB5AV06 din seria Harmony XB5 de la Schneider Electric este o componentă profesională de control industrial care oferă un afișaj de înaltă calitate în culoarea albastră în diverse aplicații de automatizare și control. Ca parte a familiei de produse Harmony XB5, acest produs este conceput pentru fiabilitate și durabilitate, optimizat special pentru utilizarea în medii industriale. Capul indicatorului luminos ZB5AV06 are un cadru din plastic de culoare gri închis, care asigură un design durabil și rezistent. Datorită diametrului standard de montare de 22 mm, poate fi instalat cu ușurință în majoritatea panourilor de control și a dulapurilor de comutație. Produsul este compatibil cu soclurile de tip BA 9s, care pot fi utilizate cu tipuri de becuri disponibile pe scară largă și ușor accesibile. Unitatea indicatoare rotundă are o lentilă albastră netedă, care asigură o vizibilitate optimă în diferite condiții de iluminare. Durabilitatea și fiabilitatea excepționale ale capului lămpii indicatoare Schneider Electric ZB5AV06 sunt confirmate de conformitatea sa cu standardele internaționale stricte. Produsul are protecție IP66, IP67, IP69 și IP69K conform standardelor IEC 60529 și ISO 20653, ceea ce asigură o protecție excelentă împotriva prafului și a apei și este, de asemenea, rezistent la jeturi de apă de înaltă presiune (7000000 Pa la 55 °C). De asemenea, este conform cu clasificările NEMA 13 și NEMA 4X și are rezistență la impact IK05. Aceste caracteristici sunt deosebit de valoroase în medii în care elementele de control trebuie să reziste la condiții extreme. Caracteristicile tehnice ale produsului includ o gamă largă de temperaturi de funcționare (-40 până la 70 °C), care asigură funcționarea corespunzătoare atât în timpul depozitării, cât și în timpul funcționării. ZB5AV06 are, de asemenea, o rezistență excelentă la vibrații (5 gn în intervalul de frecvență 2...500 Hz) și o rezistență semnificativă la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms în cazul accelerației semisinusoidale). În ceea ce privește protecția împotriva supratensiunii, acesta este conform cu clasificarea Clasa II conform IEC 60536. Produsul este compatibil cu mai multe tipuri de stații, inclusiv modelele XALD 1...5 cut-out și XALK 2...5 cut-out. Codul compoziției sale electrice este P3 cu montare pe panoul frontal și soclu BA 9s, P4 cu montare pe panoul frontal, soclu BA 9s și transformator și PF2 cu montare pe panoul frontal și soclu BA 9s. Dimensiunile produsului sunt definite cu precizie: 29 mm lățime, 29 mm înălțime și 31 mm adâncime. Această dimensiune compactă permite utilizarea eficientă a spațiului chiar și pe panouri de control cu dimensiuni limitate. Capul lămpii indicatoare ZB5AV06 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-1 și JIS C8201-1, asigurând utilizabilitatea și compatibilitatea la nivel global. Capul indicator luminos albastru Schneider Electric ZB5AV06 este alegerea ideală pentru sistemele de automatizare industrială, panourile de control, indicarea stării mașinilor și echipamentelor, unde feedback-ul vizual albastru transmite informații importante operatorilor.
Schneider Electric Harmony XB5 - ZB5AV06 - cap de lampă indicatoare din plastic, Ø22, pentru lampă indicatoare cu bec BA9s, albastru date tehnice
Informații generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de lampă de semnalizare
Compatibilitate: BA 9s
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Culoarea lentilei: Albastră
Informații suplimentare despre operator: Cu lentilă netedă
Date tehnice suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumire stație: XALD 1...5 cu decupaj, XALK 2...5 decupaje
Cod compoziție electrică: P3 cu montare pe panou frontal și soclu BA 9s, P4 cu montare pe panou frontal, soclu BA 9s și transformator, PF2 cu montare pe panou frontal și soclu BA 9s
Descrierea dispozitivului: Element de bază
Parametri de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde
IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
