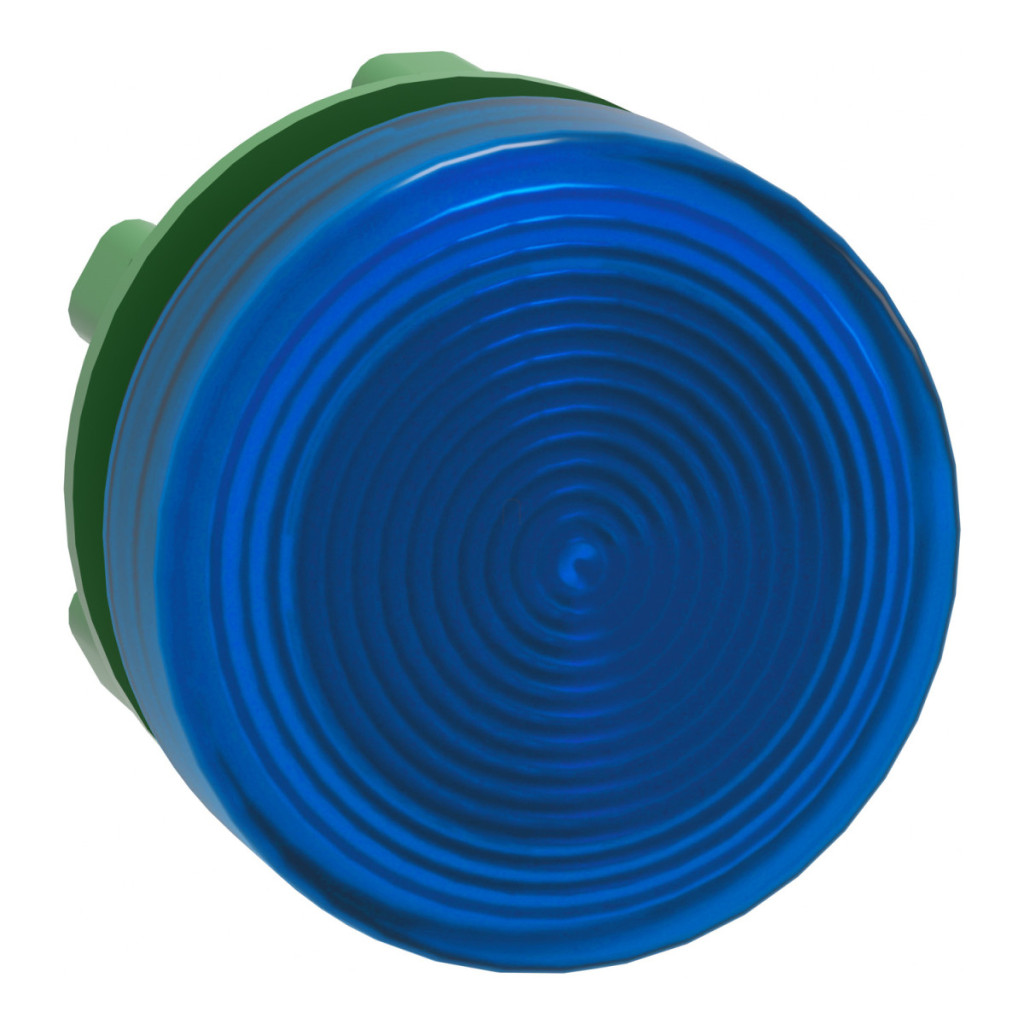

Capul lămpii indicatoare ZB5AV063S din seria Harmony XB5 de la Schneider Electric este un dispozitiv de control și semnalizare de înaltă calitate, care oferă un feedback vizual fiabil atât în medii industriale, cât și în dulapuri de comutație. Acest cap de lampă indicatoare din plastic albastru, cu diametrul de 22 mm, este compatibil cu blocurile LED universale, oferind opțiuni de aplicare flexibile într-o varietate de sisteme electrice. Capul lămpii indicatoare ZB5AV063S face parte din familia de produse Harmony XB5, care include o gamă largă de dispozitive standard de control și semnalizare. Capul lămpii indicatoare are o lentilă albastră, canelată, care asigură o distribuție optimă a luminii și este echipat cu un soclu BA9s. Producătorul subliniază că aspectul produsului se poate modifica, dar acest lucru nu afectează funcționalitatea și siguranța produsului și asigură compatibilitatea cu blocurile LED universale. Capul lămpii indicatoare poate fi utilizat în multe domenii ale industriei electrotehnice și mecanice. Diametrul standard de montare de 22 mm permite instalarea ușoară în panoul frontal al majorității dulapurilor de comutație, panourilor de control sau carcaselor mașinilor. ZB5AV063S are un design standard al capului și este compatibil cu decupajele XALD 1...5 și XALK 2...5. Produsul poate fi utilizat în mai multe configurații electrice: montare pe panoul frontal P1 cu LED integrat, montare pe panoul frontal P2 cu LED integrat și transformator, montare pe panoul frontal PF1 cu LED integrat sau montare pe partea din spate PR1 cu LED integrat. Capul lămpii de semnalizare ZB5AV063S are caracteristici de protecție remarcabile: IP66, IP67, IP69 conform IEC 60529 și IP69K conform ISO 20653, ceea ce înseamnă o protecție excelentă împotriva prafului și apei, făcându-l sigur pentru utilizare în medii umede și prăfuite. Produsul are, de asemenea, protecție NEMA 13 și NEMA 4X. Este de remarcat faptul că capul lămpii indicatoare este, de asemenea, rezistent la echipamente de spălare cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). De asemenea, are protecție mecanică în conformitate cu IEC 50102, cu o clasificare IK05. Capul lămpii de semnalizare Schneider Electric ZB5AV063S este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5 și JIS C8201-1. Produsul oferă performanțe excelente din punct de vedere ecologic, cu o temperatură de depozitare și de funcționare cuprinsă între -40 și 70 °C. Capul lămpii indicatoare este deosebit de potrivit pentru utilizarea în medii cu iluminare ambientală puternică. Are o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz) conform IEC 60068-2-6 și rezistență la impact (30 gn până la 18 ms și 50 gn până la 11 ms) conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AV063S - cap lampă indicatoare albastră Ø22 capac canelat LED - date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap de lampă indicatoare
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Albastru
Informații suplimentare despre actuator: Cu lentilă canelată
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumire stație: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod asamblare electrică: P1 cu montare pe panou frontal și LED integrat, P2 cu montare pe panou frontal și LED integrat și transformator, PF1 cu montare pe panou frontal și LED integrat, PR1 cu montare pe panou posterior și LED integrat
Prezentarea dispozitivului: Elemente de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II în conformitate cu IEC 60536
Grad de protecție IP: IP66 în conformitate cu IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la echipamente de spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde: UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Caracteristici de mediu: Mediu cu iluminare ambientală ridicată
Rezistență la vibrații: 5 gn (f= 2...500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
