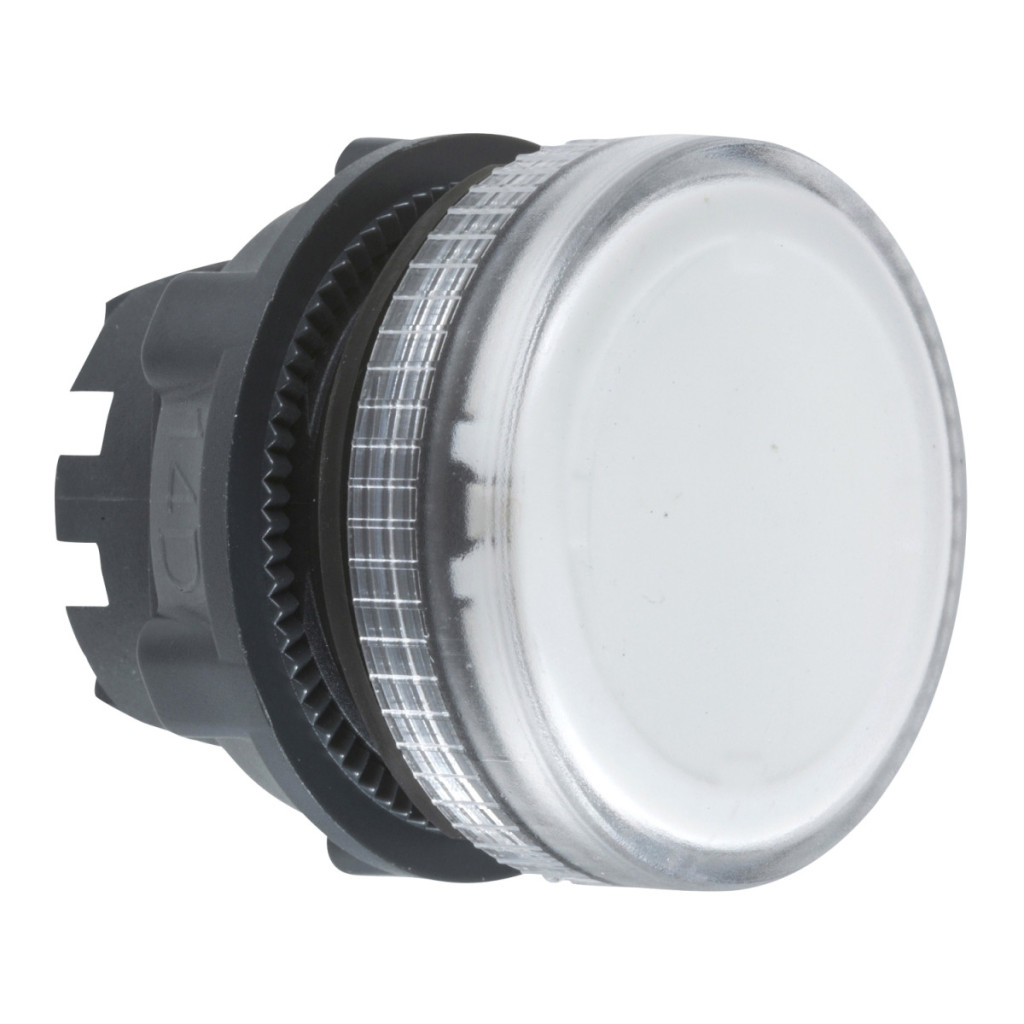

Capul lămpii indicatoare ZB5AV07 din seria Harmony XB5 de la Schneider Electric este un element de control industrial extrem de versatil, care poate fi utilizat cu becuri cu soclu BA9. Acest cap de lampă din plastic transparent, cu design standard, este special conceput pentru instalarea în panouri de control și dulapuri de comutare, unde este importantă semnalizarea clară și fără ambiguitate. Produsul are un cadru din plastic de culoare gri închis, care contrastează bine cu lentila transparentă, asigurând o bună vizibilitate într-o varietate de condiții de mediu. Capul lămpii indicatoare ZB5AV07 este alegerea perfectă pentru utilizarea în medii industriale, panouri de control, mașini și echipamente unde este necesară indicarea vizuală a stării procesului. Produsul are un diametru de montare de 22 mm, care este un standard larg acceptat în industrie, ceea ce îl face ușor de integrat în majoritatea tablourilor de distribuție și panourilor de control. ZB5AV07 este un cap de lampă indicatoare rotundă cu lentilă netedă. Produsul este proiectat pentru a fi compatibil cu stațiile de decupare XALD 1-5 și XALK 2-5, ceea ce sporește flexibilitatea sa de utilizare. Compoziția sa electrică poate fi descrisă prin mai multe coduri: P3 montabil frontal cu soclu BA 9s, P4 montabil frontal cu soclu BA 9s și transformator și PF2 montabil frontal cu soclu BA 9s. Acest membru al seriei Harmony XB5 oferă o protecție remarcabilă împotriva influențelor mediului, dovadă fiind clasele de protecție IP66, IP67, IP69 și IP69K. Aceasta înseamnă că este complet rezistent la praf, la imersia temporară în apă și la jeturi de apă fierbinte de înaltă presiune, asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale. Produsul are, de asemenea, clasele NEMA 13 și NEMA 4X, o dovadă suplimentară a rezistenței sale excelente la mediul înconjurător. Clasa de rezistență la impact IK05 asigură că lampa poate rezista la impacturi mecanice. Capul lămpii de semnalizare ZB5AV07 poate fi utilizat într-un interval de temperatură de la -40 la +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Produsul poate rezista la spălarea cu apă sub presiune la 55 °C și la o presiune de până la 7.000.000 Pa de la o distanță de 0,1 metri, ceea ce este deosebit de important în industriile în care este necesară curățarea regulată cu apă sub presiune, cum ar fi industria alimentară și farmaceutică. Rezistența sa la vibrații este de 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) conform IEC 60068-2-27 pentru accelerație cu semiondă sinusoidală.
Schneider Electric Harmony XB5 - ZB5AV07 - cap de lampă indicatoare din plastic, Ø22, bec indicator BA9s, transparent date tehnice
Caracteristici principale ale produsului
Familia de produse: Harmony XB5
Tipul produsului: Cap indicator luminos
Compatibilitate produs: BA 9s
Denumire scurtă produs: ZB5
Material placă frontală: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Formă cap unitate de semnalizare: rotundă
Culoare lentilă/capac: transparentă
Informații suplimentare despre control: Cu lentilă netedă
Informații suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 31 mm
Denumire stație: XALD 1...5 decupaj, XALK 2...5 decupaje
Cod compoziție electrică: P3 montat frontal cu soclu BA 9s, P4 montat frontal cu soclu BA 9s și transformator, PF2 montat frontal cu soclu BA 9s
Descrierea dispozitivului: Element de bază
Parametri de mediu
Grad de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653 Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde și conformitate
Standarde: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27.
