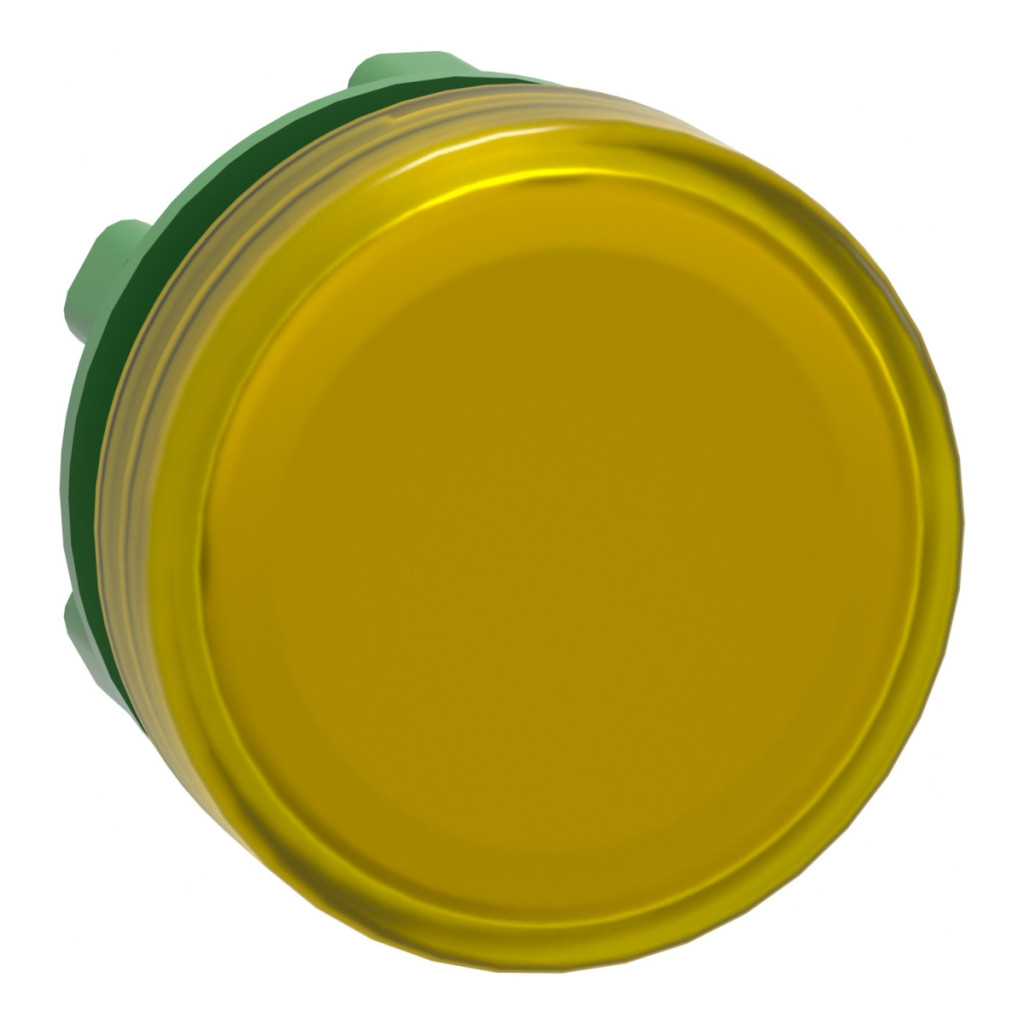

Gama de produse Schneider Electric Harmony XB5 Capul lămpii indicatoare ZB5AV083 este un element de control industrial proiectat cu precizie, care oferă combinația perfectă între funcționalitate și fiabilitate. Acest indicator luminos din plastic galben are un diametru de 22 mm și o lentilă netedă și este echipat cu un soclu BA9s, fiind compatibil cu becurile indicatoare standard și LED-urile. Produsul este rezultatul unei dezvoltări importante realizate de Schneider Electric, fiind acum pe deplin compatibil cu blocurile LED universale, fără a suferi modificări în ceea ce privește funcționalitatea și siguranța. Capul indicatorului luminos ZB5AV083 se bucură de compatibilitate universală cu LED-urile, ceea ce îi mărește semnificativ domeniile de aplicare. Produsul are un cap rotund al unității indicatoare și o lentilă galbenă, care asigură o vizibilitate excelentă chiar și în medii industriale. Inelul din plastic gri închis (ramă) este durabil și asigură o durată lungă de viață chiar și în condiții industriale. Diametrul standard de montare de 22 mm permite instalarea ușoară în majoritatea panourilor de control. Din punct de vedere tehnic, ZB5AV083 are caracteristici excelente. Dimensiunile sale CAD (29 mm lățime, 29 mm înălțime și 31 mm adâncime) asigură un design compact, făcându-l o soluție economisitoare de spațiu pentru console și panouri de control. Este compatibil cu denumirile stațiilor cu decupaje XALD 1...5 și XALK 2...5, ceea ce oferă opțiuni flexibile de instalare. Codurile sale de asamblare electrică (P1, P2, PF1, PR1) permit diferite configurații de instalare: montare frontală cu LED integrat, montare frontală cu LED integrat și transformator sau montare posterioară cu LED integrat. Capul lămpii de semnalizare Schneider Electric ZB5AV083 este extrem de rezistent la influențele mediului. Este acoperit cu TH și are o temperatură de depozitare și de funcționare cuprinsă între -40 și 70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Clasele de protecție IP66 și IP67 (conform IEC 60529) și clasificările NEMA 13 și NEMA 4X oferă o protecție excelentă împotriva prafului și a apei. Poate rezista la o spălare cu presiune înaltă de 7000000 Pa la 55 °C de la o distanță de 0,1 m. Datorită rezistenței la impact IK05 (conform IEC 50102), poate rezista la impacturi mecanice, iar rezistența la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6. Rezistența sa la impact este remarcabilă: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AV083 - cap indicator luminos din plastic, Ø22, pentru lampă de semnalizare LED, galben Date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap lampă de semnalizare
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB5
Material inel: Plastic gri închis
Diametru de montare: 22 mm
Vândut în cantități indivizibile de: 1
Forma capului unității indicatoare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Galbenă
Informații suplimentare despre actuator: Cu lentilă netedă
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Denumirea stației: XALD 1...5 decupaje
XALK 2...5 decupaje
Cod compoziție electrică: P1 montare pe panou frontal cu LED integrat
P2 montare pe panou frontal cu LED integrat și transformator
PF1 montare pe panou frontal cu LED integrat
PR1 montare pe panou posterior cu LED integrat
Prezentarea dispozitivului: Element de bază
Mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
Grad de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasă de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, JIS C8201-1
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
