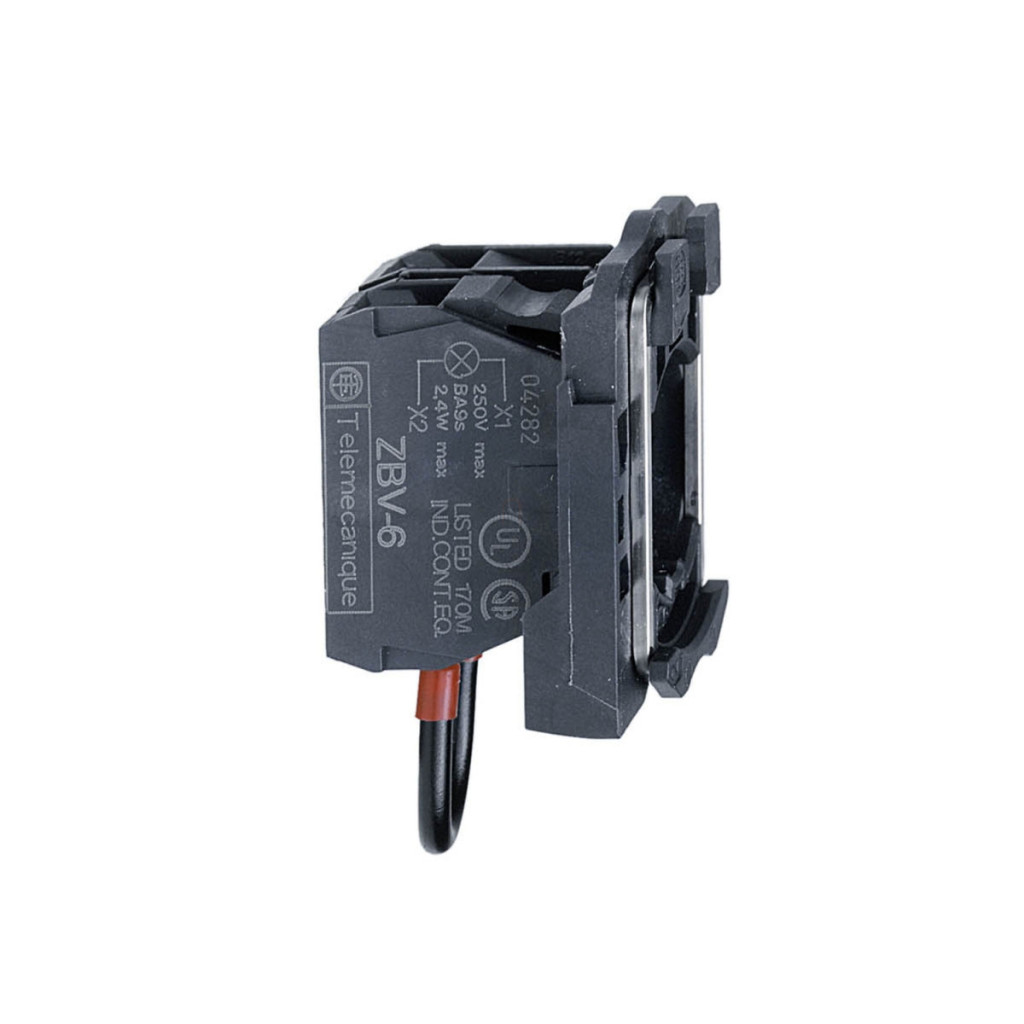

Blocul de indicatoare luminoase Schneider Electric Harmony XB5 seria ZB5AV156 este un element de control industrial profesional care oferă soluția perfectă pentru sarcini de semnalizare în diverse medii și aplicații. Acest ansamblu complet corp/bloc luminos este proiectat pentru becuri cu soclu BA9, are un colier de montare din plastic și poate fi utilizat cu tensiuni de până la 250 V. Ca parte a familiei de produse Harmony XB5, acest bloc luminos este o alegere excelentă pentru instalarea în dulapuri industriale de comutație, panouri de control sau unități de control pentru mașini. Versatilitatea produsului este demonstrată de gama sa extrem de largă de temperaturi de funcționare: poate fi utilizat la temperaturi de funcționare între -25 °C și 70 °C, în timp ce temperatura de depozitare poate fi între -40 °C și 70 °C. Acest lucru îl face deosebit de avantajos pentru aplicații industriale care funcționează în condiții extreme. Blocul luminos ZB5AV156 are un nivel remarcabil de protecție, dovadă fiind clasele de protecție IP66, IP67, IP69 și IP69K. Acest nivel ridicat de protecție asigură rezistența dispozitivului la praf, apă și jeturi de apă de înaltă presiune, făcându-l o alegere ideală pentru medii industriale umede sau prăfuite. Produsul a fost tratat cu protecție TH pentru o rezistență și mai mare. Acesta aparține clasei de protecție tactilă II conform IEC 60536, ceea ce oferă o siguranță sporită pentru utilizatori. Blocul luminos Schneider Electric ZB5AV156 este echipat cu terminale cu șurub care permit conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1, sau fire cu o secțiune transversală de 1 x 0,22 mm² fără capete de cablu. Produsul este proiectat să emită un semnal luminos constant și necesită o alimentare directă cu energie electrică de mai puțin de 2,4 W pentru bec. Este important de reținut că becul nu este inclus în pachet și trebuie achiziționat separat. Corpul cu colier de montare din plastic are dimensiuni compacte: 30 mm lățime, 42 mm înălțime și 32 mm adâncime, conform dimensiunilor CAD.
Schneider Electric Harmony XB5 - ZB5AV156 - lampă indicatoare din plastic cu bloc de soclu BA9s și bază de montare, 250 V date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Ansamblu complet corp/bloc lumină
Denumirea scurtă a dispozitivului: ZB5
Materialul colierului de fixare: Plastic
Sursă de lumină: Becul nu este inclus
Soclu bec: BA 9s
Alimentare bloc luminos: Directă <2,4 W
Date de conectare
Conectare - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Descrierea punctului terminal ISO n°1: (X1-X2)PL
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici fizice
Lățime CAD: 30 mm
Înălțime CAD: 42 mm
Adâncime CAD: 32 mm
Formă cap șurub
În formă de cruce, compatibil cu șurubelnița Philips nr. 1
În formă de cruce, compatibil cu șurubelnița Pozidriv nr. 1
Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm
Cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Tensiune nominală de alimentare [Us]: <= 250 V
Parametri de mediu
Protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
