Unitatea completă de corp/bloc indicator luminos Schneider Electric Harmony XB5 seria ZB5AV5D1 servește ca element de control industrial de înaltă calitate în diverse aplicații de automatizare și control. Această lampă indicatoare cu lumină albă cu bec LED BA9s este vândută împreună cu un colier de montare pe corp, fiind astfel o componentă gata de instalare. Blocul de lumini indicatoare ZB5AV5D1 funcționează la 400 V c.a., 50/60 Hz și are un transformator încorporat care transformă tensiunea la 6 V cu o putere de 1,2 VA pentru a alimenta LED-ul. Produsul este potrivit pentru semnalizare continuă (constantă) cu lumină albă, care este foarte vizibilă în diverse medii industriale. Unitatea are terminale cu șurub care permit conectarea cablurilor <= 2 x 1,5 mm² cu manșoane sau >= 1 x 0,22 mm² fără manșoane, în conformitate cu standardul IEC 60947-1. Conexiunea are o alocare a terminalelor ISO n°1 (X1-X2)PL. ZB5AV5D1 are parametri tehnici excelenți. Tensiunea nominală de izolare este de 600 V (conform gradului de poluare 3) în conformitate cu IEC 60947-1. Tensiunea nominală de impuls este de 6 kV, tot în conformitate cu IEC 60947-1. Unitatea poate fi montată din față și are un colier de fixare din plastic pentru o instalare ușoară. Dimensiunile produsului sunt optime pentru aplicații industriale: lățimea totală conform CAD este de 30 mm, înălțimea este de 42 mm, iar adâncimea este de 55 mm. Cuplul de strângere pentru șuruburi este între 0,8 și 1,2 N.m, în conformitate cu IEC 60947-1. Capetele șuruburilor sunt compatibile cu diverse șurubelnițe: Phillips (dimensiunea 1 și Pozidriv dimensiunea 1) și plate (diametru de 4 mm și 5,5 mm). ZB5AV5D1 are o gamă extrem de largă de temperaturi de funcționare și depozitare: -40...70 °C, ceea ce asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul aparține clasei de protecție electrică Clasa II, conform IEC 60536. Blocul de indicatoare luminoase are o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz conform IEC 60068-2-6) și o rezistență remarcabilă la impact (30 gn pentru 18 ms sau 50 gn pentru 11 ms în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27). Produsul este conform cu numeroase standarde internaționale, printre care: JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Certificările internaționale includ CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care atestă fiabilitatea și calitatea produsului în diverse domenii de aplicare.

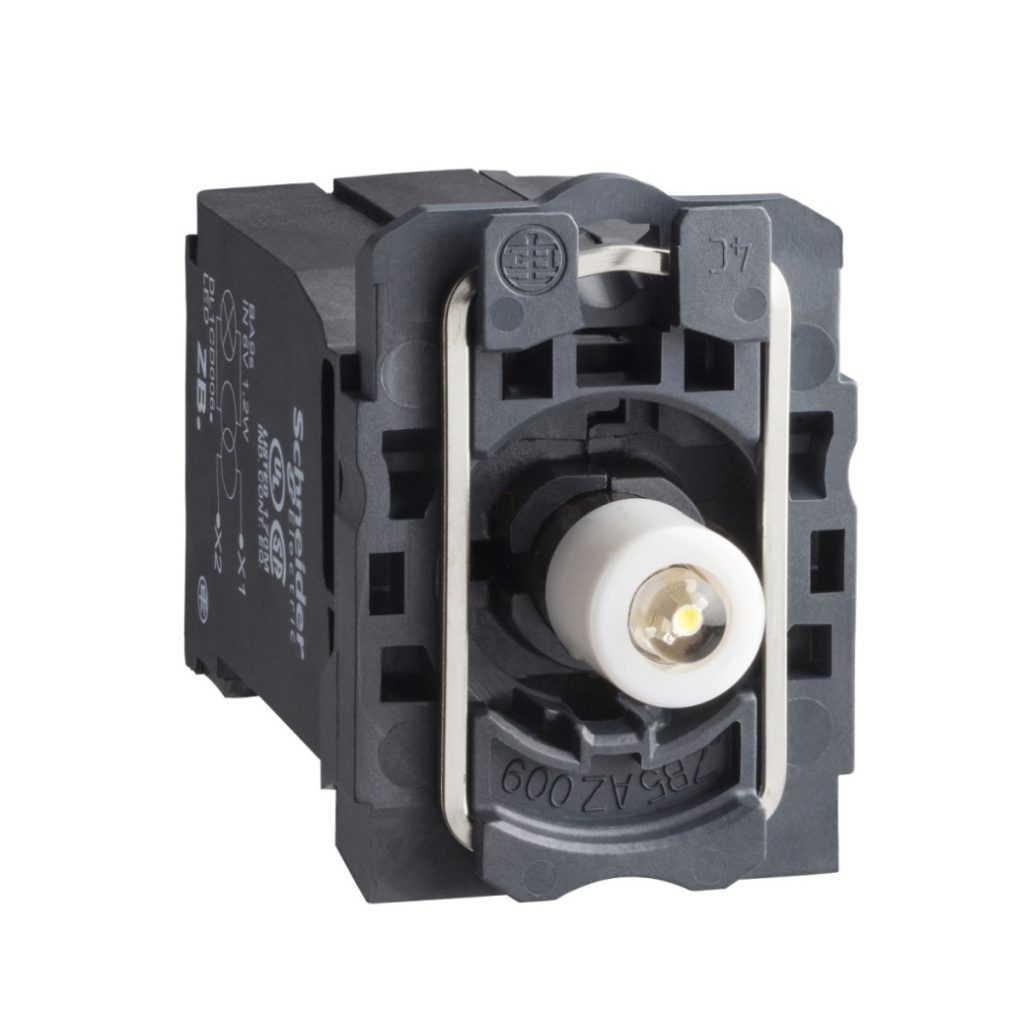

Schneider Electric Harmony XB5 - ZB5AV5D1 - lampă indicatoare din plastic BA9s soclu bloc LED cu bază de montare, 400VAC, alb date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Corp complet/unitate bloc indicator luminos
Denumire scurtă a produsului: ZB5
Material colier de montare: Plastic
Sursă de lumină: LED
Soclu bec: BA 9s
Culoarea sursei de lumină: Albă
Tipul semnalului: Constant
Caracteristici electrice
Alimentare bloc luminos: 1,2 VA 6 V prin transformator încorporat
Tensiune nominală de alimentare: 400 V c.a., 50/60 Hz
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Clasa de protecție electrică: Clasa II conform IEC 60536
Cod compoziție electrică: P4, M9
Conexiune
Tip conector: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără manșoane conform IEC 60947-1
Descrierea terminalelor: ISO n°1 (X1-X2)PL
Tip cap șurub: Phillips (compatibil cu șurubelniță Philips dimensiune 1)
Phillips (compatibil cu șurubelniță Pozidriv dimensiune 1)
Cu fantă (compatibil cu șurubelniță plată cu diametrul de 4 mm)
Cu fantă (compatibil cu șurubelniță plată cu diametrul de 5,5 mm)
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici mecanice
Montare bloc: Montare frontală
Lățime totală conform CAD: 30 mm
Înălțime totală conform CAD: 42 mm
Adâncime totală conform CAD: 55 mm
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Grad de protecție: TH
Standarde și certificări
Conformitate cu standardele: JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
