Gama de produse Schneider Electric Harmony XB5 ZB5AV5D3 indicator luminos este o soluție profesională de automatizare industrială, care reprezintă alegerea perfectă pentru panouri de control și console de control. Acest ansamblu complet corp/bloc luminos este dotat cu un indicator luminos verde și un inel de fixare din plastic, fiind ideal pentru o varietate de aplicații industriale. O caracteristică cheie a lămpii indicatoare ZB5AV5D3 este becul LED cu soclu BA9s, care este alimentat de un transformator încorporat (1,2 VA, 6 V). Produsul funcționează la 400 V c.a. cu o frecvență de 50/60 Hz, ceea ce îl face compatibil cu majoritatea mediilor industriale. Conectarea prin borne cu șurub permite o instalare flexibilă, suportând cabluri cu o secțiune transversală maximă de 2 x 1,5 mm² cu papuci de cablu sau o secțiune transversală minimă de 1 x 0,22 mm² fără papuci de cablu, în conformitate cu IEC 60947-1. Produsul are un design robust, care asigură o temperatură de funcționare și depozitare cuprinsă între -40 și +70 °C, garantând o funcționare fiabilă chiar și în condiții extreme. Prezintă o rezistență remarcabilă la vibrații (5 gn, f= 2 până la500 Hz conform IEC 60068-2-6) și este rezistent la șocuri (30 gn pentru 18 ms sau 50 gn pentru 11 ms cu accelerație semiondă sinusoidală conform IEC 60068-2-27). Produsul aparține clasei de protecție electrică II conform IEC 60536, ceea ce înseamnă siguranță suplimentară pentru utilizatori. Lampa indicatoare ZB5AV5D3 este conformă cu numeroase standarde internaționale, inclusiv JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1 și JIS C8201-1, și are certificate CSA, DNV, BV, LROS (Lloyds register of shipping) și UL. Produsul are o tensiune de izolare de 600 V (grad de poluare 3) conform IEC 60947-1 și o rezistență nominală la tensiune de impuls de 6 kV conform IEC 60947-1, ceea ce oferă o protecție remarcabilă împotriva supratensiunii. ZB5AV5D3 este un tip de semnalizare constantă, oferind utilizatorilor o indicație vizuală continuă.

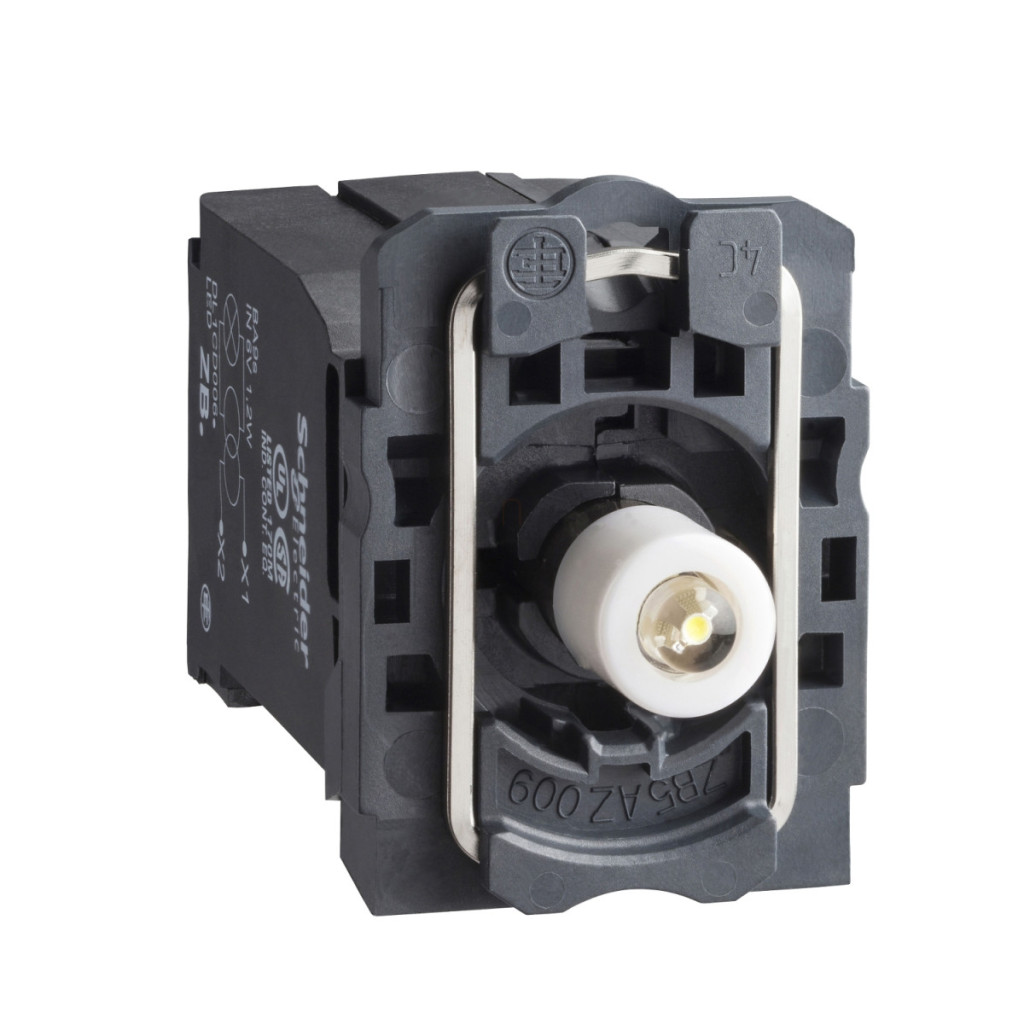

Schneider Electric Harmony XB5 - ZB5AV5D3 - lampă indicatoare din plastic BA9s soclu bloc LED cu bază de montare, 400VAC, verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Ansamblu complet corp/bloc luminos
Denumire scurtă a dispozitivului: ZB5
Materialul inelului de montare: Plastic
Sursă de lumină: LED
Soclu bec: BA 9s
Alimentare bloc luminos: 1,2 VA 6 V cu transformator încorporat
Culoarea sursei de lumină: Verde
Conexiuni
Conexiuni - terminale: Terminale cu prindere cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu clemă cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Descrierea terminalelor ISO n°1: (X1-X2)PL Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips 1
În formă de cruce, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibil cu șurubelniță plată de 4 mm
Cu fantă, compatibil cu șurubelniță plată de 5,5 mm
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Tensiune nominală de alimentare [Us]: 400 V c.a. la 50/60 Hz
Montare bloc: Montare frontală
Cod compoziție electrică: P4, M9
Caracteristici fizice
Lățime totală CAD: 30 mm
Înălțime totală CAD: 42 mm
Adâncime totală CAD: 55 mm
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Standarde și certificări
Standarde: JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
