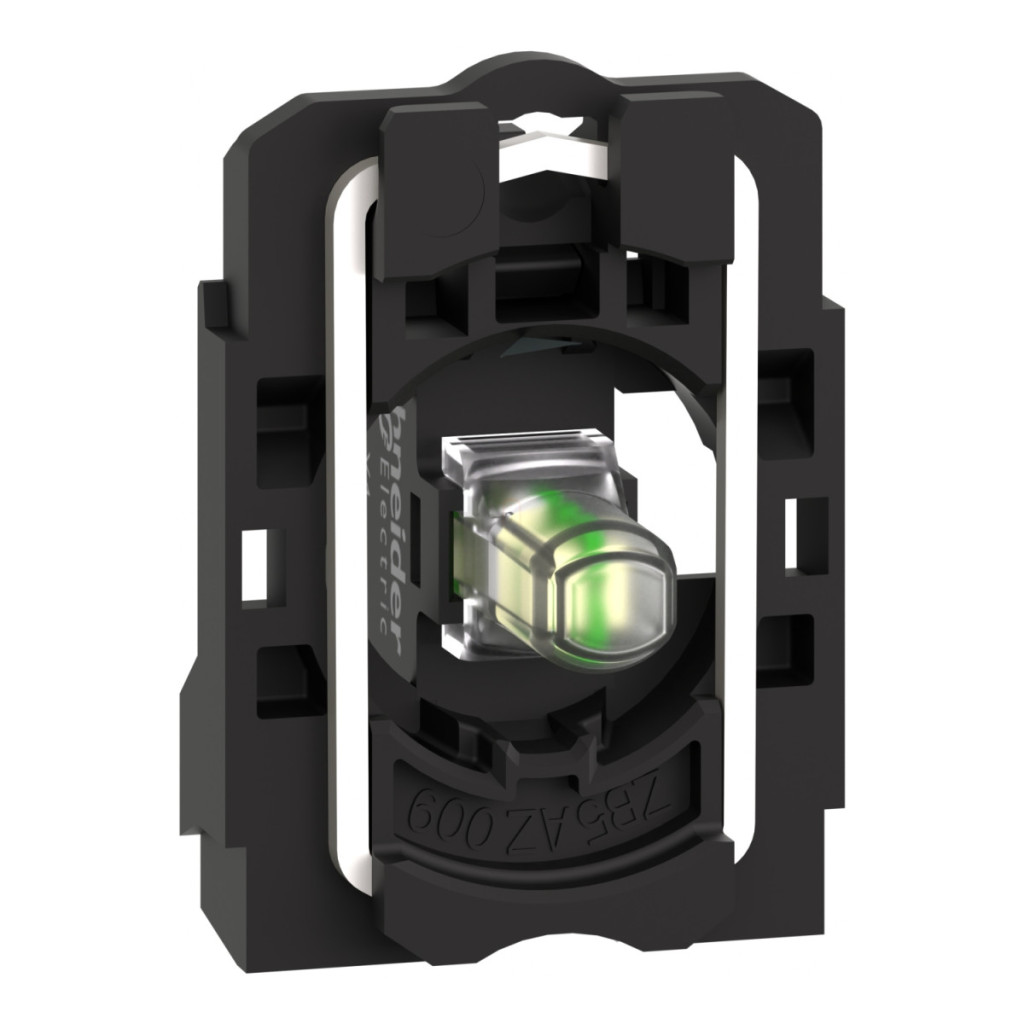

Blocul LED cu indicator luminos Schneider Electric Harmony XB5 seria ZB5AVBG1 oferă o unitate completă care include corpul și sursa de lumină într-un singur kit, completat cu un inel de montare din plastic. Această soluție compactă oferă o soluție fiabilă pentru indicarea stării pe panouri de control, console de control și echipamente industriale, oferind în același timp opțiuni flexibile de instalare cu gama sa universală de tensiune de alimentare. Blocul de lămpi indicatoare ZB5AVBG1 are o serie de caracteristici remarcabile care îl fac ideal pentru utilizarea în medii industriale. La baza produsului se află tehnologia LED universală încorporată, care emite lumină albă și are o durată de viață remarcabilă de 100.000 de ore la 25 °C și tensiune nominală. Această durată de viață depășește semnificativ cea a lămpilor de semnalizare incandescente tradiționale, reducând la minimum cerințele de întreținere și numărul de înlocuiri. Gama de tensiuni de alimentare de 24-120 V c.a./c.c. (cu limite de tensiune de alimentare de 19,2-132 V c.c. și 21,6-132 V c.a.) permite o gamă largă de aplicații în diverse sisteme, fără a fi necesară o sursă de alimentare specială. Parametrii tehnici ai lămpii indicatoare Schneider Electric ZB5AVBG1 sunt impresionanți: tensiune de izolație de 600 V (conform gradului de poluare 3), rezistență la tensiune de impuls de 6 kV și protecție la supratensiune de 1 kV conform IEC 61000-4-5. Conectarea se realizează prin borne cu șurub care pot acomoda cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu manșoane sau de minimum 1 x 0,22 mm² fără manșoane, în conformitate cu IEC 60947-1. Produsul este compatibil cu diferite tipuri de șurubelnițe, inclusiv Philips nr. 1, Pozidriv nr. 1 și șurubelnițe plate de 4 mm și 5,5 mm, ceea ce facilitează instalarea și întreținerea. Cuplul de strângere necesar pentru fixare este de 0,8-1,2 Nm, în conformitate cu IEC 60947-1, asigurând fixarea corespunzătoare pe panou. Lampa indicatoare ZB5AVBG1 are caracteristici de mediu remarcabile, permițând utilizarea sa în condiții extreme. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C, este protejat TH și respectă protecția împotriva șocurilor electrice de clasa II (clasa II) conform IEC 60536. Dispozitivul poate rezista la vibrații de 5 g în intervalul de frecvență 2-500 Hz și la șocuri de până la 50 g timp de 11 ms. De asemenea, excelează în ceea ce privește compatibilitatea electromagnetică: este protejat împotriva tranzitorilor rapizi de 2 kV, câmpurilor electromagnetice de 10 V/m și descărcărilor electrostatice de 8 kV, în timp ce dispozitivul în sine are emisii electromagnetice de clasa B. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1 și JIS C8201-1, și este certificat de CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, fiind astfel adecvat pentru utilizarea în medii industriale din întreaga lume.
Specificații tehnice ZB5AVBG1
Caracteristici cheie
Familia de produse: Harmony XB5
Tipul produsului: Ansamblu corp complet/bloc de lumină
Denumirea scurtă a dispozitivului: ZB5
Materialul inelului de montare: Plastic
Sursă de lumină: LED universal
Soclu bec: LED integrat
Culoarea sursei de lumină: Albă
Tipul semnalului: Continuu
Caracteristici electrice
Tensiune nominală de alimentare: 24...120 V c.a./c.c., 50/60 Hz
Limite de tensiune de alimentare: 19,2...132 V c.c., 21,6...132 V c.a. Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1 Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1 Protecție la supratensiune: 1 kV conform IEC 61000-4-5
Clasa de protecție a contactului electric: Clasa II conform IEC 60536
Conexiuni
Tip conexiune: Blocuri terminale cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără manșoane conform IEC 60947-1
Descrierea terminalelor conform ISO nr. 1: (X1-X2)PL Caracteristici mecanice Lățime totală CAD: 30 mm Înălțime totală CAD: 42 mm Adâncime totală CAD: 32 mm Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Cruce compatibilă cu șurubelnița Philips 1
Cruce compatibilă cu șurubelnița Pozidriv 1
Fanta compatibilă cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelniță plată Ø 5,5 mm
Durată de viață
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Rezistență la vibrații
Rezistență la vibrații: 5 gn (f = 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Compatibilitate electromagnetică
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-2-6
8 kV aer (pe părți izolate) conform IEC 61000-2-6
Emisie electromagnetică: Clasa B conform IEC 55011
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
