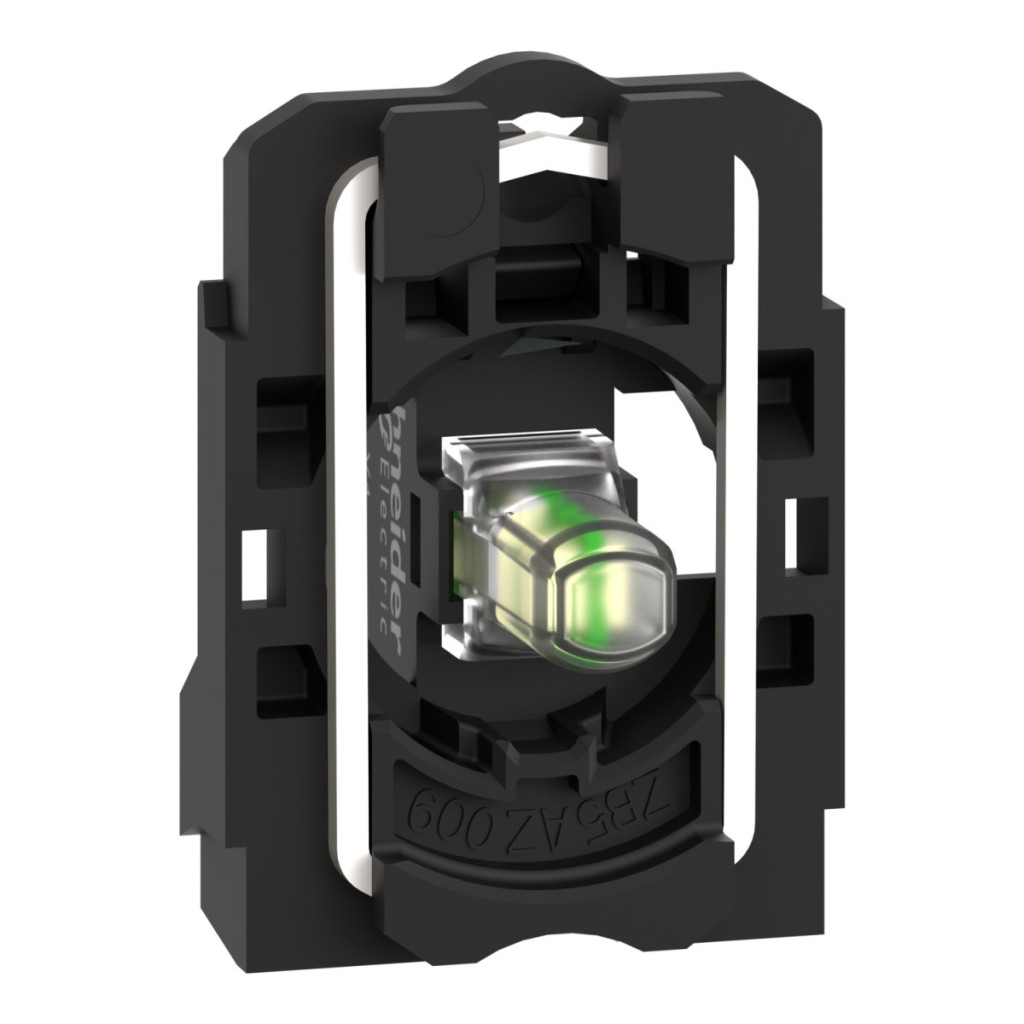

Familia de produse Schneider Electric Harmony XB5, modelul ZB5AVJ1, oferă o soluție inovatoare, fiabilă și versatilă atât pentru uz industrial, cât și comercial. Acest ansamblu complet de blocuri luminoase este dotat cu un inel de montare din plastic și un LED universal, care se potrivește perfect cu seriile de produse Harmony XB5 și XB4, asigurând o integrare perfectă și o durată lungă de viață. Datorită designului său compact, produsul este ideal și pentru utilizarea în spații restrânse. Dimensiunile principale ale ZB5AVJ1 – 30 mm lățime, 42 mm înălțime și 32 mm adâncime – permit amplasarea flexibilă pe diverse panouri de control. Sursa de lumină LED albă încorporată oferă un semnal luminos constant și stabil, perfect vizibil în diferite condiții de iluminare. Cu o tensiune nominală de alimentare de 12 V c.a./c.c., dispozitivul funcționează în mod fiabil și în intervalele de tensiune de 10-15 V c.c. și 10,2-13,8 V c.a., cu un consum de curent de numai 18 mA. LED-ul universal are o durată de viață extrem de lungă, de 100.000 de ore la 25 °C și tensiune nominală, reducând la minimum cerințele și costurile de întreținere. Lampa indicatoare ZB5AVJ1 are terminale cu șurub care permit conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau a firelor cu o secțiune transversală de cel puțin 1 x 0,22 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Designul capului șurubului asigură compatibilitatea cu mai multe șurubelnițe: poate fi utilizat cu șurubelnițe Phillips (dimensiunea 1 sau Pozidriv 1) sau plate (cu diametrul de 4 mm sau 5,5 mm), ceea ce facilitează instalarea și întreținerea. Cuplul de strângere recomandat este între 0,8 și 1,2 Nm, în conformitate cu IEC 60947-1. Produsul este disponibil într-un design simplu, „subansambluri de bază”, care asigură o instalare ușoară. ZB5AVJ1 are un design extrem de robust, ceea ce îl face potrivit pentru utilizarea în medii industriale. Tensiunea nominală de izolare (Ui) de 600 V cu grad de poluare 3 și tensiunea nominală de impuls (Uimp) de 6 kV oferă o protecție excelentă în conformitate cu IEC 60947-1. Dispozitivul poate fi utilizat și depozitat la temperaturi ambientale cuprinse între -40 °C și +70 °C și este protejat TH. De asemenea, oferă o protecție excelentă împotriva interferențelor electromagnetice: tranzitorii rapizi de 2 kV (IEC 61000-4-4), câmp electromagnetic de 10 V/m (IEC 61000-4-3) și descărcări electrostatice de contact de 6 kV și în aer de 8 kV (IEC 61000-2-6). Parametrii de rezistență la vibrații și șocuri (5g în intervalul de frecvență 2-500 Hz și 30g/18 ms sau 50g/11 ms accelerație semisinusoidală) sunt, de asemenea, remarcabili. Produsul are numeroase certificări internaționale, inclusiv CSA, DNV, BV, LROS și UL, fiind conform cu standardele IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1, printre altele.
Schneider Electric Harmony XB5 - ZB5AVJ1 - bloc indicator luminos LED din plastic cu bază de montare, 12 V c.c., alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Ansamblu complet corp/bloc luminos
Denumire scurtă a produsului: ZB5
Material inel de montare: Plastic
Sursă de lumină: LED universal
Soclu bec: LED integrat
Culoarea sursei de lumină: Alb
Tip semnal: Continuu
Conexiune
Conectori - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Descrierea alocării terminalelor: ISO n°1 (X1-X2)PL
Formă cap șurub: În formă de cruce, compatibilă cu șurubelniță Philips dimensiune 1
În formă de cruce, compatibilă cu șurubelniță Pozidriv dimensiune 1
Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 4 mm
Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 5,5 mm
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Tensiune nominală de alimentare [Us]: 12 V CA/CC 50/60 Hz
Limite de tensiune de alimentare: 10...15 V CC
10,2...13,8 V c.a.
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiunea nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Caracteristici mecanice
Lățime CAD: 30 mm
Înălțime CAD: 42 mm
Adâncime CAD: 32 mm
Design dispozitiv: Componente de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru o jumătate de sinusoidă de accelerație conform IEC 60068-2-27
50 gn (durată = 11 ms) la o accelerație semisinusoidală conform IEC 60068-2-27
Compatibilitate electromagnetică
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-2-6
8 kV aer (pe părți izolate) conform IEC 61000-2-6
Emisie electromagnetică: Clasa B conform IEC 55011
Standarde și certificări
Standarde: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
